คำอธิบาย

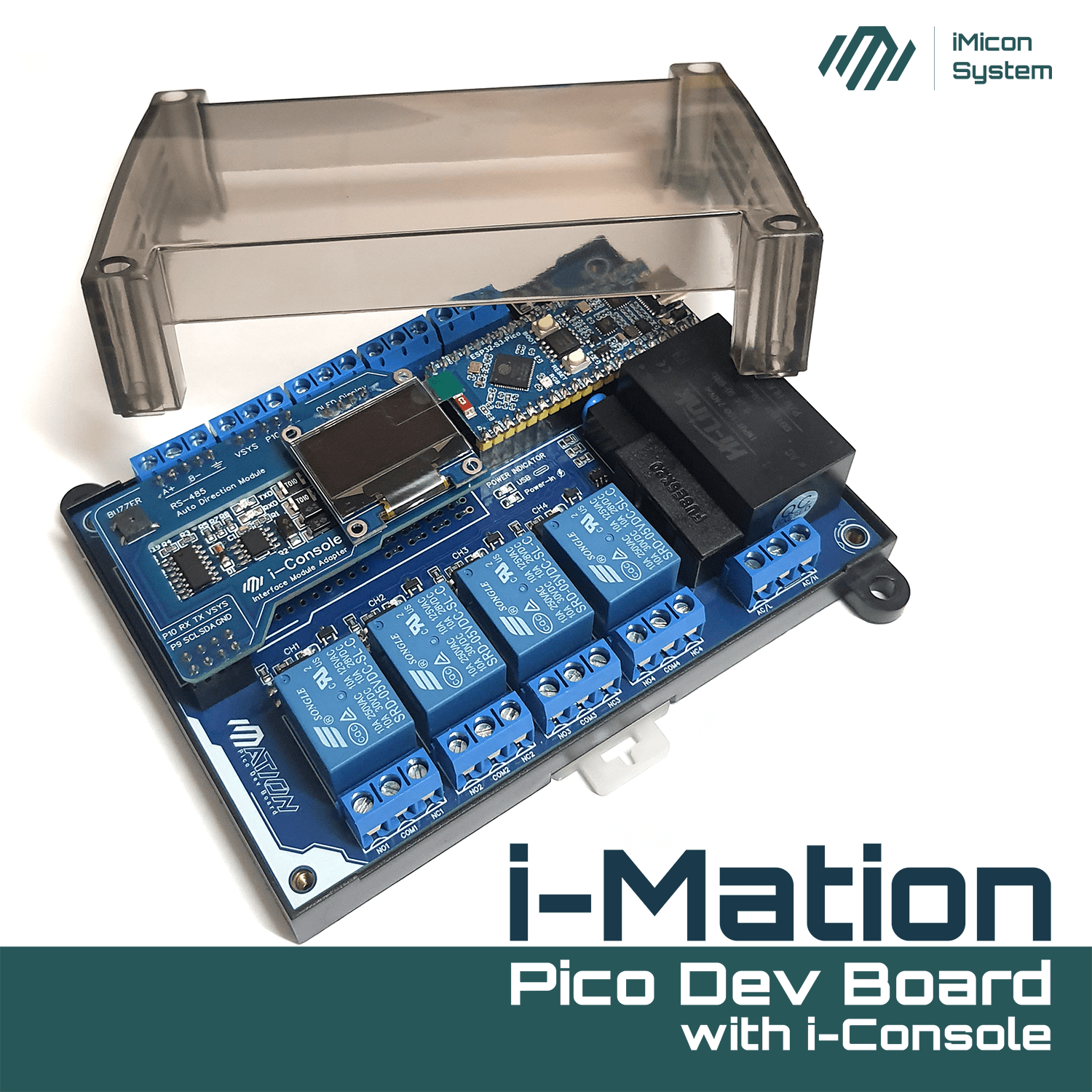

บอร์ดพัฒนา i-Mation Pico Dev Board with i-Console

(สินค้าในชุด: บอร์ดพัฒนา i-Mation , ESP32-S3, i-Console (RS-485 & OLED) พร้อมกล่อง ครบตามปก)

บอร์ดรีเลย์ 4 Channel สำหรับพัฒนางานอเนกประสงค์ สามารถใช้เพื่อการเรียนรู้การเขียนโปรแกรมไมโครคอนโทรลเลอร์ พัฒนาโครงการต้นแบบ และการประยุกต์เพื่อการใช้งานจริง พร้อมไมโครคอนโทรลเลอร์ ESP32-S3 Pico มีจัดการพลังงาน เพิ่มความปลอดภัย ลดความซับซ้อน ใช้งานง่าย มีความสะดวกในการใช้งานมากยิ่งขึ้น

พร้อมโค้ดตัวอย่างการใช้งาน สำหรับแพลตฟอร์ม Arduino ด้วยโปรแกรม Arduino IDE บน ESP32-S3 Pico

คุณสมบัติ : i-Mation

1. รองรับการใช้งาน ESP32-S3 Pico หรือ Raspberry Pi Pico W
2. รีเลย์คอนโทรลขนาด 10A จำนวน 4 ช่อง (ทำงานเมื่อลอจิกสูง)
3. พื้นที่ประกอบวงจรอเนกประสงค์เพิ่มเติม
4. สกรูเทอร์มินอลสำหรับต่ออุปกรณ์ภายนอก 15 จุด
5. ปุ่มกดแบบพูลดาวน์จำนวน 2 ปุ่ม
6. ปรับแต่งการควบคุมได้ทั้งหมด (แพดจั๊มเปอร์ใต้บอร์ดสำหรับปรับแต่งเส้นทางอินพุตเอ้าท์พุต)
7. ระบบตรวจจับเลือกแหล่งจ่ายไฟฟ้าอัตโนมัติ พร้อมไฟแสดงสถานะแหล่งจ่ายที่ใช้
8. แหล่งจ่ายไฟเข้าใช้ไฟฟ้ากระแสสลับ 220 โวลต์

9. โมดูลรีเลย์มีการแยกสัญญาณและแยกแหล่งจ่ายพลังงานพร้อมกรองการรบกวน

คุณสมบัติ : i-Console

1. โมดูล OLED SSD1306 IIC 0.96″ : SDA (GPIO15), SCL (GPIO16)
2. โมดูล RS-485 Auto Direction Control : TX (GPIO33), RX (GPIO34)
3. Passive Buzzer ปรับแต่งโทนเสียงเตือนได้ตามต้องการ : Pin 9 (GPIO17)
4. จุดเชื่อมต่อ I/O, VSYS, GND

Specification : i-Mation

1. Supports ESP32-S3 Pico or Raspberry Pi Pico W
2. 10A 4-channel SPDT relay control (active high)
3. Additional multi-purpose circuit assembly space
4. 15 channel screw terminal
5. 2 custom push button switch (pull-down)
6. All in our control (Jumper pads for adjusting input-output paths)
7. i-nergy Guard (Automatic Power Source Switching)
8. Input power supply:  220VAC

9. Power supply isolated with EMC compliance and Opto isolated in Relay system

Specification : i-Console

1. OLED SSD1306 IIC 0.96″
2. RS-485 Auto Direction Control
3. Passive Buzzer
4. I/O, VSYS, GND Connection

Dimensions
Enclosure: Width: 125 mm, Height: 110 mm, Depth: 42 mm, Net weight: 88 g
Pico Dev Module Form Factor: 21 mm × 51 mm, Type: 20 pin × 2, Pin Pitch: 2.54 mm, Net weight: <7 g
i-Mation Dev Board : Width: 121.9 mm, Height: 86.9 mm, Depth: 21.9 mm, Net weight: DC: 97 g / AC: 123 g

รีเลย์คอนโทรล / Relay control

รองรับกระแสสูงสุดถึง 10 แอมป์ ทำงานแบบ Active High ทั้งหมด 4 ช่อง (4 Channels) โดยมีการเชื่อมต่อไว้ล่วงหน้าแล้ว และสามารถกำหนดพินใหม่ได้ตามต้องการ

การต่อใช้งานรีเลย์
รูปแบบโหลดที่ใช้ไฟฟ้ากระแสสลับและไฟฟ้ากระแสตรง

จุดเชื่อมต่อรีเลย์

Common (COM) : ใช้เป็นจุดเชื่อมต่อร่วมที่ใช้ในทุกสถานการณ์
Normal Open (NO) : ใช้สำหรับเชื่อมต่ออุปกรณ์ที่ต้องการให้ทำงานเมื่อรีเลย์ทำงาน (Active)
Normal Close (NC) : ใช้สำหรับเชื่อมต่ออุปกรณ์ที่ต้องการให้ทำงานเมื่อรีเลย์ไม่ทำงาน (Inactive)

Caution:

Be careful high voltages.
โปรดระมัดระวังการสัมผัสตัวบอร์ดเมื่อต่อใช้งานรีเลย์กับแหล่งจ่ายไฟแรงดันที่สูง

ปุ่มกด / Push Button

ปุ่มกด แบบพูลดาวน์ (Pull-Down) จำนวน 2 ปุ่ม โดยมีการเชื่อมต่อไว้ล่วงหน้าแล้ว และสามารถกำหนดพินใหม่ได้ตามต้องการ

การเชื่อมต่อปุ่มกด

Push Button ตัวที่ 1 (SW1) : เชื่อมต่อกับ Pin Ref. 4  (ESP32-S3 Pico : GPIO13 , Raspberry Pi Pico W : GPIO2)
Push Button ตัวที่ 2 (SW2) : เชื่อมต่อกับ Pin Ref. 5  (ESP32-S3 Pico : GPIO14 , Raspberry Pi Pico W : GPIO3)

พื้นที่สำหรับประกอบวงจรเพิ่มเติม / Prototyping Area

• ระยะห่างระหว่างจุดเชื่อมต่อมาตฐาน 2.54 มิลลิเมตร
• Perfboard Area บอร์ดมีหมุดสำหรับการเชื่อมต่อ (through-hole) จำนวนมาก ซึ่งสามารถใช้ในการติดตั้งและเชื่อมต่อกับส่วนประกอบอิเล็กทรอนิกส์ต่าง ๆ เช่น ไอซี, ตัวต้านทาน, ตัวเก็บประจุ ฯลฯ
• Stripboard Area บอร์ดมีเส้นเชื่อมสองหมุด (2-hole joining strip) อีกทางเลือกที่สะดวกสำหรับการใช้งาน
• จุดเชื่อมต่อแหล่งจ่ายพลังงาน   VSYS(5V) , 3.3V, Ground
