คำอธิบาย

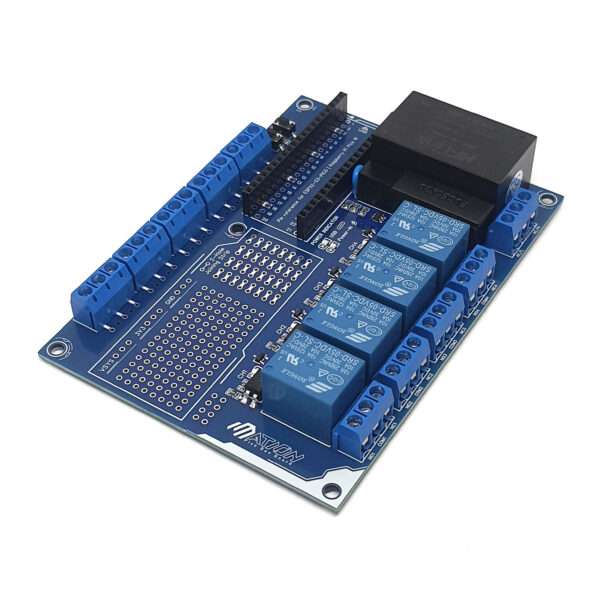

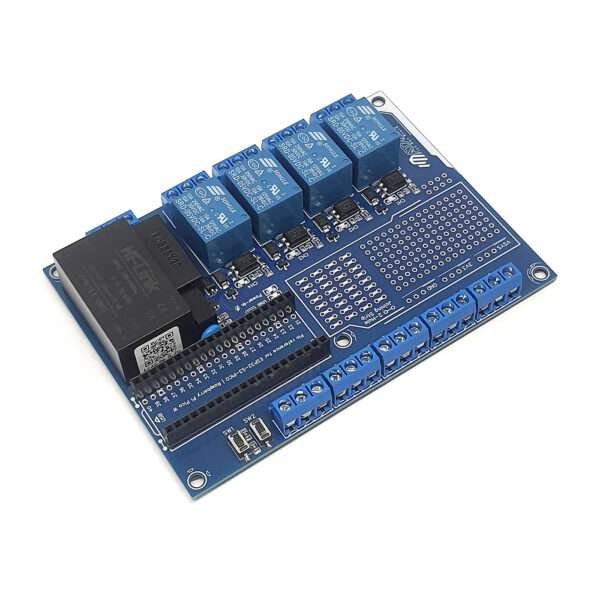

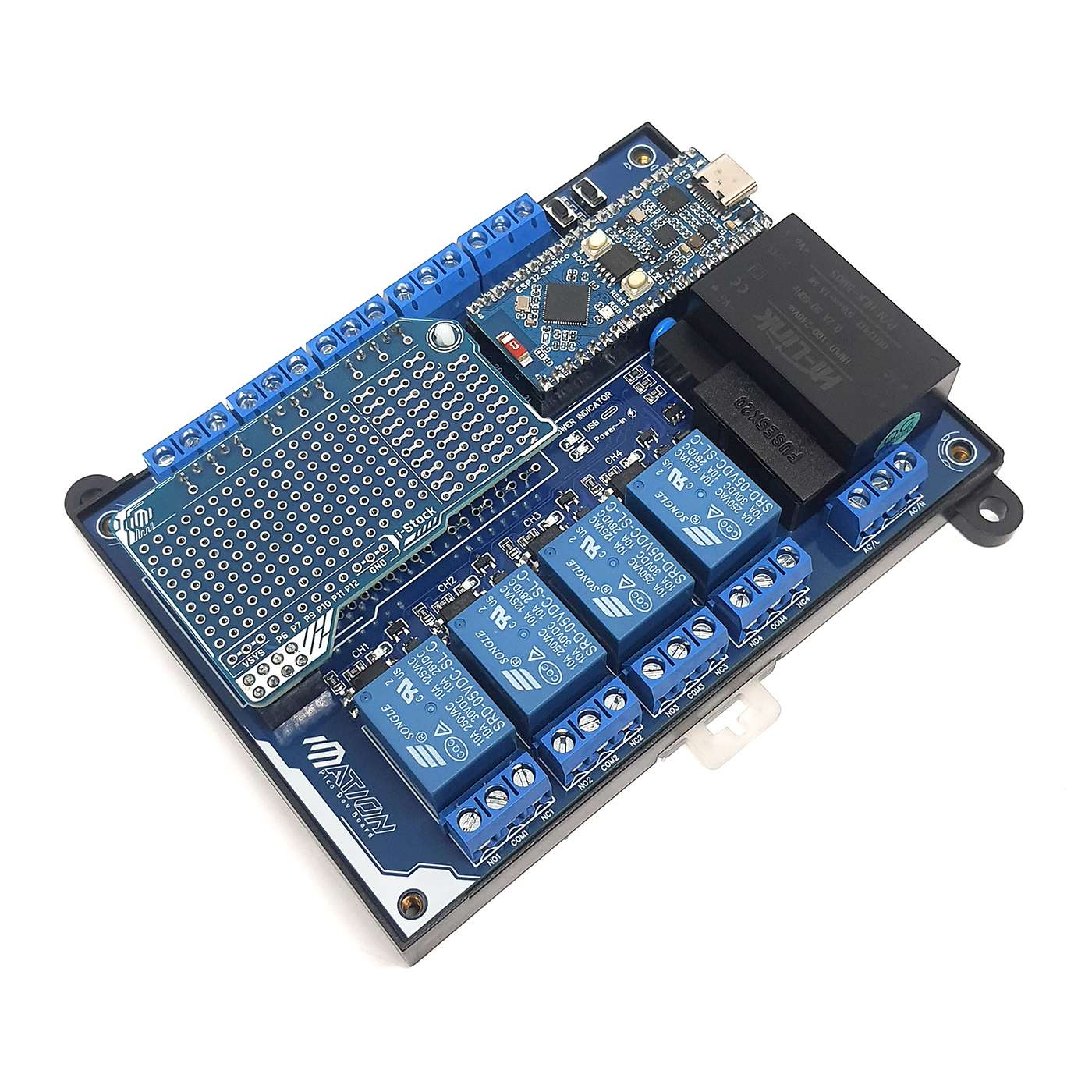

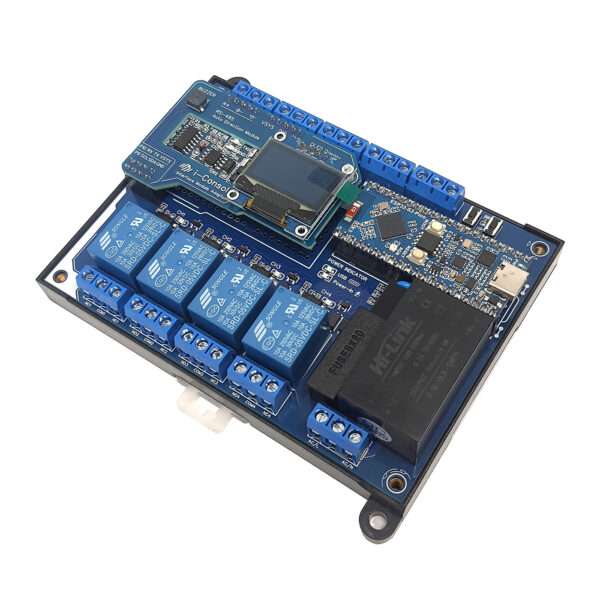

บอร์ดพัฒนา i-Mation Pico Dev Board

บอร์ดรีเลย์ 4 Channel สำหรับพัฒนางานอเนกประสงค์ สามารถใช้เพื่อการเรียนรู้การเขียนโปรแกรมไมโครคอนโทรลเลอร์ พัฒนาโครงการต้นแบบ และการประยุกต์เพื่อการใช้งานจริง มีความยืดหยุ่นสูง การออกแบบที่สนันสนุนให้ผู้ใช้สามารถปรับแต่งการใช้งานได้ด้วยตนเอง มีพื้นที่สำหรับประกอบวงจรเพิ่มเติม และจุดต่อสกรูเทอร์มินอลสำหรับเชื่อมต่ออุปกรณ์ภายนอก รองรับการใช้งาน ESP32-S3 Pico หรือ Raspberry Pi Pico W  สามารถเลือกใช้คอนโทรลเลอร์ได้ตามเหมาะสมและความถนัด การออกแบบให้ความสำคัญกับการจัดการพลังงาน เพิ่มความปลอดภัย ลดความซับซ้อน ใช้งานง่าย มีความสะดวกในการใช้งานมากยิ่งขึ้น

พร้อมโค้ดตัวอย่างการใช้งาน สำหรับแพลตฟอร์ม Arduino ด้วยโปรแกรม Arduino IDE แบ่งออกเป็นสองตัวอย่างสำหรับ ESP32-S3 Pico และสำหรับ Raspberry Pi Pico W

บอร์ดนี้เป็นบอร์ดพัฒนา ไม่ใช่บอร์ดสำเร็จรูป ดังนั้นในบางกรณีอาจจำเป็นต้องใช้เครื่องมือ เช่น หัวแร้ง ในการพัฒนา

รูปแบบการรับพลังงานที่มีให้เลือก

แรงดันไฟฟ้ากระแสสลับ (AC)	แรงดันไฟฟ้ากระแสตรง (DC)

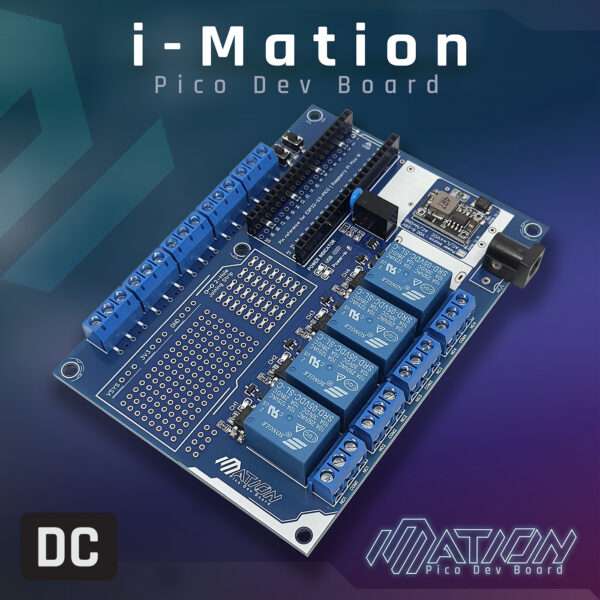

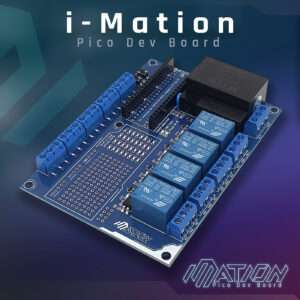

AC 220V / Terminal Blocks รองรับแรงดันไฟฟ้ากระแสสลับ (AC) ระดับแรงดัน 220V ผ่านช่องต่อแบบ Terminal Blocks สำหรับการใช้งานกับไฟบ้าน	DC 9-24V / JACK 5.5×2.1mm (Positive Polarity) รองรับแรงดันไฟฟ้ากระแสตรง (DC) ระดับแรงดัน 9-24V ผ่านพอร์ตแจ็คขนาด 5.5×2.1 มม. โดยกำหนดให้ขั้วบวกอยู่ที่กลางแจ็ค

รองรับการใช้งาน ESP32-S3 Pico หรือ Raspberry Pi Pico W

คุณสมบัติ :

1. รองรับการใช้งาน ESP32-S3 Pico หรือ Raspberry Pi Pico W
2. รีเลย์คอนโทรลขนาด 10A จำนวน 4 ช่อง (ทำงานเมื่อลอจิกสูง)
3. พื้นที่ประกอบวงจรอเนกประสงค์เพิ่มเติม
4. สกรูเทอร์มินอลสำหรับต่ออุปกรณ์ภายนอก 15 จุด
5. ปุ่มกดแบบพูลดาวน์จำนวน 2 ปุ่ม
6. ปรับแต่งการควบคุมได้ทั้งหมด (แพดจั๊มเปอร์ใต้บอร์ดสำหรับปรับแต่งเส้นทางอินพุตเอ้าท์พุต)
7. ระบบตรวจจับและสวิตซ์เลือกแหล่งจ่ายไฟฟ้าอัตโนมัติ พร้อมไฟแสดงสถานะแหล่งจ่ายที่ใช้
8. แหล่งจ่ายไฟกระแสสลับ(220VAC) และรองรับการปรับแต่งเพื่อใช้ไฟฟ้ากระแสตรง

9. โมดูลรีเลย์มีการแยกสัญญาณและแยกแหล่งจ่ายพลังงานพร้อมกรองการรบกวน

Specification :

1. Supports ESP32-S3 Pico or Raspberry Pi Pico W
2. 10A 4-channel SPDT relay control (active high)
3. Additional multi-purpose circuit assembly space
4. 15 channel screw terminal
5. 2 custom push button switch (pull-down)
6. All in our control (Jumper pads for adjusting input-output paths)
7. i-nergy Guard (automatic detection & transfer switch) and dual indicator
8. Alternating Current (220VAC) power source, customizable for Direct Current

9. Power supply isolated with EMC compliance and Opto isolated in Relay system

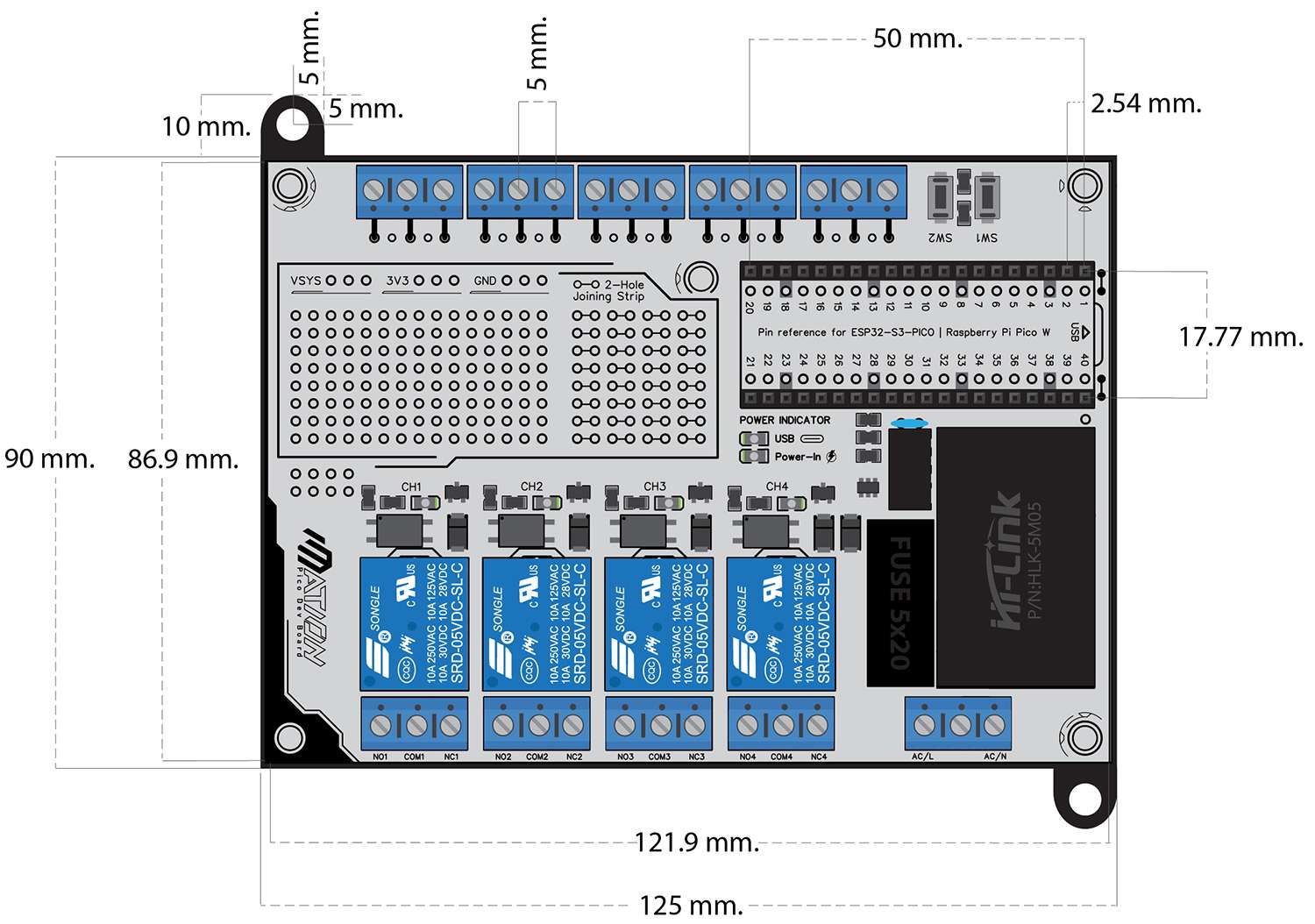

Dimensions
Enclosure: Width: 125 mm, Height: 110 mm, Depth: 42 mm, Net weight: 88 g
Pico Dev Module Form Factor: 21 mm × 51 mm, Type: 20 pin × 2, Pin Pitch: 2.54 mm, Net weight: <7 g
i-Mation Dev Board : Width: 121.9 mm, Height: 86.9 mm, Depth: 21.9 mm, Net weight: DC: 97 g / AC: 123 g

รีเลย์คอนโทรล / Relay control

รองรับกระแสสูงสุดถึง 10 แอมป์ ทำงานแบบ Active High ทั้งหมด 4 ช่อง (4 Channels) โดยมีการเชื่อมต่อไว้ล่วงหน้าแล้ว และสามารถกำหนดพินใหม่ได้ตามต้องการ

การเชื่อมต่อรีเลย์

• รีเลย์ตัวที่ 1 (CH1): เชื่อมต่อกับ Pin Ref. 14 (ESP32-S3 Pico: GPIO35, Raspberry Pi Pico W: GPIO10)
• รีเลย์ตัวที่ 2 (CH2): เชื่อมต่อกับ Pin Ref. 15 (ESP32-S3 Pico: GPIO36, Raspberry Pi Pico W: GPIO11)
• รีเลย์ตัวที่ 3 (CH3): เชื่อมต่อกับ Pin Ref. 16 (ESP32-S3 Pico: GPIO37, Raspberry Pi Pico W: GPIO12)
• รีเลย์ตัวที่ 4 (CH4): เชื่อมต่อกับ Pin Ref. 17 (ESP32-S3 Pico: GPIO38, Raspberry Pi Pico W: GPIO13)

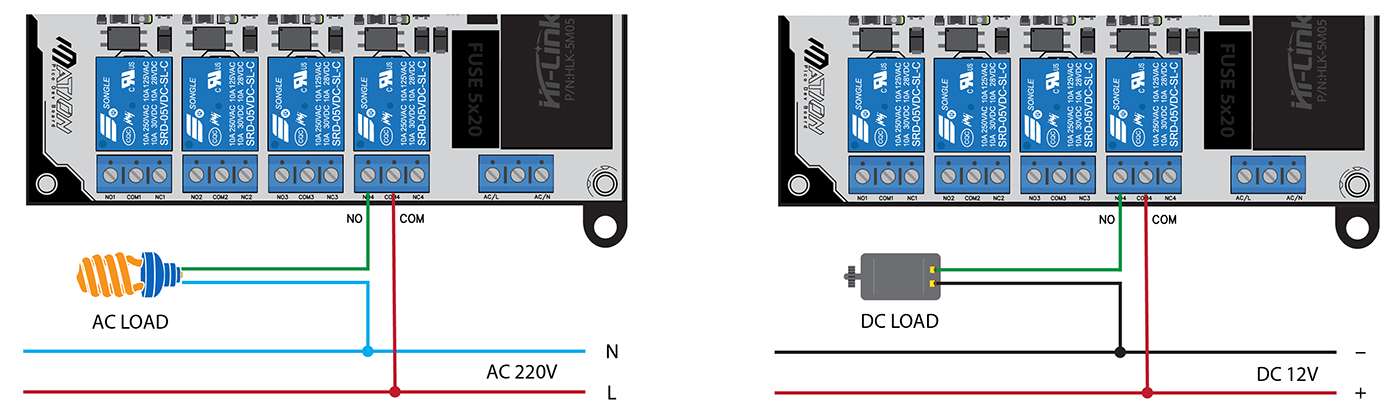

การต่อใช้งานรีเลย์
รูปแบบโหลดที่ใช้ไฟฟ้ากระแสสลับและไฟฟ้ากระแสตรง

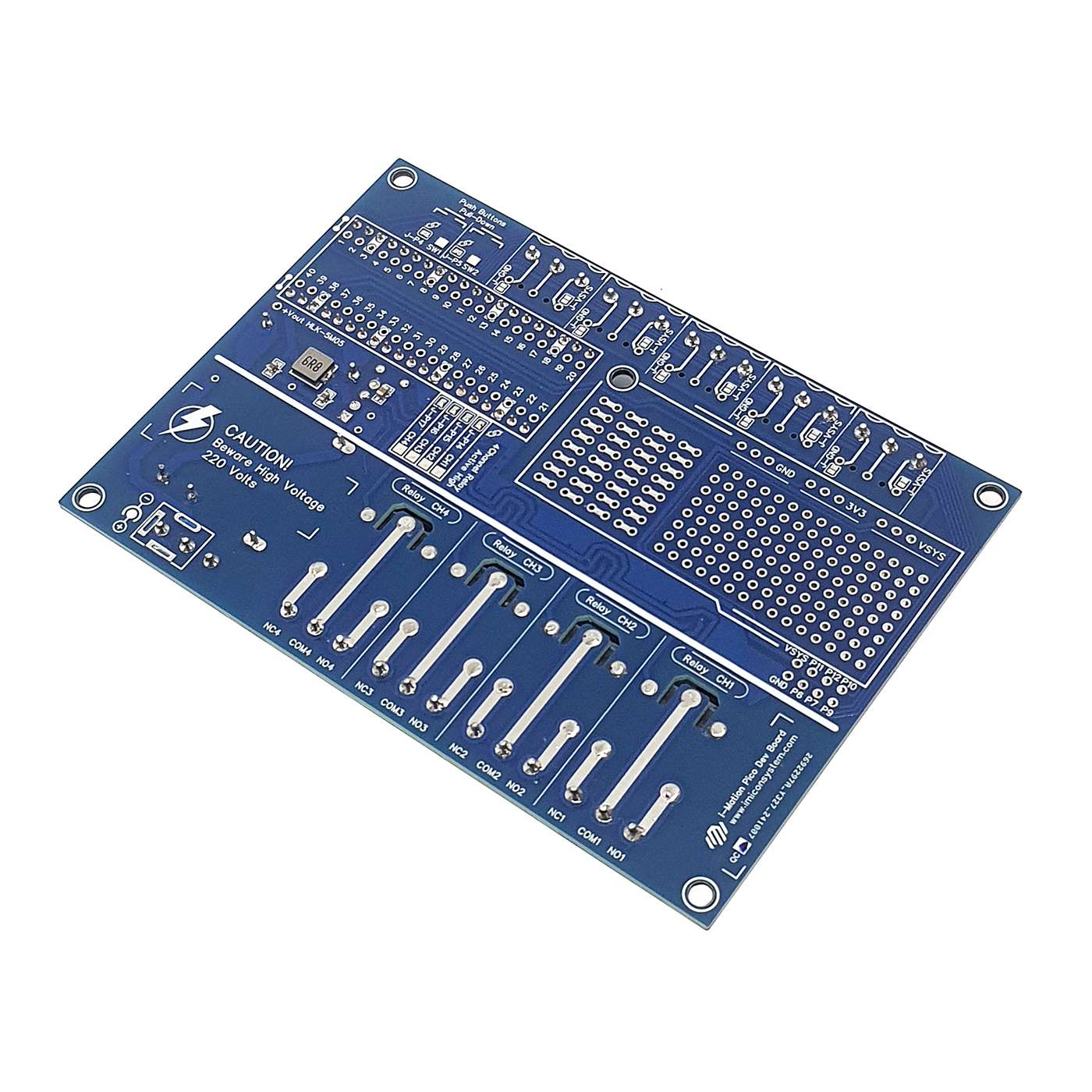

จุดเชื่อมต่อรีเลย์

Common (COM) : ใช้เป็นจุดเชื่อมต่อร่วมที่ใช้ในทุกสถานการณ์
Normal Open (NO) : ใช้สำหรับเชื่อมต่ออุปกรณ์ที่ต้องการให้ทำงานเมื่อรีเลย์ทำงาน (Active)
Normal Close (NC) : ใช้สำหรับเชื่อมต่ออุปกรณ์ที่ต้องการให้ทำงานเมื่อรีเลย์ไม่ทำงาน (Inactive)

Caution:

Be careful high voltages.
โปรดระมัดระวังการสัมผัสตัวบอร์ดเมื่อต่อใช้งานรีเลย์กับแหล่งจ่ายไฟแรงดันที่สูง

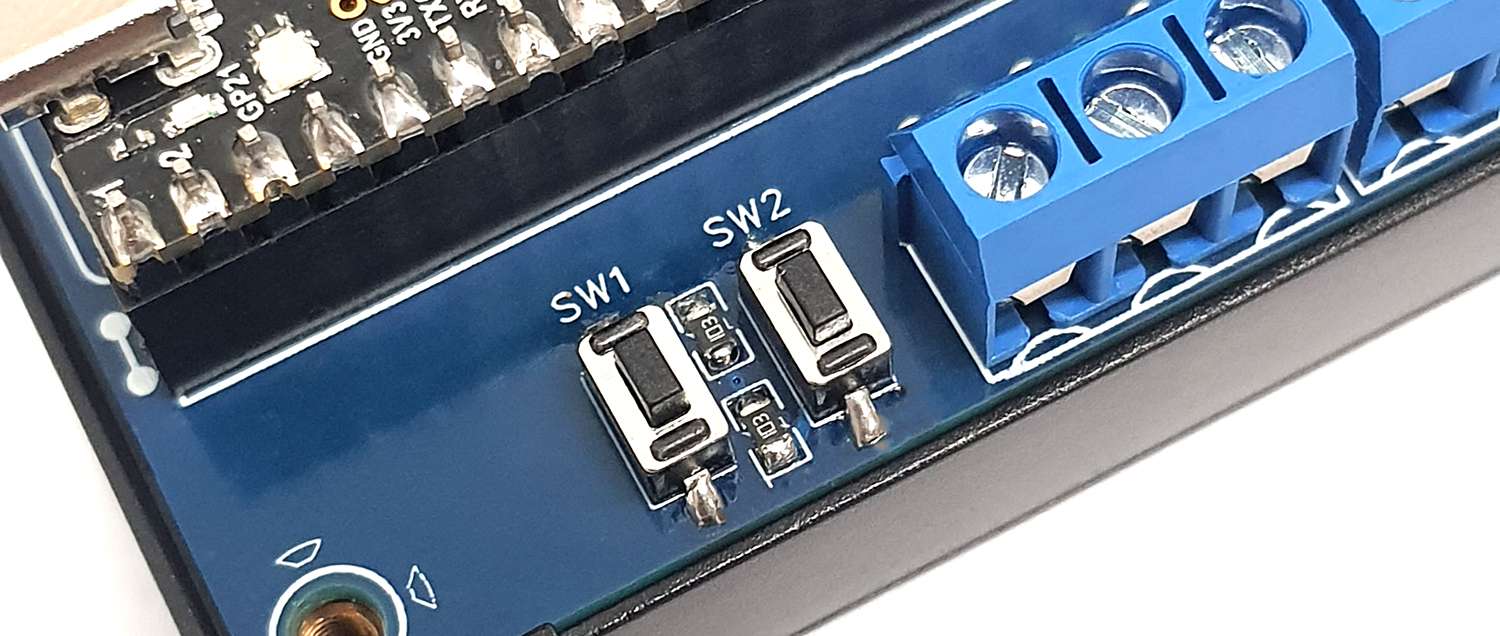

ปุ่มกด / Push Button

ปุ่มกด แบบพูลดาวน์ (Pull-Down) จำนวน 2 ปุ่ม โดยมีการเชื่อมต่อไว้ล่วงหน้าแล้ว และสามารถกำหนดพินใหม่ได้ตามต้องการ

การเชื่อมต่อปุ่มกด

Push Button ตัวที่ 1 (SW1) : เชื่อมต่อกับ Pin Ref. 4  (ESP32-S3 Pico : GPIO13 , Raspberry Pi Pico W : GPIO2)
Push Button ตัวที่ 2 (SW2) : เชื่อมต่อกับ Pin Ref. 5  (ESP32-S3 Pico : GPIO14 , Raspberry Pi Pico W : GPIO3)

พื้นที่สำหรับประกอบวงจรเพิ่มเติม / Prototyping Area

• ระยะห่างระหว่างจุดเชื่อมต่อมาตฐาน 2.54 มิลลิเมตร
• Perfboard Area บอร์ดมีหมุดสำหรับการเชื่อมต่อ (through-hole) จำนวนมาก ซึ่งสามารถใช้ในการติดตั้งและเชื่อมต่อกับส่วนประกอบอิเล็กทรอนิกส์ต่าง ๆ เช่น ไอซี, ตัวต้านทาน, ตัวเก็บประจุ ฯลฯ
• Stripboard Area บอร์ดมีเส้นเชื่อมสองหมุด (2-hole joining strip) อีกทางเลือกที่สะดวกสำหรับการใช้งาน
• จุดเชื่อมต่อแหล่งจ่ายพลังงาน   VSYS , 3.3V, Ground
  (VSYS: โดยทั่วไปสามารถทดแทน 5V ได้ แต่ควรตรวจสอบความต้องการของอุปกรณ์และความเสถียรก่อน)
