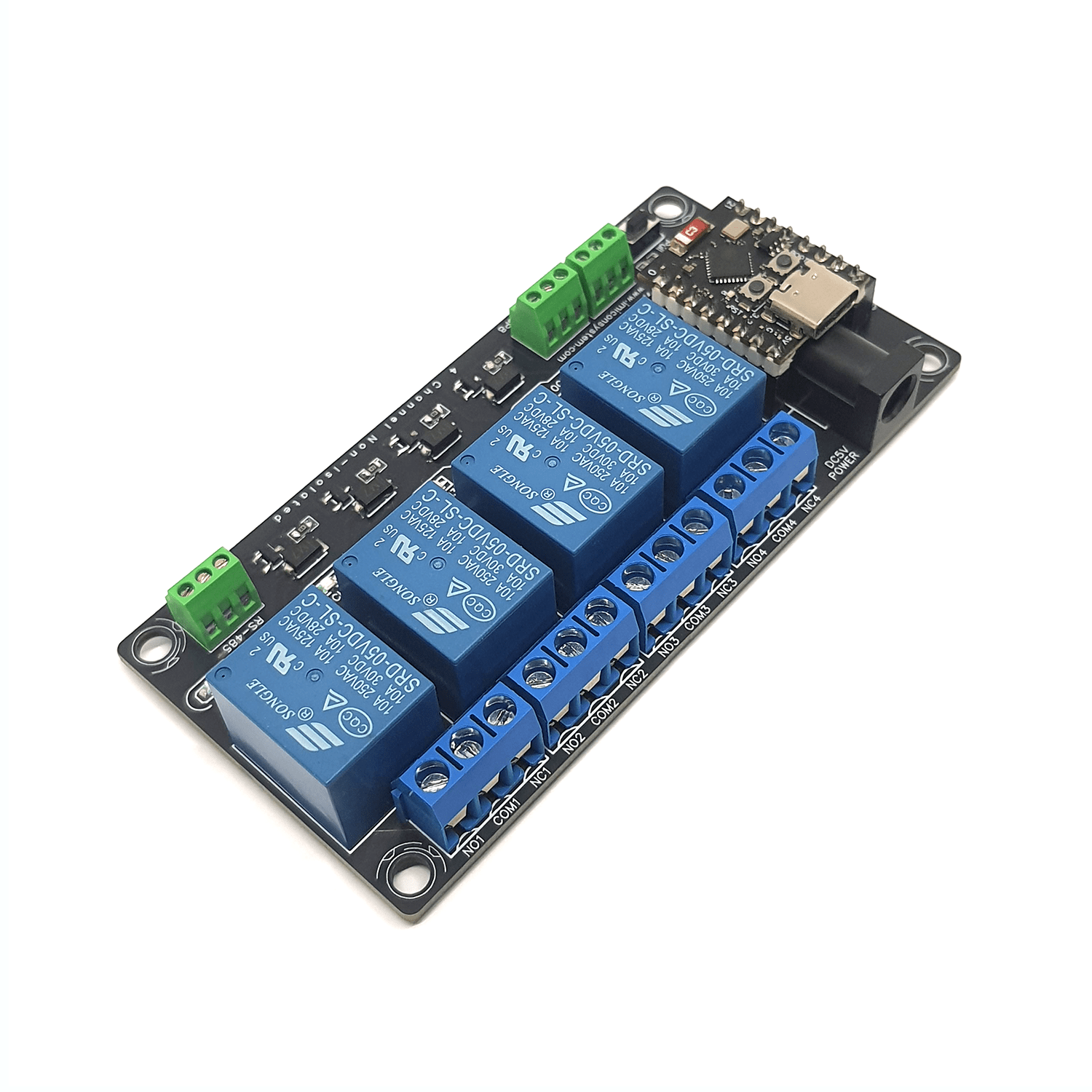

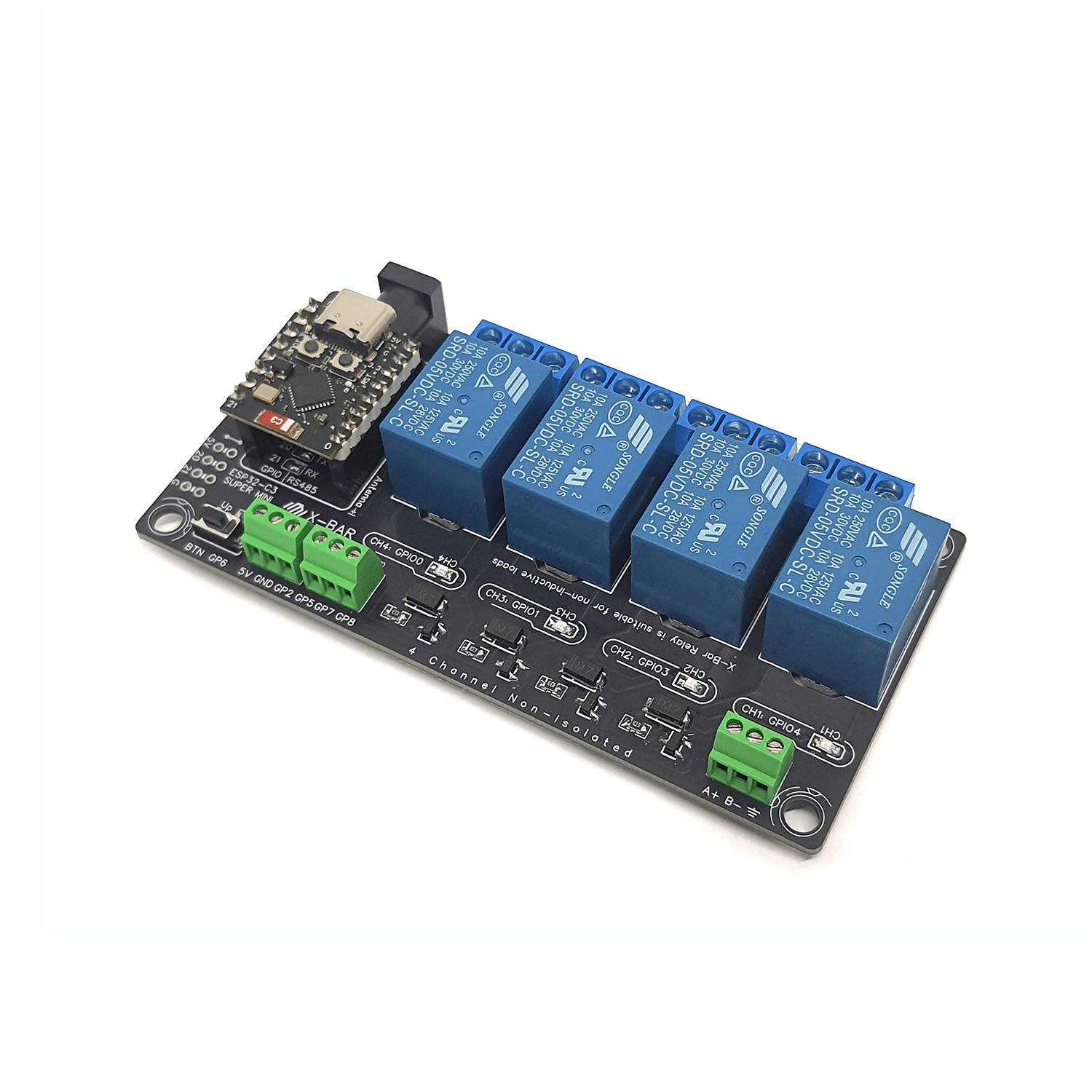

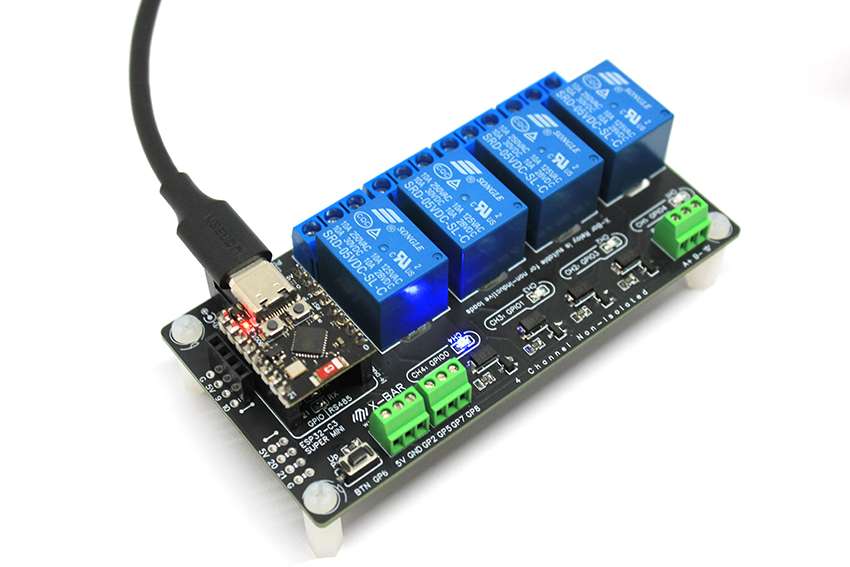

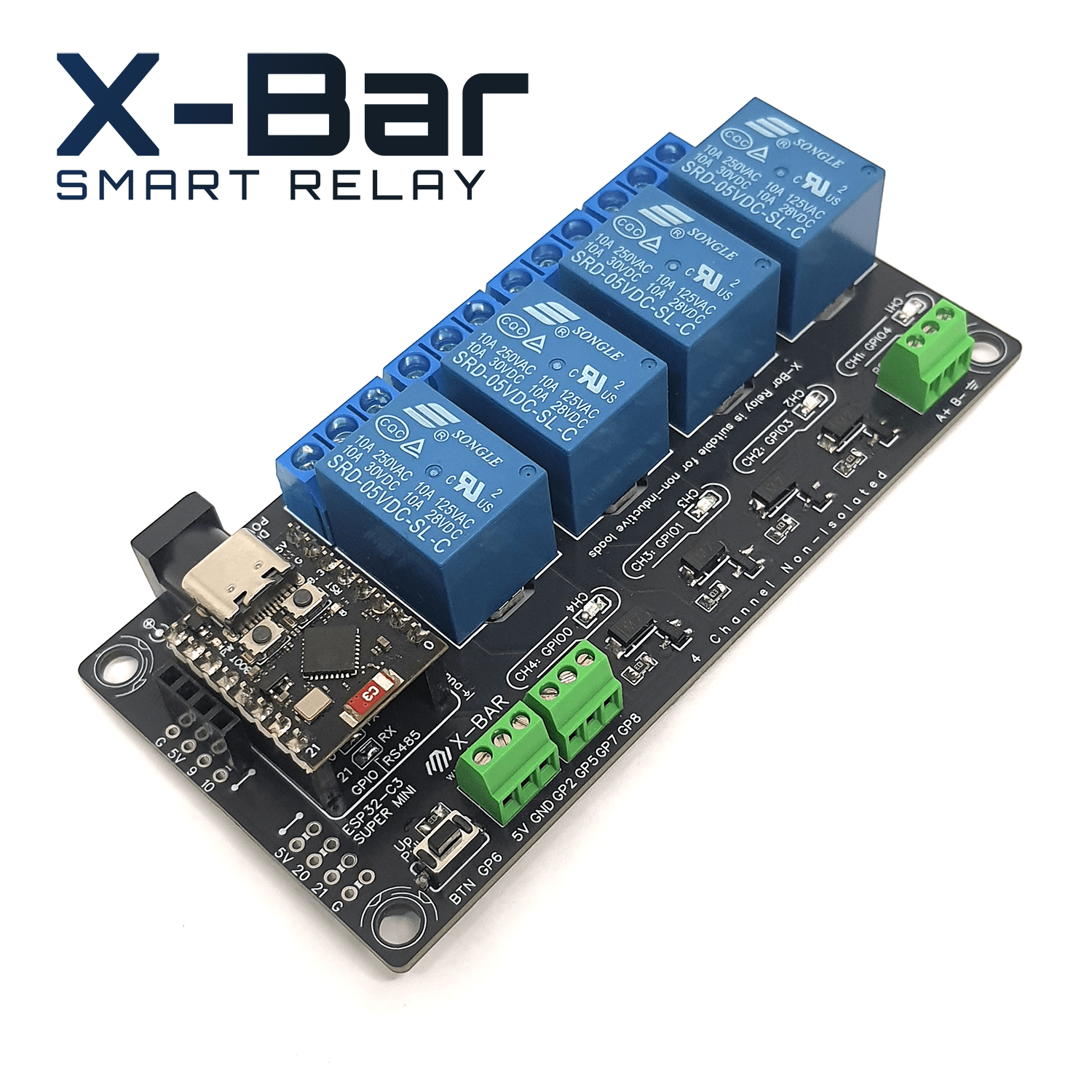

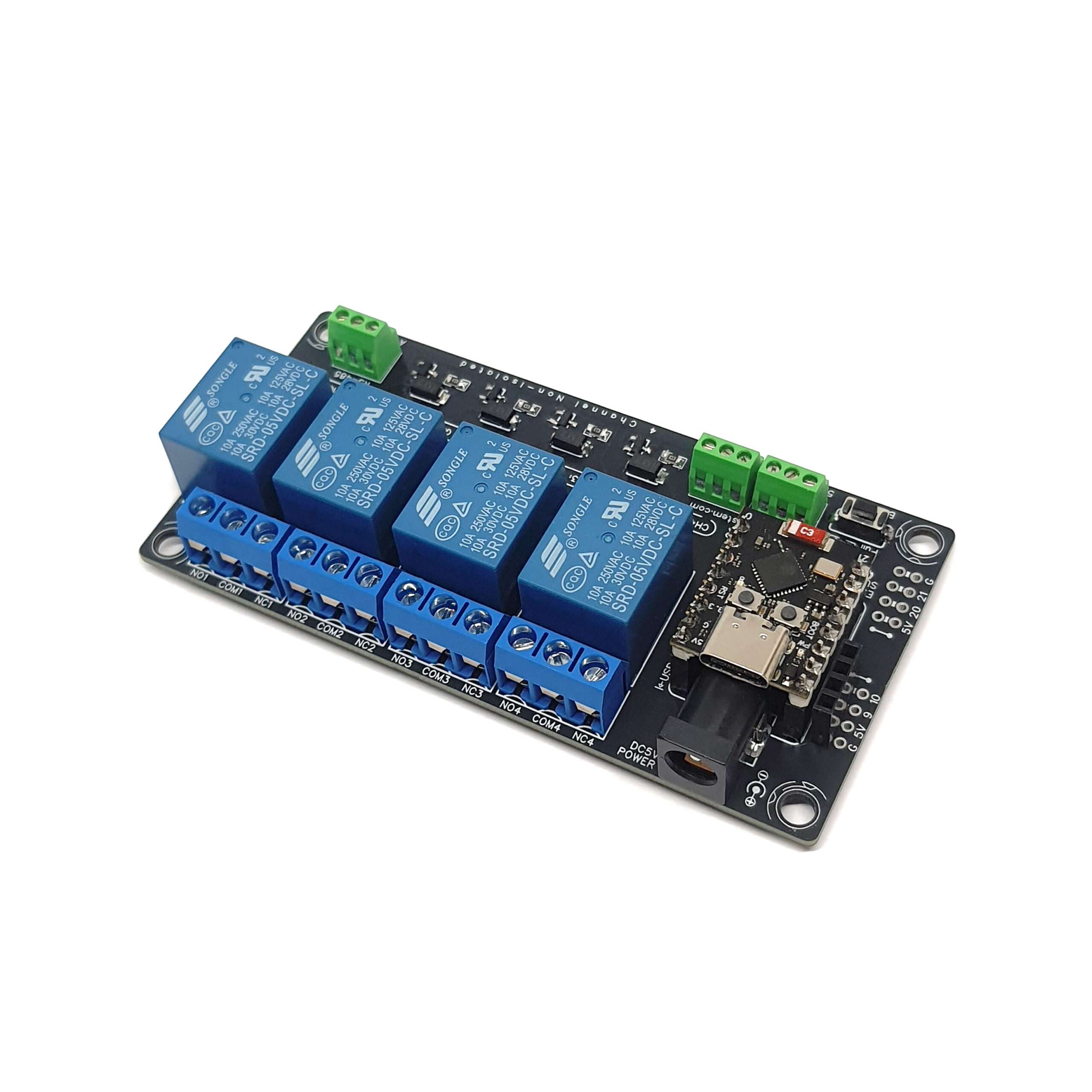

ESP32-C3 | X-Bar Smart Relay Board (บอร์ดพัฒนา Automation & IoT 4 รีเลย์)
ESP32-C3 | X-Bar Smart Relay Board (บอร์ดพัฒนา Automation & IoT 4 รีเลย์) - Image 2
ESP32-C3 | X-Bar Smart Relay Board (บอร์ดพัฒนา Automation & IoT 4 รีเลย์) - Image 3
ESP32-C3 | X-Bar Smart Relay Board (บอร์ดพัฒนา Automation & IoT 4 รีเลย์) - Image 4
ESP32-C3 | X-Bar Smart Relay Board (บอร์ดพัฒนา Automation & IoT 4 รีเลย์) - Image 5
ESP32-C3 | X-Bar Smart Relay Board (บอร์ดพัฒนา Automation & IoT 4 รีเลย์) - Image 6

ESP32-C3 | X-Bar Smart Relay Board (บอร์ดพัฒนา Automation & IoT 4 รีเลย์)

Original price was: ฿870.00.Current price is: ฿785.00. มีค่าส่งเริ่มต้น 45 บาท ค่าจัดส่งเริ่มต้นโดยประมาณ อาจมีการเปลี่ยนแปลงตามที่อยู่หรือปริมาณที่ท่านเลือก ระบบจะคำนวณค่าจัดที่แท้จริงในหน้าชำระเงิน

มีสินค้าอยู่ 1

รหัสสินค้า: imi201032 หมวดหมู่:

รายละเอียดสินค้า

คำอธิบาย

X-Bar | Smart Relay Board with RS-485

X-Bar คือบอร์ดรีเลย์อัจฉริยะที่ถูกออกแบบมาให้เป็น “จุดกึ่งกลาง” ระหว่างการใช้งานที่เป็นได้มากกว่ารีเลย์บอร์ด กับราคาที่เข้าถึงได้ บอร์ดนี้รวม ESP32-C3, รีเลย์คุณภาพ Non-isolate สำหรับโหลดแบบ Non-Inductive, และพอร์ตสื่อสาร RS-485 ไว้ในตัวเดียว ทำให้สามารถใช้งานได้ทั้งในระบบ IoT, ระบบควบคุมอัตโนมัติ, การอ่านค่าจากเซ็นเซอร์, และการควบคุมอุปกรณ์ระบบ RTU ได้อย่างหลากหลาย



เหมาะสำหรับการพัฒนา

  • โครงการระบบอัตโนมัติขนาดเล็ก (Automation)
  • ควบคุมรีเลย์จากระยะไกลผ่าน RS-485
  • อ่านค่าจากเซ็นเซอร์หรือควบคุมอุปกรณ์แบบมีเงื่อนไขต่างๆ
  • งานพัฒนา IoT และระบบ Smart Control ขนาดเล็กหรือการศึกษา
  • การใช้งานรีเลย์กับโหลดแบบ Non-Inductive




X-Bar Specifications

  • Main Controller: 1× ESP32-C3 Supermini

  • Relay Outputs: 4× Non-isolated Channel Relay

  • User Interface: 1× Push Button (External Resistor Pull-Up)

  • GPIO Expansion:

    • 4× Terminal Screw GPIO

    • 2× Pin Header GPIO

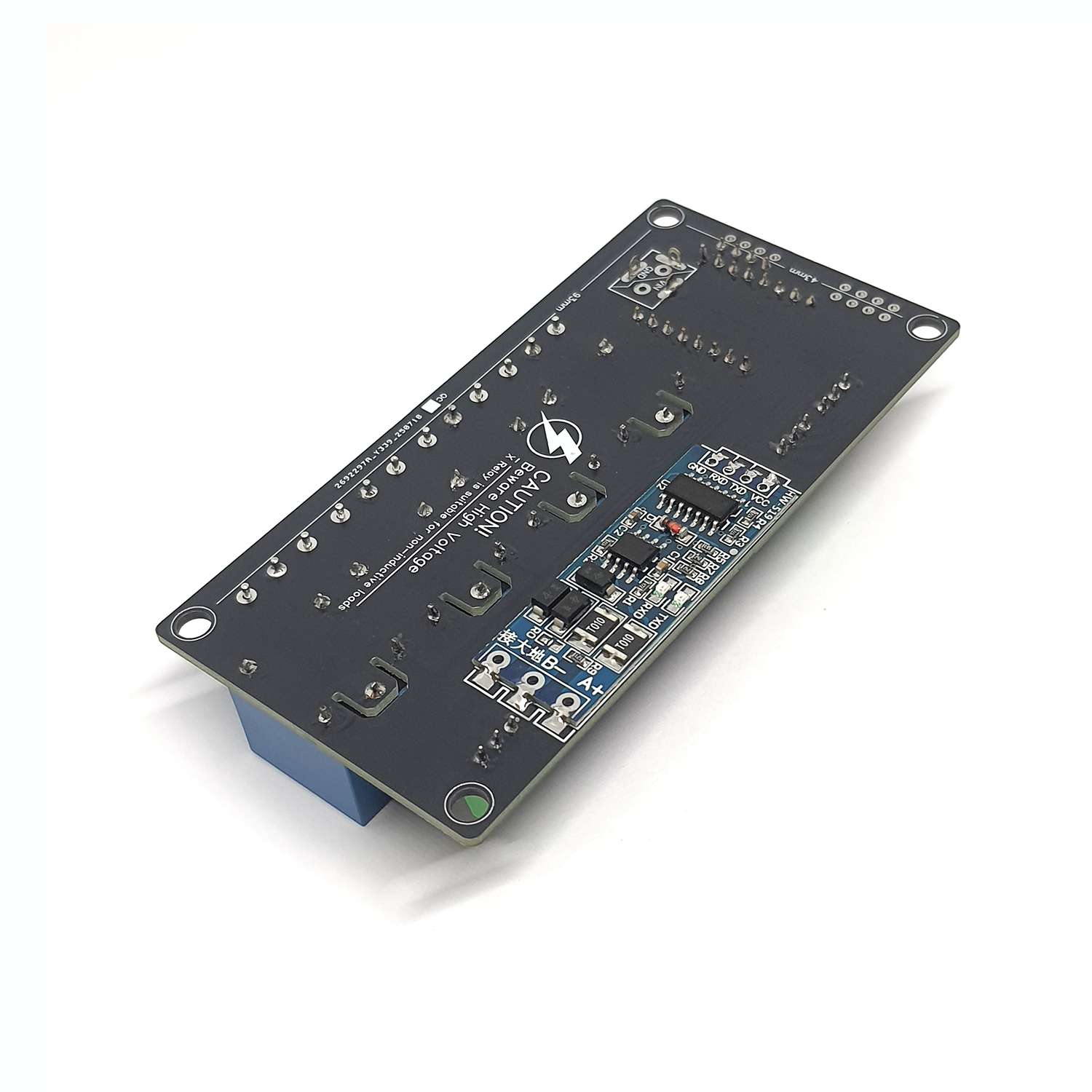

  • Communication: 1× RS-485 (Auto Direction Module)



ข้อมูลเพิ่มเติม

ข้อมูลเพิ่มเติม

น้ำหนัก 100 กรัม

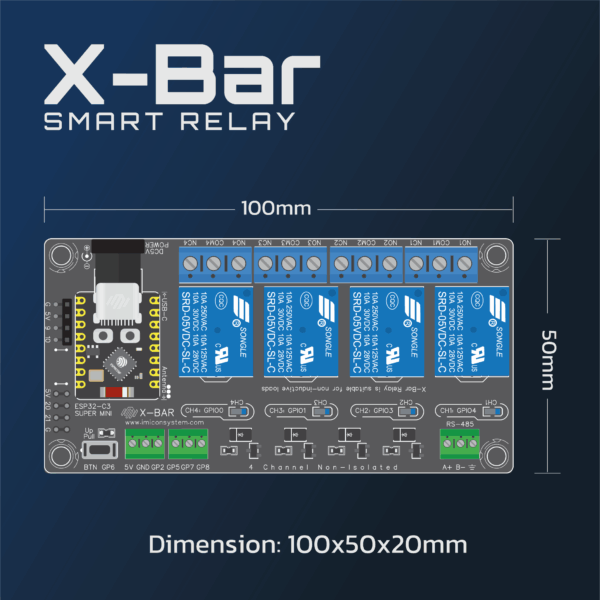

ขนาด 10 × 5 × 2 เซนติเมตร

คู่มือการใช้งาน

ฟังก์ชั่นการใช้งานหลัก



🔘 รีเลย์ (Relay):

รีเลย์ 4 ช่อง แบบ Active HIGH ใช้ขา GPIO ของไมโครคอนโทรลเลอร์ควบคุม:

ช่องรีเลย์ ควบคุมโดย GPIO
RELAY 1 GPIO 4
RELAY 2 GPIO 3
RELAY 3 GPIO 1
RELAY 4 GPIO 0



🔘 ปุ่มกด (Custom Switch):

  • เชื่อมต่อกับ GPIO6 สำหรับใช้ตรวจจับการกดปุ่ม

  • มีการ Pull-Up ตัวต้านทานภายนอกบนบอร์ด





ฟังก์ชั่นการใช้งานอื่นที่สามารถใช้งานได้



🔘 ขาสัญญาณใช้งานอื่นๆ (GPIO Pins) และฟังก์ชันของพินที่สามารถใช้งานได้ :

ขาสัญญาณ (GPIO Pins) ฟังก์ชันของพินที่สามารถใช้งานได้
Pin 9 Digital, ADC, PWM, Remap I2C to SCL, Remap UART to TX
Pin 10 Digital, ADC, PWM, Remap I2C to SDA, Remap UART to RX
Pin 2 [Pull-Up] Digital, ADC, PWM
Pin 5 Digital, PWM
Pin 7 Digital , ADC, PWM
Pin 8 Digital, ADC, PWM , Built-in LED



🔘 พอร์ตสื่อสาร (Communication):

  • RS-485 (Auto Direction) Port: รองรับการสื่อสารแบบ RTU เช่น โปรโตคอล Modbus ผ่าน RS-485
    Pin 20  : Remap UART to  [TX] RS-485
    Pin 21  : Remap UART to  [RX] RS-485



🔘 แหล่งจ่ายไฟ:

  • DC JACK 5V / 1A (Positive Polarity):
    ใช้จ่ายไฟเลี้ยงให้บอร์ด (ขั้วบวกอยู่ตรงกลาง) ! ไม่ควรต่อพร้อม USB



สินค้าภายในกล่อง

  1. X-Bar Smart Relay
  2. ESP32-C3 super mini with soldered
  3. Spacer m3 with nut

ตัวอย่างการโปรแกรม

โค้ดตัวอย่างการใช้งานปุ่มพร้อม debounce





โค้ดตัวอย่างการใช้งานปุ่มเดียว เพื่อเริ่มต้น และหยุดการทำงานของรีเลย์

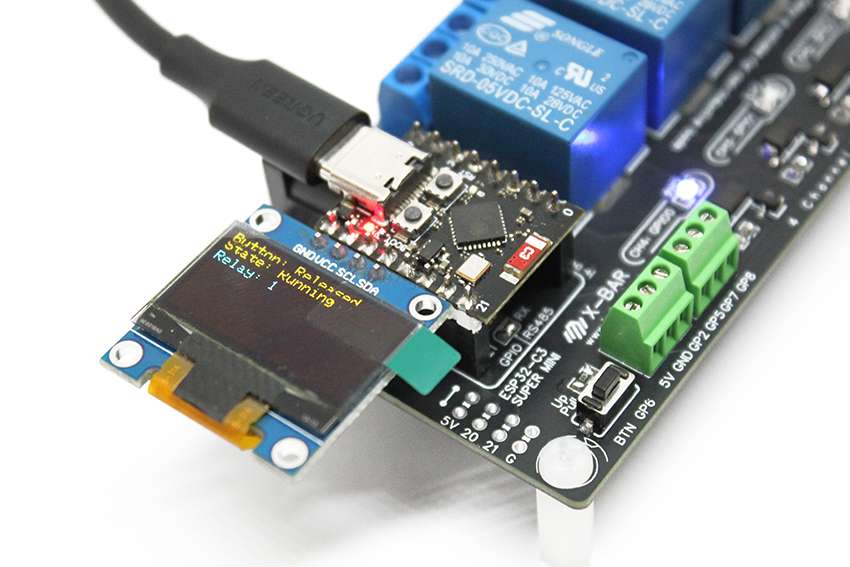

นอกจากนี้มันยังยืดหยุ่น โดยสามารถต่อจอแสดงผลสำหรับการทดสอบได้ทันที
หรือใช้จุดเชื่อมต่อที่มีอยู่เพื่อติดตั้งจอใช้จริงในตำแหน่งอื่นได้





ตัวอย่างโปรเจค
