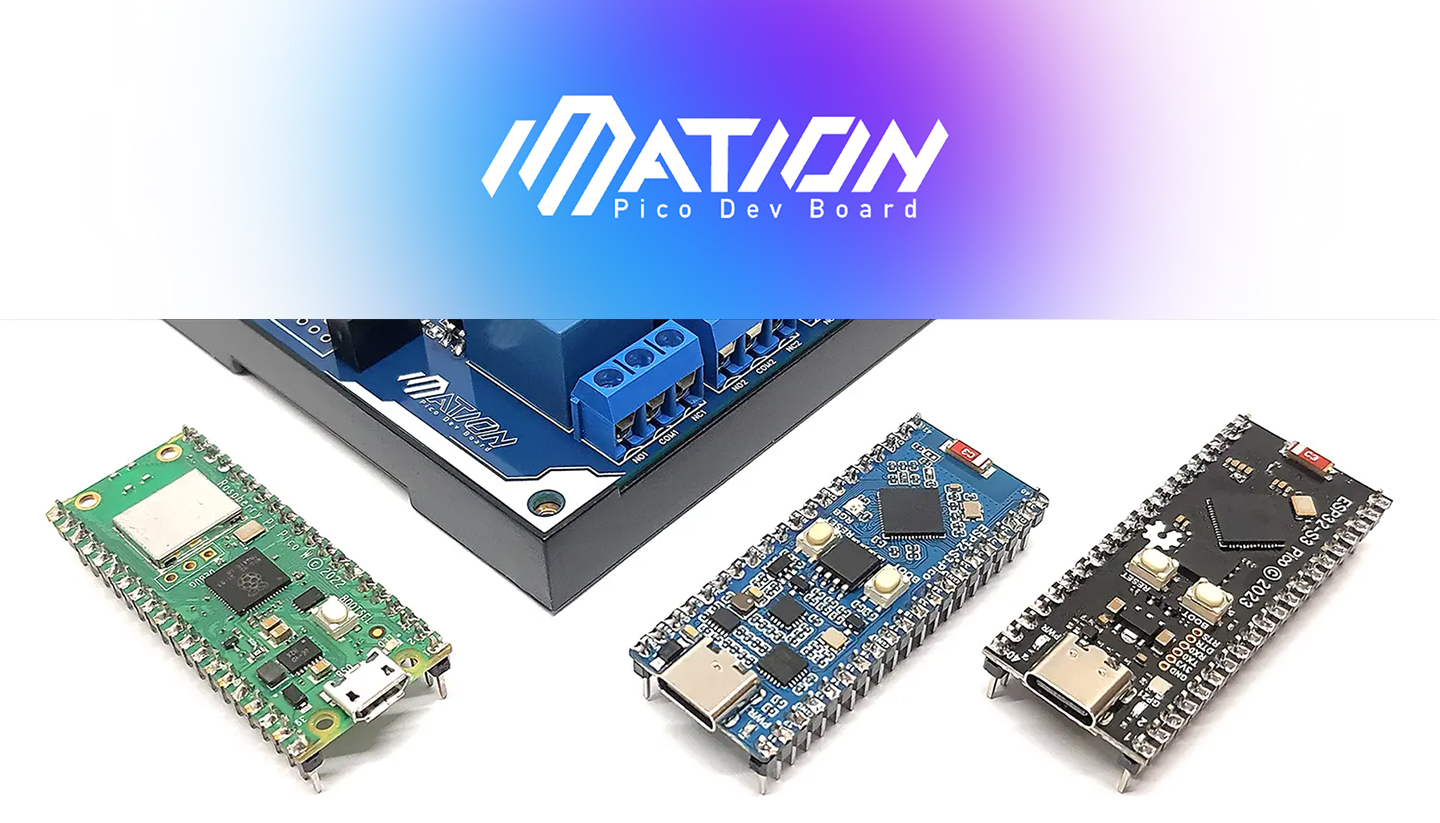

Selecting the right controller for your project

ความแตกต่างสำคัญของ ESP32-S3 Pico และ Raspberry Pi Pico W

  • Wi-Fi และ Bluetooth: ESP32-S3 Pico รองรับทั้ง Wi-Fi และ Bluetooth ส่วน Raspberry Pi Pico W รองรับเฉพาะ Wi-Fi
  • ประสิทธิภาพการประมวลผล: ESP32-S3 Pico มีประสิทธิภาพสูงกว่า Raspberry Pi Pico W เพราะมีซีพียูที่เร็วกว่าและมี dual-core แบบ Xtensa ที่ทรงพลังกว่า
  • การรองรับ Machine Learning: ESP32-S3 Pico รองรับ AI acceleration จึงเหมาะสำหรับงานที่ต้องการการประมวลผลเชิงพหุอันตนมัติ (AI/ML) ในขณะที่ Raspberry Pi Pico W เหมาะกับงานทั่วไปมากกว่า
  • การพัฒนาและการรองรับภาษา: ทั้งสองบอร์ดรองรับภาษา C/C++ และ MicroPython แต่ ESP32-S3 Pico มี ESP-IDF ซึ่งเป็น SDK เฉพาะตัวที่เหมาะสำหรับการพัฒนาแบบเต็มรูปแบบ
คุณสมบัติ ESP32-S3 Pico – (ESP32-S3 SoC) Raspberry Pi Pico W – (RP2040 SoC)
ซีพียู (CPU) Tensilica Xtensa LX7 Dual-core (240 MHz) ARM Cortex-M0+ Dual-core (133 MHz)
หน่วยความจำ (RAM) 512 KB (SRAM) 264 KB (SRAM)
หน่วยเก็บข้อมูล Flash 8 MB Flash 2 MB
การเชื่อมต่อ Wi-Fi Wi-Fi 802.11 b/g/n (2.4 GHz) Wi-Fi 802.11 b/g/n (2.4 GHz)
การเชื่อมต่อ Bluetooth Bluetooth 5.0 (LE) ไม่มี (No Bluetooth)
พอร์ต I/O GPIO, ADC, DAC, I2C, SPI, UART, PWM, USB-OTG GPIO, ADC, I2C, SPI, UART, PWM, USB
การรองรับ AI/ML รองรับ Vector Processing และ AI acceleration ไม่รองรับ AI acceleration
การเขียนโปรแกรม Arduino, MicroPython, ESP-IDF, C/C++ Arduino, MicroPython, C/C++, CircuitPython
ฟีเจอร์พิเศษ AI acceleration, SIMD vector processing ไม่มีฟีเจอร์พิเศษเพิ่มเติม
การใช้พลังงาน มีโหมดประหยัดพลังงานหลายระดับ มีโหมดประหยัดพลังงาน
ราคา ปกติสูงกว่า Raspberry Pi Pico W ราคาถูกกว่า ESP32-S3 Pico





การใช้กับโหลดแบบเหนี่ยวนำ Inductive Load

เนื่องจากว่า Inductive Load เช่น มอเตอร์ รีเลย์ แมกเนติก คอนแทคเตอร์ มีคุณสมบัติทำให้เกิดการเปลี่ยนแปลงกระแสและแรงดันอย่างรวดเร็ว จึงต้องทำความเข้าใจกับหัวข้อเหล่านี้ก่อน:

  1. EMI (Electromagnetic Interference):
    • การสวิตชิงของโหลดเหนี่ยวนำสร้างคลื่นแม่เหล็กไฟฟ้าที่มีความถี่สูง ทำให้เกิดสัญญาณรบกวน (EMI) ซึ่งสามารถส่งผ่านไปยังอุปกรณ์อื่นในระบบได้
  2. การเปลี่ยนแปลงแรงดัน:
    • เมื่อกระแสไหลผ่านขดลวด จะสร้างสนามแม่เหล็ก และเมื่อโหลดเริ่มหรือหยุดทำงาน จะมีแรงดันกลับ (back EMF) ทำให้กระแสเกิดการผันผวนสูง

EMI (Electromagnetic Interference)

มีความสามารถในการข้ามผ่าน galvanic isolation ได้ในบางสถานการณ์ เนื่องจาก galvanic isolation ป้องกันการส่งผ่านสัญญาณไฟฟ้าโดยตรงระหว่างสองวงจร แต่ EMI สามารถข้ามผ่านได้ผ่านทางวิธีการอื่น เช่น:

  1. การเหนี่ยวนำแม่เหล็กไฟฟ้า (Magnetic Coupling): แม้ว่าจะมีการใช้ galvanic isolation ในการแยกวงจรออกจากกัน แต่ถ้าเส้นทางที่สัญญาณรบกวน (EMI) ผ่านเกิดขึ้นใกล้กันหรืออยู่ในสนามแม่เหล็กไฟฟ้าของกันและกัน ก็อาจทำให้สัญญาณรบกวนสามารถ “ข้าม” การแยกได้ผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า
  2. การรบกวนแบบคาปาซิทีฟ (Capacitive Coupling): สัญญาณ EMI อาจถูกส่งผ่านทางความจุ (capacitance) ระหว่างวงจรที่อยู่ใน proximity ของกัน แม้ว่าจะมี galvanic isolation ระหว่างสองวงจร แต่ความจุที่เกิดขึ้นระหว่างชั้นฉนวน (หรือระหว่าง PCB tracks ที่ใกล้กัน) สามารถทำให้สัญญาณ EMI ข้ามผ่านได้
  3. การแพร่กระจายคลื่นแม่เหล็กไฟฟ้า (Radiated EMI): สัญญาณรบกวนที่เกิดขึ้นจาก EMI สามารถกระจายผ่านคลื่นแม่เหล็กไฟฟ้า (radiated) และส่งผลกระทบต่อวงจรที่อยู่ภายนอกการแยกตัวของ galvanic isolation โดยเฉพาะในกรณีที่ไม่มีการกรอง EMI ที่เพียงพอ

วิธีป้องกัน EMI จากการข้ามผ่าน Galvanic Isolation:

  • การเพิ่มการกรอง EMI: ใช้ EMI filters เช่น capacitors หรือ inductors เพื่อกรองสัญญาณรบกวนก่อนที่มันจะข้ามไปยังวงจรที่ถูกแยก
  • Shielding: ใช้การ shielding หรือการป้องกันสนามแม่เหล็กไฟฟ้าด้วยวัสดุที่นำไฟฟ้า เช่น การใช้ฟอยล์ทองแดงหรือกล่องโลหะ
  • การออกแบบวงจรที่เหมาะสม: วางแผนตำแหน่งของวงจรที่ต้องการการแยกและป้องกันการเกิด coupling ระหว่างส่วนของวงจรที่อยู่ใกล้กัน

แม้ว่า galvanic isolation จะช่วยป้องกันการส่งผ่านสัญญาณไฟฟ้าระหว่างสองวงจรได้ แต่ EMI สามารถข้ามผ่านผ่านวิธีการต่าง ๆ ได้, บนบอร์ด i-Mation ส่วนหนึ่งเราป้องกันไว้ด้วย EMC Filter

การเปลี่ยนแปลงแรงดัน

  1. Inductive Load (โหลดแบบเหนี่ยวนำ) เช่น มอเตอร์, รีเลย์, คอยล์ เป็นต้น จะมีการเปลี่ยนแปลงแรงดันและกระแสที่ผันผวนสูง ทำให้เกิดการใช้งานพลังงานสูงและอาจสร้างสัญญาณรบกวน (EMI) ซึ่ง LDO อาจไม่สามารถจัดการกับการเปลี่ยนแปลงพลังงานเหล่านี้ได้ดีเท่ากับ Switching Regulator ที่มีประสิทธิภาพในการแปลงพลังงานสูงกว่าและสามารถรับมือกับโหลดที่มีความเปลี่ยนแปลงสูงได้
  2. Non-inductive Load (โหลดที่ไม่มีการเหนี่ยวนำ) เช่น LED, แบตเตอรี่, หรือวงจรที่ใช้พลังงานต่ำ มีการเปลี่ยนแปลงกระแสที่คงที่กว่า ทำให้ LDO สามารถทำงานได้อย่างมีประสิทธิภาพและลดการสูญเสียพลังงานไปเป็นความร้อนได้ดีกว่าในกรณีนี้





เปรียบเทียบคุณสมบัติตัวแปลงพลังงาน Regulator แบบ Linear และ Switching

ตารางเปรียบเทียบคุณสมบัติระหว่าง LDO (6217C) และ DC-DC converters (MP28164, RT6150A)

คุณสมบัติ LDO (6217C) DC-DC Converter (MP28164, RT6150A)
ประเภทการทำงาน Linear Regulator (LDO) Switching Regulator (Buck Converter)
วิธีการควบคุม ควบคุมแรงดันโดยตรง ควบคุมการสวิตชิง
ประสิทธิภาพ (Efficiency) ต่ำ (50-60% ขึ้นอยู่กับแรงดัน) สูง (มากกว่า 90% ขึ้นอยู่กับรุ่น)
กระแสสูงสุดที่จ่ายได้ 800 mA 2A – 4A (ขึ้นอยู่กับรุ่น)
การตอบสนองต่อสัญญาณรบกวน ต่ำ (รบกวนต่ำ) สูง (รบกวนมากกว่า LDO)
ความซับซ้อนของวงจร ง่าย ซับซ้อนกว่า
ความต้องการวงจรกรอง ไม่จำเป็นมาก อาจต้องการวงจรกรองเพิ่มเติม
การกระจายความร้อน สูงกว่า (การสูญเสียพลังงานในรูปความร้อน) ต่ำกว่า (การสูญเสียพลังงานน้อยกว่า)
ขนาด ขนาดเล็ก ขนาดใหญ่ขึ้นเล็กน้อย
การใช้งานที่เหมาะสม ใช้งานในสภาวะที่ต้องการแรงดันคงที่ ใช้งานในสภาวะที่ต้องการประสิทธิภาพสูง
หรือแรงดันที่แตกต่างกัน



เหตุผลที่ Switching Regulator เหมาะกับ Inductive Load มากกว่า

  • การเปลี่ยนแปลงกระแสที่รวดเร็ว: โหลดเหนี่ยวนำมักมีการเปลี่ยนแปลงกระแสที่ผันผวนอย่างรวดเร็ว ซึ่ง LDO อาจไม่สามารถตอบสนองได้ทันที ทำให้เกิดการตกของแรงดันและส่งผลต่อการทำงานของวงจร
  • ประสิทธิภาพ: Switching Regulator สามารถแปลงพลังงานได้อย่างมีประสิทธิภาพสูงกว่า ทำให้สูญเสียพลังงานในรูปของความร้อนน้อยลง เหมาะสำหรับการใช้งานที่ต้องการประหยัดพลังงาน
  • การควบคุม: Switching Regulator สามารถควบคุมแรงดันและกระแสขาออกได้อย่างแม่นยำ ทำให้เหมาะสำหรับการใช้งานที่ต้องการความเสถียรของแรงดัน

ตารางเพื่อการตัดสินใจในการเลือกใช้งานคอนโทรเลอร์ที่เหมาะสมกับโปรเจคบน i-Mation

คอนโทรลเลอร์ ประเภทเรกูเลเตอร์ การใช้งานที่แนะนำ โหลดที่เหมาะสม WiFi ที่แนะนำ
ESP32 S3 Pico
Waveshare
Switching Regulator
(Buck Converter)
งานที่ต้องการความเสถียร Inductive, Non-inductive WiFi STA, WiFi AP
ESP32 S3 Pico
N/A
Linear Regulator (LDO) งานไม่ซับซ้อน,ราคาประหยัด Non-inductive WiFi STA
Pi Pico W
Raspberry Pi
Switching Regulator
(Buck Converter)
งานที่ต้องการความเสถียร Inductive, Non-inductive WiFi STA, WiFi AP



สรุปการเลือกคอนโทรลเลอร์สำหรับโปรเจค

เมื่อเลือกคอนโทรลเลอร์สำหรับโปรเจค ควรพิจารณาในด้านต่างๆ เช่น ประเภทโหลด งบประมาณ และการเชื่อมต่อ Bluetooth เพื่อให้เหมาะสมกับการใช้งานที่สุด

  1. ประเภทโหลด:
    1. หากใช้งานกับ inductive load (โหลดที่มีการเหนี่ยวนำ เช่น มอเตอร์, รีเลย์): ควรเลือกใช้ Switching Regulator (Buck Converter) เพราะมีประสิทธิภาพสูงในการจัดการพลังงานและทนต่อการเปลี่ยนแปลงของโหลดได้ดีกว่า
    2. หากใช้งานกับ non-inductive load (โหลดที่ไม่เหนี่ยวนำ เช่น LED หรืออุปกรณ์อิเล็กทรอนิกส์ทั่วไป): Linear Regulator (LDO) ก็เพียงพอและมีความเสถียร
  2. งบประมาณ:
    1. หากงบประมาณจำกัด และต้องการควบคุมต้นทุน สามารถใช้ LDO สำหรับงานที่ไม่ซับซ้อน เช่น WiFi STA หรือโหลดที่ไม่ต้องการการจัดการพลังงานมาก
    2. หากงบประมาณไม่ใช่ข้อจำกัด และต้องการความเสถียรสูง ควรเลือกใช้ Switching Regulator โดยเฉพาะเมื่อใช้งาน WiFi AP หรือโหลดแบบ inductive
  3. Bluetooth:
    หากโปรเจคต้องการการเชื่อมต่อ Bluetooth และมีความต้องการประสิทธิภาพในการส่งข้อมูล ควรเลือกใช้คอนโทรลเลอร์ที่มี Bluetooth ในตัว เช่น ESP32-S3 ซึ่งรองรับ Bluetooth 5.0 (LE) ทำให้สามารถเพิ่มความยืดหยุ่นในการใช้งานและเพิ่มประสิทธิภาพในการสื่อสารระหว่างอุปกรณ์

การตัดสินใจเลือกคอนโทรลเลอร์ที่เหมาะสมควรพิจารณาถึงประสิทธิภาพ งบประมาณ และการเชื่อมต่อที่ต้องการ เพื่อให้โปรเจคดำเนินไปอย่างมีประสิทธิภาพและคุ้มค่า



การใช้งานตามคุณสมบัติพื้นฐานของคอนโทรลเลอร์เป็นสิ่งที่เป็นไปได้ แต่ในสภาพแวดล้อมการใช้งานจริง อาจมีเงื่อนไขที่แตกต่างกันไปตามการออกแบบและการใช้งาน เนื้อหานี้เป็นเพียงคำแนะนำที่ช่วยสนับสนุนข้อมูลในการตัดสินใจเลือกสิ่งที่เหมาะสมที่สุดสำหรับโปรเจค เพื่อให้โปรเจคเป็นไปอย่างราบรื่นและตรงตามความต้องการ
