คำอธิบาย

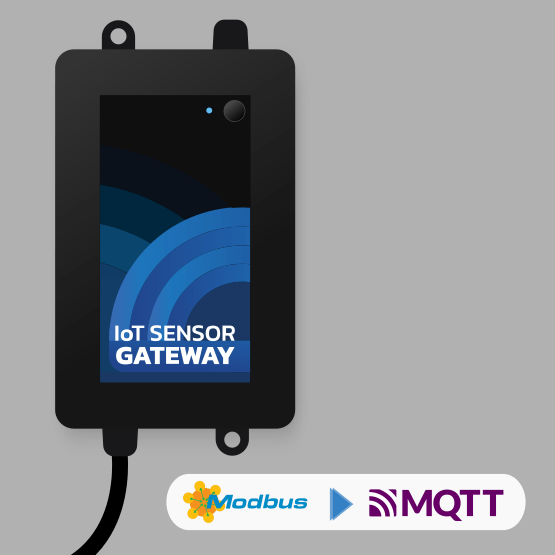

IoT Sensor Gateway – Modbus RTU to MQTT

ดูขั้นตอนการใช้งานและอินเตอร์เฟซเสมือนจริง: https://www.imiconsystem.com/tools/gateway/

รายละเอียดสินค้า

IoT Sensor Gateway เป็นอุปกรณ์เชื่อมต่อที่เรียบง่ายสำหรับการรับและแปลงข้อมูลจากเซ็นเซอร์ Modbus RTU ไปยังระบบ MQTT Cloud ช่วยให้คุณสามารถเชื่อมต่อเซ็นเซอร์อุตสาหกรรมแบบดั้งเดิมเข้ากับระบบ IoT สมัยใหม่ได้อย่างง่ายดาย

IoT Sensor Gateway ช่วยให้คุณเชื่อมต่อและเก็บข้อมูลจากเซ็นเซอร์หลายตัวได้อย่างง่ายดาย พร้อมส่งต่อเข้าสู่ Node-RED ได้ทันที ไม่ว่าจะใช้งานในระบบ Local หรือ Cloud โดยไม่ต้องเขียนโค้ดแม้แต่บรรทัดเดียว

Architecture Overview

✨ คุณสมบัติเด่น

• รองรับ Modbus RTU Protocol – เชื่อมต่อกับเซ็นเซอร์อุตสาหกรรมมาตรฐาน
• ส่งข้อมูลผ่าน MQTT – เชื่อมต่อกับ Cloud Platform ต่างๆ เช่น NETPIE, HiveMQ, EMQX, Aedes Broker on Node-RED (Local / Cloud)
• WiFi 2.4Ghz – เชื่อมต่อไร้สายพร้อมระบบสแกนเครือข่าย
• Web Configuration – ตั้งค่าผ่านหน้าเว็บที่ใช้งานง่าย ไม่ต้องเขียนโค้ด
• รองรับหลาย Slave – เชื่อมต่อเซ็นเซอร์ได้ถึง 10 ตัวพร้อมกัน
• Sensor Presets – เทมเพลตสำเร็จรูปสำหรับตั้งค่าการอ่านเซ็นเซอร์
• บันทึกค่าถาวร – จำค่าการตั้งค่าแม้ไฟดับ

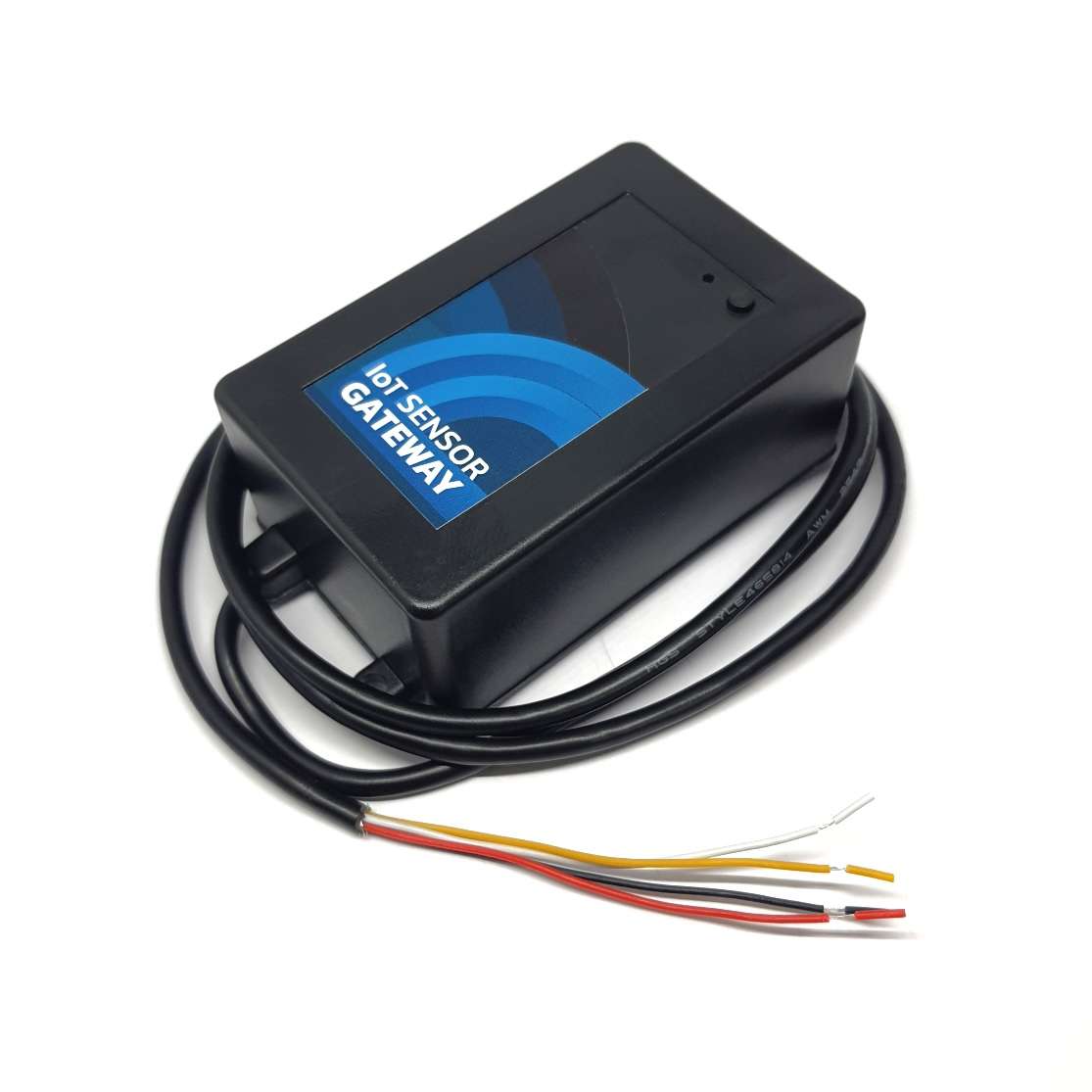

✨ เกี่ยวกับอุปกรณ์

• แหล่งจ่ายไฟ: 6-18 VDC
• ขนาด: 7 × 4.5 × 3 cm (W × H × D)
• ขนาดรูยึดน๊อต: M4

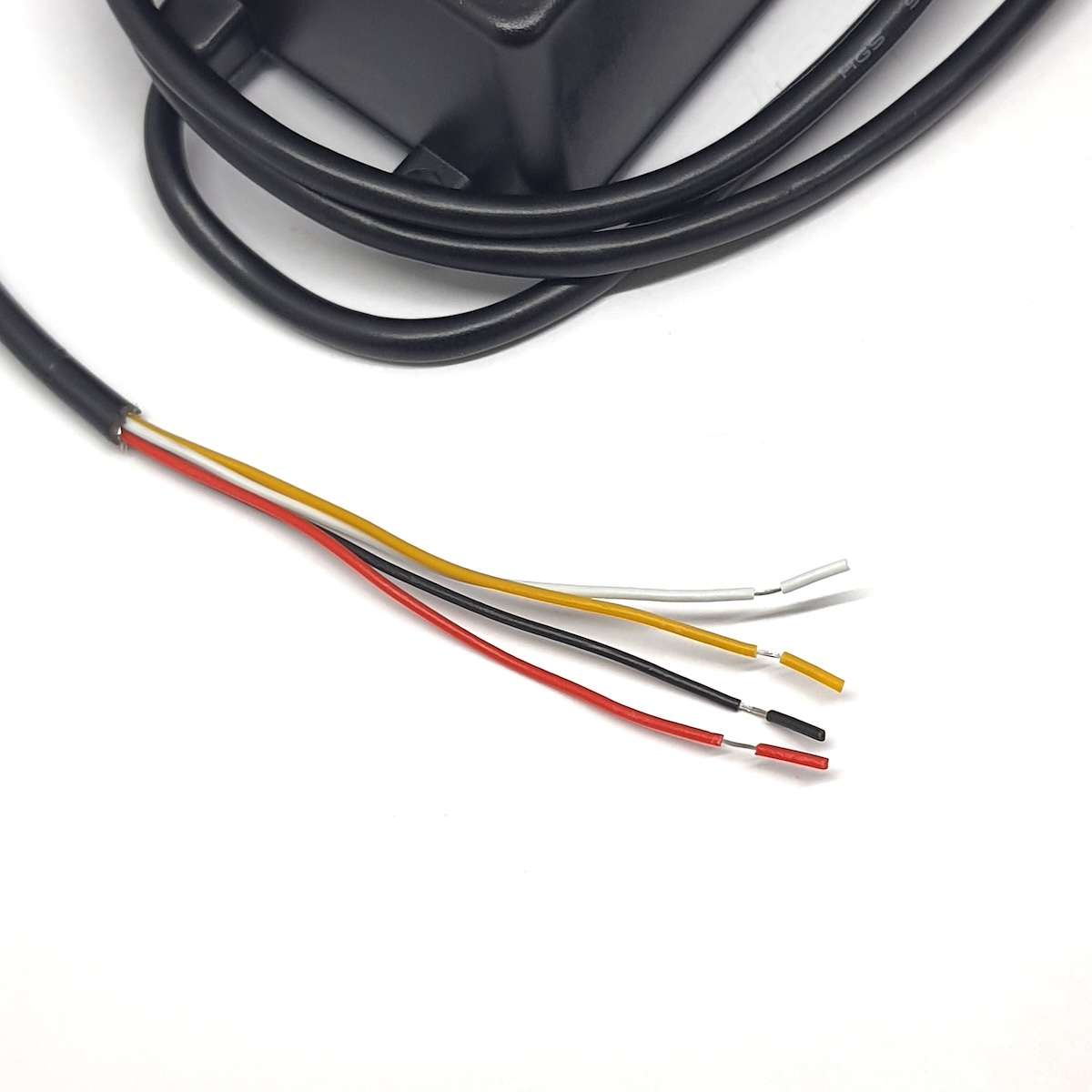

• สาย: 80 cm (28AWG 4-Core Ø3.2mm with Shield)
• รูปแบบการเชื่อมต่อ: RS-485
• การใช้งาน: สำหรับใช้งานภายในอาคาร (Indoor)

📋 ข้อมูลทางเทคนิค

อ่านค่า Modbus Sensor

• Baudrate: 4800, 9600, 19200, 38400, 57600, 115200 bps (Data bits: 8, Parity: None, Stop bit: 1)
• Function Codes: FC03, FC04
• Slave Support: 1-10 devices (ต่อเซ็นเซอร์ได้สูงสุด 10 ตัว)
• Max Registers: Data Length 10 registers per slave (สามารถอ่านสูงสุดที่ 10 registers ในครั้งเดียว)
• Read Interval: 1sec, 5sec, 10sec, 30sec, 1min, 2min, 5min, 10min

ส่งออก JSON ผ่าน MQTT

• Protocols: MQTT
• Broker ที่ทดสอบแล้ว: HiveMQ, NETPIE2020, EMQX, Aedes Broker on Node-RED (Local / Cloud)
• Ports: 1883 (Non-TLS/SSL), 8883 (SSL/TLS without CA verification)
• QoS (Quality of Service): 0 (At Most Once)

• MQTT Payload: JSON Format ตัวอย่าง: {"data":{"name":"sensor","s_id":1,"Reg1":28,"Reg2":68}}
