คำอธิบาย

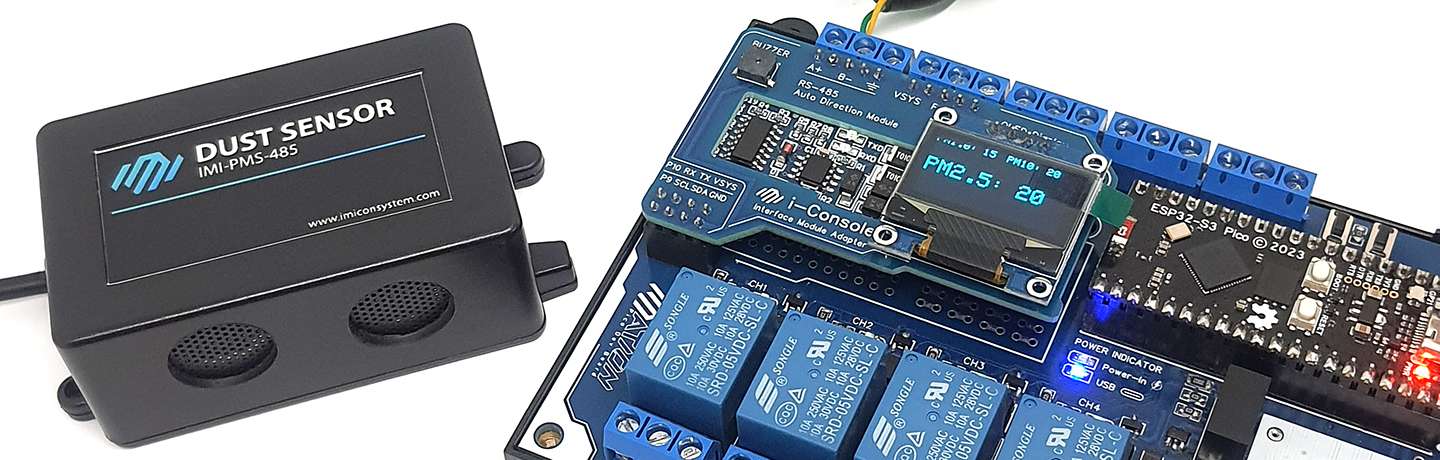

ชุดสร้าง IoT Dust Sensor Node สำหรับวัดฝุ่นด้วยตนเอง ช่วยให้คุณเริ่มต้นตรวจวัดคุณภาพอากาศได้ง่าย

ชุดสร้าง IoT Dust Sensor Node สำหรับวัดฝุ่นด้วยตนเอง

ประกอบด้วยบอร์ดพัฒนาที่มี ESP32-C3 สามารถพัฒนาโค้ดของคุณเองได้เพื่อตอบสนองความต้องการเฉพาะทางได้อย่างอิสระ เช่น Wireless Sensor Node: การสื่อสารแบบไร้สายที่หลากหลาย WiFi, Bluetooth, ESP-NOW ตัวอย่าง: การส่งค่าฝุ่นที่ตรวจวัดได้จากโมดูลผ่าน WiFi / MQTT หรือ IoT Smart Sensor Node: การประมวลผลในตัว เป็นต้น

คำแนะนำการเชื่อมต่อ (Interface Description)

⚠️ ระวังต่อผิดขั้ว! การใช้งานไม่ถูกต้องอาจทำให้เกิดความเสียหายต่ออุปกรณ์แบบไม่สามารถกู้คืนได้

🔌 การจ่ายไฟ (Power Supply)

• 🔴 6-18VDC — ขั้วบวก (Positive) สำหรับแรงดันไฟฟ้า 6-18VDC (สายสีแดง)

• ⚫ GND — ขั้วลบ (Ground)(สายสีดำ)

🔗 การสื่อสาร (Communication) (หากใช้)

• 🟡 A+ — สายสัญญาณ 485-A (สายสีเหลือง)

• 🟢 B- — สายสัญญาณ 485-B (สายสีเขียว / สีขาว)

โมดูล DIY นี้ประกอบด้วย :

• บอร์ดพัฒนา IMI-PMS-485 ชิ้นที่ 1 ประกอบด้วย ESP32-C3 Super Mini, โมดูล RS-485 Auto direction, Schottky Barrier Diode, โมดูลแปลงไฟ Buck Converter CN3509 (input 6-28 / output 5V 3A),Push buton, LED, Terminal screw 2.54, Female Pin header 5x1p 2.54mm และ สาย Cable 4 core 70 cm.

• บอร์ดพัฒนา IMI-PMS-485 ชิ้นที่ 2 สำหรับยึดเซ็นเซอร์ ประกอบด้วย โมดูล PMS7003 Laser Dust Sensor, Male Pin header 5x1p 2.54mm และ Female Pin Header 2×5 1.27mm

• กล่องใส่แผงวงจรขนาดเล็ก IMI-WM26A Plastic Box ABS with Nut เจาะสำเร็จ, Spacer with Nut, Adhesive กาวสำหรับยึดตัวเซ็นเซอร์ และ Dust filter

พร้อมแล้ว ประกอบกันเลย!

Adhesive กาวสำหรับยึดตัวเซ็นเซอร์ ปกติแล้วกาวชนิดนี้ใช้สำหรับยึดติดแบตเตอรี่มือถือ ซึ่งมีคุณสมบัติยึดแน่น และสามารถลอกออกได้ง่าย สามารถตัดแต่งและติดได้ตามความต้องการ ดังภาพจะเหลือส่วนที่ยื่นออกมาเล็กน้อย สามารถพับส่วนนี้ไว้ เผื่อเป็นกรณีที่ต้องการถอดหรือเปลี่ยนเซ็นเซอร์

เมื่อประกบ PCB สองชิ้นเข้าด้วยกัน PMS7003 จะแนบติดกับฉนวนของ Diodes SMD ส่วนที่สูงที่สุดของโมดูล RS-485 และห่างจากขั่วเปลือยของ Zener Diode 1 มิลลิเมตร โดย PMS7003 ตัวถัง จะเป็น GND แต่จะมีพลาสติกสีน้ำเงินที่ทำหน้าที่เป็นฉนวนบางๆป้องกันอยู่ สามารถเพิ่มความมั่นใจอีกขั้น โดยใช้เทปปิดทับ PMS7003 ป้องกันอีกชั้น เพื่อความปลอดภัย (กรณีลูกค้ามีเซ็นเซอร์อยู่แล้ว หากกดสั่งพร้อมเซ็นเซอร์ร้าน ESD Tape ปิดให้เรียบร้อยครับ)

การทำงานของฟิลเตอร์ขนาดรู 0.8 มม. และผลต่อเซ็นเซอร์

ฟิลเตอร์ขนาดรู 0.8 มม. ในอุปกรณ์ของเราได้รับการออกแบบมาเพื่อ กรองฝุ่นขนาดใหญ่ หรืออนุภาคหยาบที่มองเห็นได้ด้วยตาเปล่า เช่น ฝุ่นเศษดิน ทราย หรือเศษผงที่ลอยอยู่ในอากาศ ซึ่งอนุภาคเหล่านี้อาจส่งผลกระทบต่อการทำงานของเซ็นเซอร์โดยตรง เช่น:

1. ปัญหาการอุดตัน: ฝุ่นขนาดใหญ่สามารถสะสมบริเวณช่องวัดค่าของเซ็นเซอร์ ทำให้การตรวจจับค่าฝุ่นขนาดเล็กผิดเพี้ยนหรือทำงานได้ไม่เต็มประสิทธิภาพ
2. ลดความแม่นยำ: เศษฝุ่นที่เกาะติดบริเวณเซ็นเซอร์อาจรบกวนกระบวนการตรวจจับฝุ่น PM1.0, PM2.5, และ PM10
3. ยืดอายุการใช้งาน: ฟิลเตอร์ช่วยป้องกันไม่ให้ฝุ่นขนาดใหญ่มากเกินไปเข้าสู่ตัวเซ็นเซอร์ ซึ่งจะช่วยลดการสึกหรอของอุปกรณ์

การทำงานร่วมกับฝุ่น PM
ฝุ่น PM1.0, PM2.5 และ PM10 สามารถลอดผ่านรูกรองขนาด 0.8 มม. ได้อย่างง่ายดาย เนื่องจากอนุภาค PM เหล่านี้มีขนาดเล็กกว่ารูกรองหลายเท่า:

• PM1.0: อนุภาคขนาดไม่เกิน 1 ไมครอน (0.001 มม.)
• PM2.5: อนุภาคขนาดไม่เกิน 2.5 ไมครอน (0.0025 มม.)
• PM10: อนุภาคขนาดไม่เกิน 10 ไมครอน (0.01 มม.)

ดังนั้น ฟิลเตอร์นี้ไม่ได้ส่งผลกระทบต่อความสามารถของเซ็นเซอร์ในการตรวจจับค่าฝุ่น PM เหล่านี้

ผลกระทบต่อค่าการตรวจจับ
การใช้ฟิลเตอร์อาจมีผลต่อค่าการตรวจจับเล็กน้อย เนื่องจากอากาศต้องผ่านชั้นกรองก่อนถึงเซ็นเซอร์ แต่ความแตกต่างนี้จะไม่ส่งผลกระทบอย่างมีนัยสำคัญ หากต้องการค่าที่แม่นยำที่สุด สามารถ ถอดฟิลเตอร์ออก เพื่อใช้งานในสภาพแวดล้อมที่ควบคุมได้ หรือกรณีที่ไม่มีฝุ่นขนาดใหญ่ที่อาจก่อปัญหาต่อเซ็นเซอร์

ข้อมูลสนันสนุนทางเทคนิค

ระมัดระวัง: หากต่อ USB ให้ปลดแหล่งจ่ายไฟก่อน โปรดอย่าต่อแหล่งจ่ายไฟพร้อมกัน อาจทำให้อุปกรณ์ได้รับความเสียหาย และอาจรวมไปถึงคอมพิวเตอร์

• ปุ่มกด Push Button Switch : GPIO0

• LED Indicator : GPIO8
