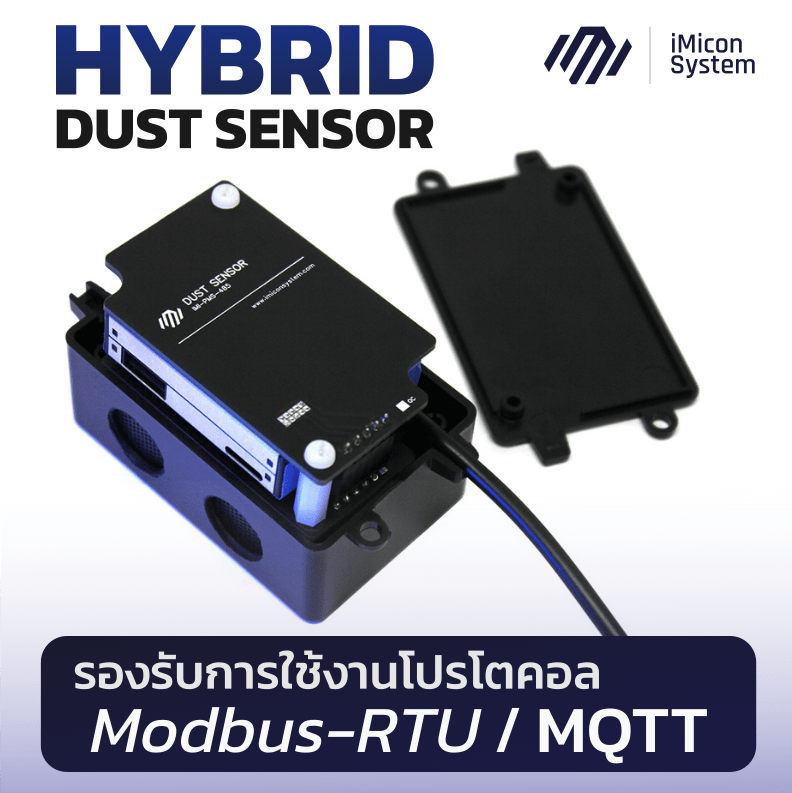

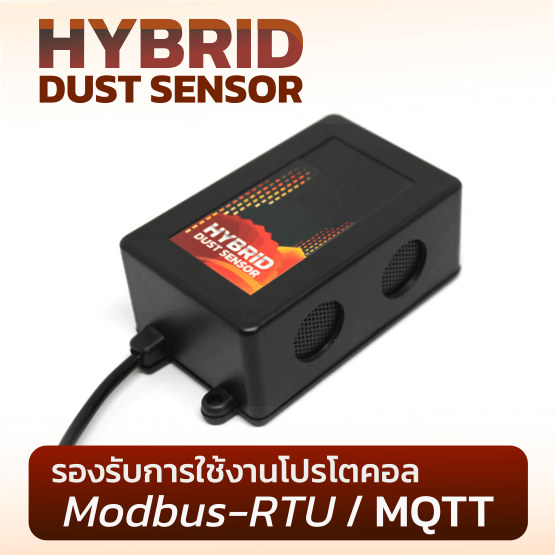

คู่มือการใช้งานเซ็นเซอร์ตรวจจับฝุ่น (Hybrid Dust Sensor)

1. การเริ่มต้นใช้งาน

1. เปิดเครื่อง
   • เมื่อเปิดเครื่อง ระบบจะรอ 6 วินาทีเพื่อตรวจสอบการกดปุ่ม:
     • กดแล้วปล่อย: เข้าสู่โหมด AP (Access Point) สำหรับตั้งค่า
   • LED จะกะพริบระหว่างรอการกดปุ่ม
2. เลือกโหมดการทำงาน
   • อุปกรณ์รองรับ 2 โหมด:
     • MQTT Mode: ส่งข้อมูลฝุ่น (PM1.0, PM2.5, PM10.0) ไปยังเซิร์ฟเวอร์ MQTT ผ่าน WiFi (โหมดนี้ใช้เพียงแหล่งจ่ายไฟ)
     • Modbus RTU Mode: ส่งข้อมูลผ่านโปรโตคอล Modbus RTU ผ่านพอร์ต Serial (โหมดนี้ต่อแหล่งจ่ายไฟ และ rs485)

2. การตั้งค่าในโหมด AP

1. เข้าสู่โหมด AP
   • กดปุ่ม ภายใน 6 วินาทีหลังเปิดเครื่อง
   • อุปกรณ์จะปล่อย WiFi hotspot ชื่อ “Dust Sensor Config” รหัสผ่าน “12345678”
2. เชื่อมต่อและตั้งค่า
   • ใช้สมาร์ทโฟนหรือคอมพิวเตอร์เชื่อมต่อ WiFi hotspot
   • เปิดเบราว์เซอร์ ไปที่ IP 192.168.4.1
   • หน้าเว็บจะแสดงอินเทอร์เฟซสำหรับตั้งค่า:
     • เลือกโหมดการทำงาน: MQTT หรือ Modbus RTU

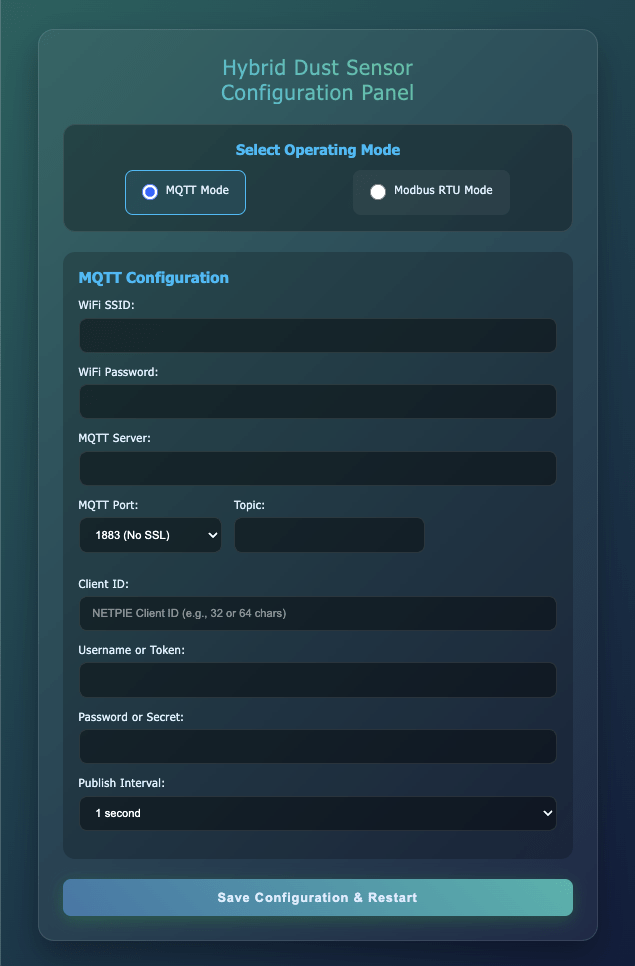

ตั้งค่า MQTT:

WiFi SSID และรหัสผ่าน

MQTT Server, Port (1883 หรือ 8883), Topic, Client ID, Username, Password

ช่วงเวลาการส่งข้อมูล (1 วินาที – 10 นาที)

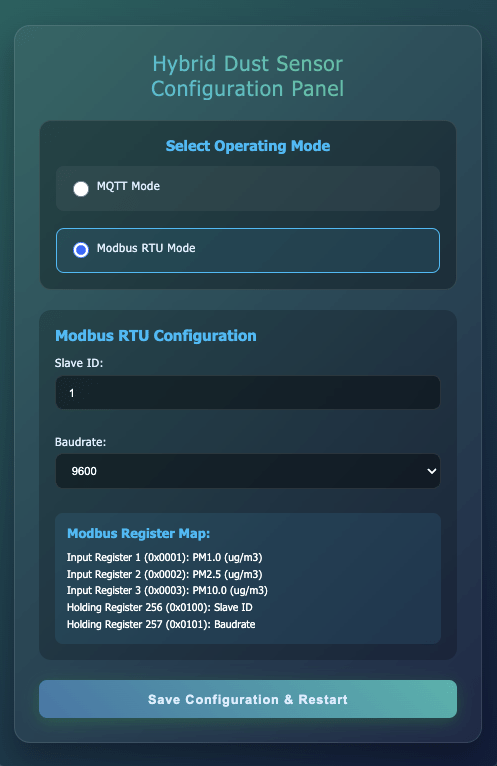

ตั้งค่า Modbus:

Slave ID (1-247)

Baudrate (4800, ค่าเริ่มต้น: 9600, 19200, 38400, 57600, 115200)

กด Save Configuration & Restart เพื่อบันทึกและรีสตาร์ท

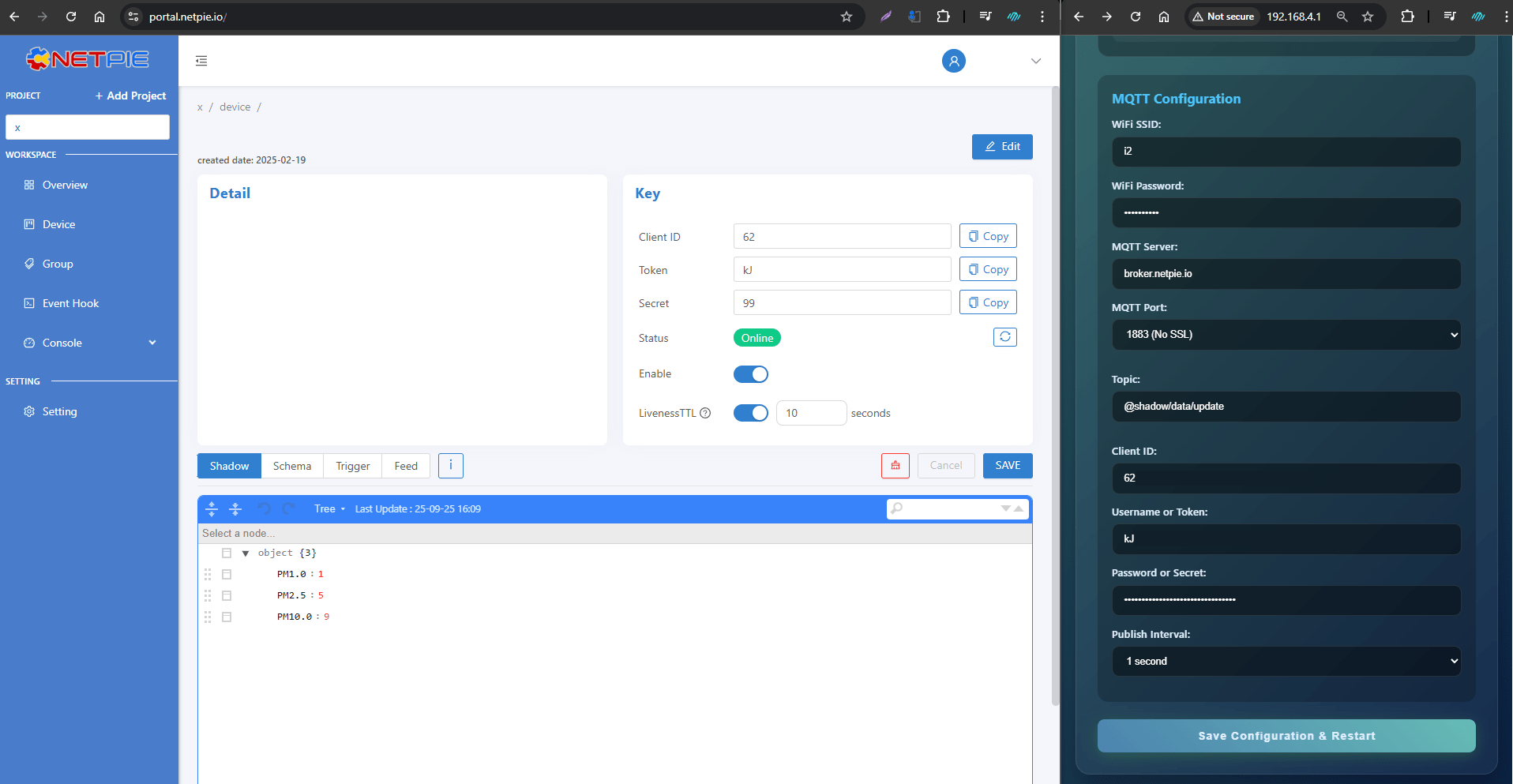

3. การทำงานในโหมด MQTT

1. การเชื่อมต่อ WiFi
   • อุปกรณ์จะเชื่อมต่อ WiFi ด้วย SSID และรหัสผ่านที่ตั้งไว้
   • หากเชื่อมต่อไม่สำเร็จหลัง 20 วินาที ลองตรวจสอบความถูกต้องในการตั้งค่าอีกครั้ง

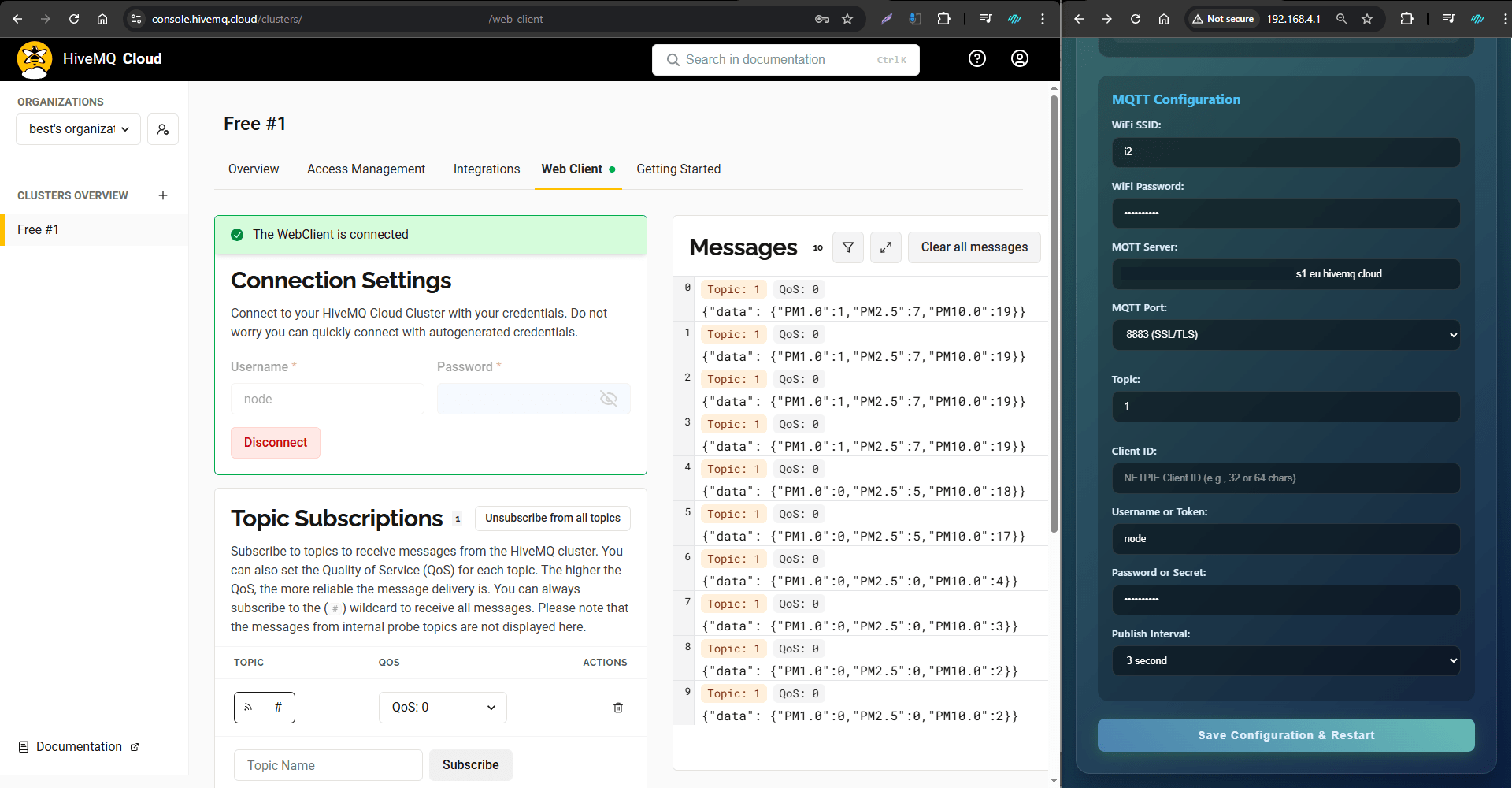

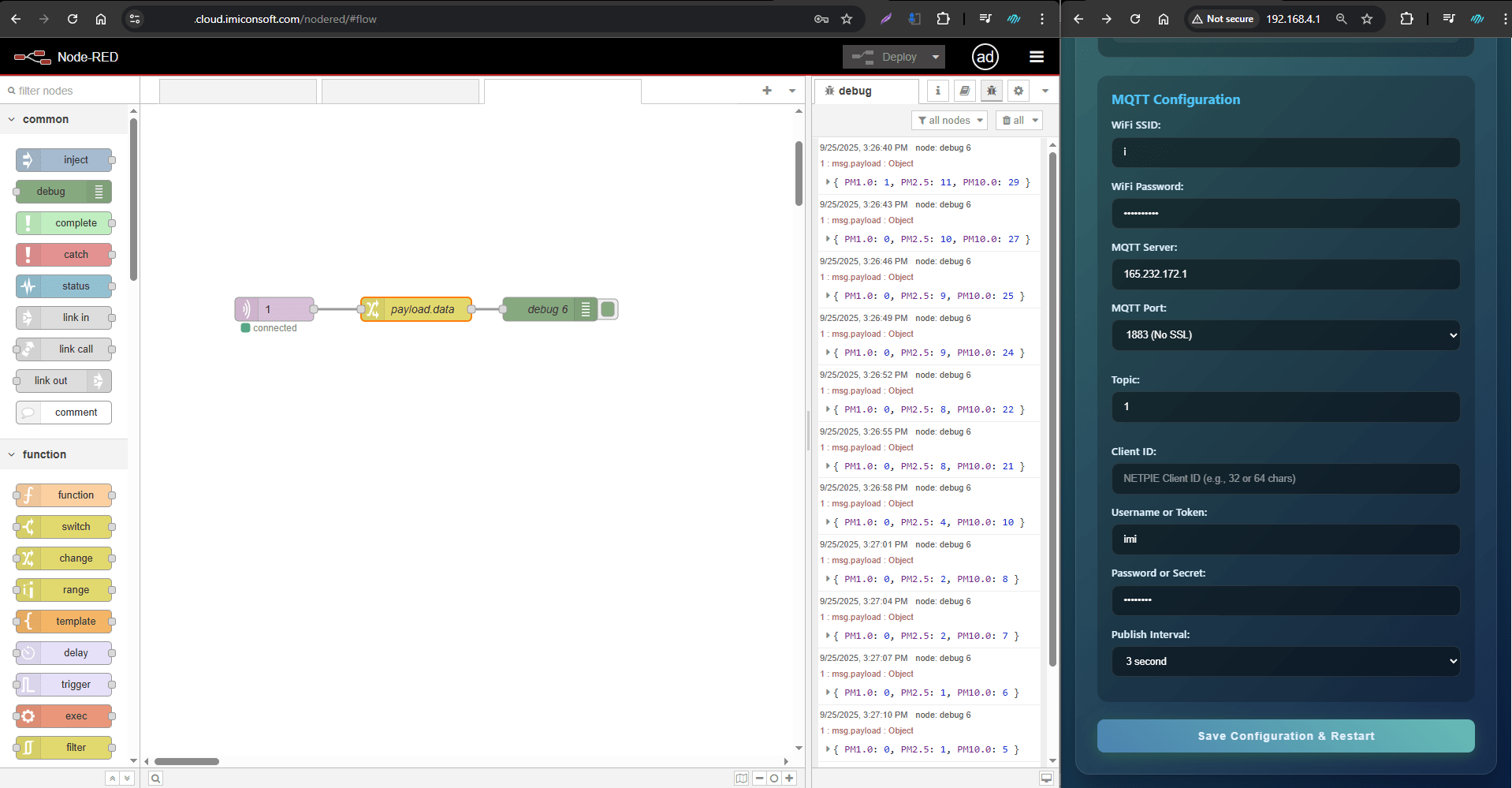

2. ส่งข้อมูลไป MQTT
   • อ่านข้อมูล PM1.0, PM2.5, PM10.0 จากเซ็นเซอร์ PMS7003
   • ส่งข้อมูลในรูปแบบ JSON (เช่น {“data”: {“PM1.0”: 10, “PM2.5”: 15, “PM10.0”: 20}}) ไปยัง MQTT Topic
   • หากการเชื่อมต่อขาด ระบบจะพยายามเชื่อมต่อใหม่ทุก 5 วินาที

4. การทำงานในโหมด Modbus RTU

1. การตั้งค่า Modbus
   • ใช้พอร์ตผ่าน RS-485:  A+, B-
   • Slave ID และ Baudrate ตามที่ตั้งไว้
   • อ่านข้อมูลผ่าน Input Registers:
     • Register 1 (0x0001): PM1.0
     • Register 2 (0x0002): PM2.5
     • Register 3 (0x0003): PM10.0
   • อ่าน/เขียน Holding Registers:
     • Register 256 (0x0100): Slave ID
     • Register 257 (0x0101): Baudrate (4800, ค่าเริ่มต้น: 9600, 19200, 38400, 57600)
2. การทำงาน
   • อุปกรณ์จะตอบสนองต่อคำสั่ง Modbus และอัปเดตข้อมูลฝุ่นใน Input Registers
   • การเปลี่ยนแปลง Holding Registers จะบันทึกและรีสตาร์ทอุปกรณ์

5. ข้อควรระวัง

• ตรวจสอบการเชื่อมต่อสายเซ็นเซอร์ให้ถูกต้อง
• ในโหมด AP อย่าลืมบันทึกการตั้งค่าเพื่อออกจากโหมด
• หากการเชื่อมต่อ WiFi หรือ MQTT ล้มเหลว ตรวจสอบการตั้งค่าในหน้าเว็บ
