ESP32 DC to AC Contactless Switch Module | ชุดโซลิดสเตตรีเลย์สำเร็จรูปแบบมี NodeMCU ESP32 พร้อมฐาน Din Rail, ฟิวส์ และเทอร์มินอลสำหรับต่อสายไฟ

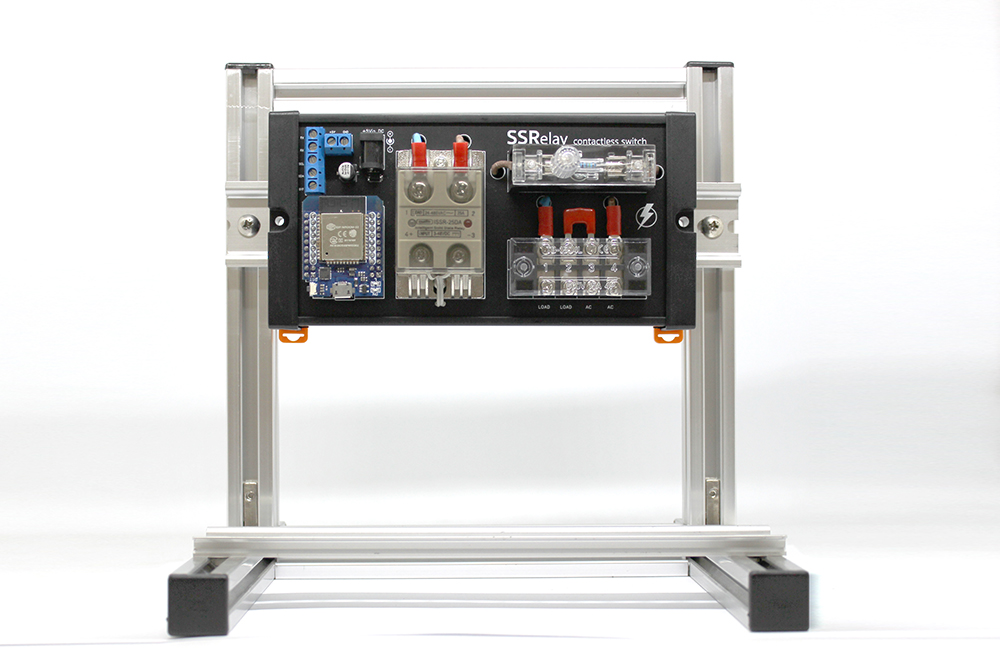

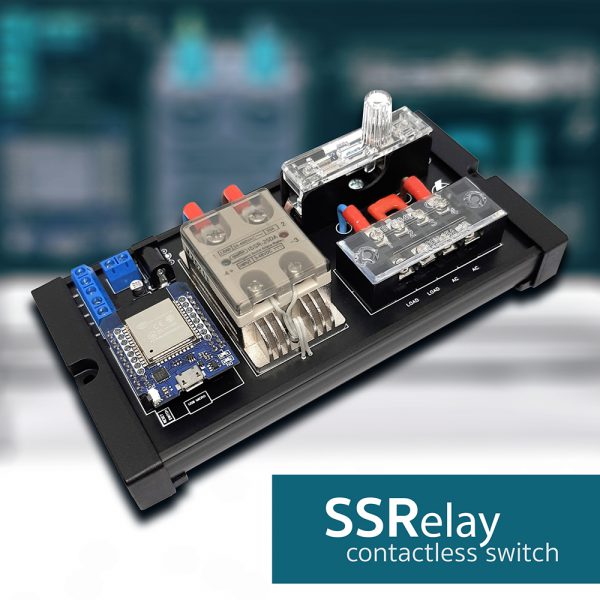

ESP32 DC to AC Contactless Switch Module

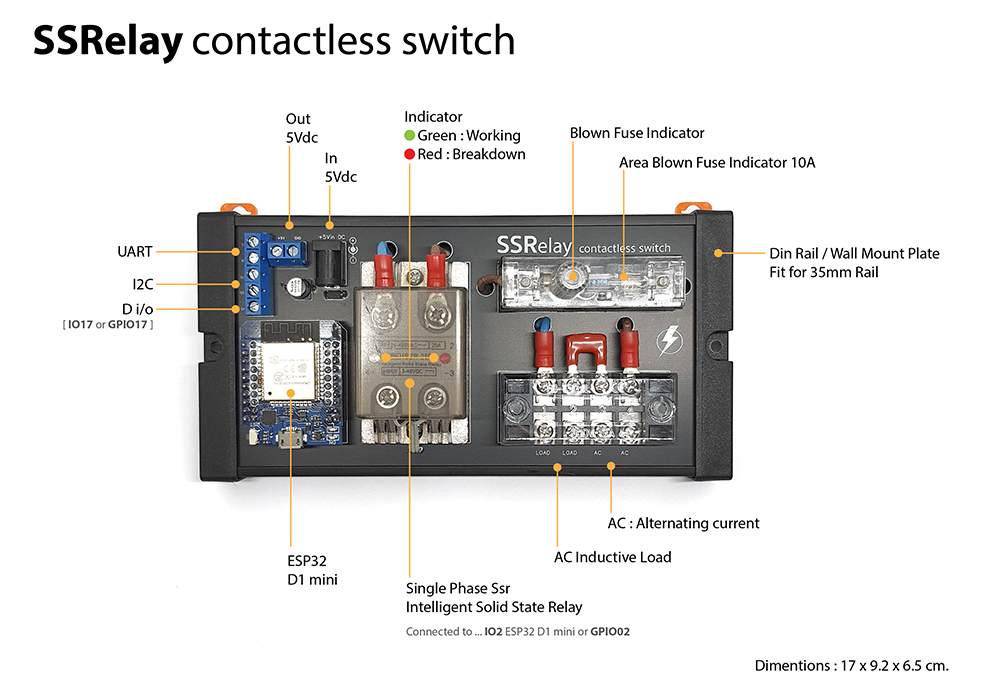

ชุดควบคุมอุปกรณ์ไฟฟ้ากระแสสลับแบบไม่มีหน้าสัมผัสด้วย Solid State Relay พร้อมบอร์ดประมวลผล ESP32 NodeMCU และ DIN Rail Mount Carrier ติดตั้งใช้งานได้ทั้งบนราง Din Rail หรือติดผนัง (Wall Mount) ฐานใส่ฟิวส์และขั้วต่อสายไฟ AC. ผลิตจากวัสดุที่มีคุณภาพสูงเพื่อความปลอดภัยในการใช้งาน แยกส่วน Input / Output แบบ Galvanic Isolation เพื่อป้องกันไม่ให้สัญญาณรบกวนจากอุปกรณ์ไฟฟ้าแบบ Inductive Load เช่น มอเตอร์ ปั๊มน้ำ มารบกวนการทำงานของบอร์ดประมวลผล

Solid State Relay มีขนาดเล็กและน้ำหนักเบาพร้อม Aluminium Heatsink ระบายความร้อน มีระบบปรับกระแสไฟฟ้าอัตโนมัติเมื่ออุณหภูมิสูงเกิน 110 ℃ เพื่อลดกำลังงานไฟฟ้าให้เกิดความสมดุลทางความร้อน จึงใช้งานได้ต่อเนื่องและช่วยให้มีอายุการใช้งานยาวนาน

ติดตั้งโดยใช้ Solid State Relay ที่มีอัตราทนกระแสสูงสุด 25 A. แต่ใช้งานโหลดไม่เกิน 10 A. จึงไม่ต้องติดตั้ง Heatsink ระบายความร้อนเพิ่มเติมทำให้อุปกรณ์มีขนาดเล็กและมีความทนทานในการใช้งานเพิ่มมากขึ้นเนื่องจากมีการเผื่ออัตราทนกระแสสูงสุดไว้มากกว่ากระแสที่ใช้งานจริงมากกว่าเท่าตัว

ข้อควรระวัง : โปรดอย่าต่อแหล่งไฟ DC Jack และ Micro USB พร้อมกัน บอร์ดอาจได้รับความเสียหายและในบางครั้งอาจรวมไปถึงคอมพิวเตอร์

คำเตือน : โปรดระมัดระวังการสัมผัสตัวบอร์ดเป็นอย่างมาก เมื่อต่อใช้งานไฟฟ้ากระแสสลับ

เรียนรู้การใช้งาน ESP32 MH-ET LIVE MiniKit (Wemos D1 Mini Compatible)

https://www.imiconsystem.com/product/esp32-d1/

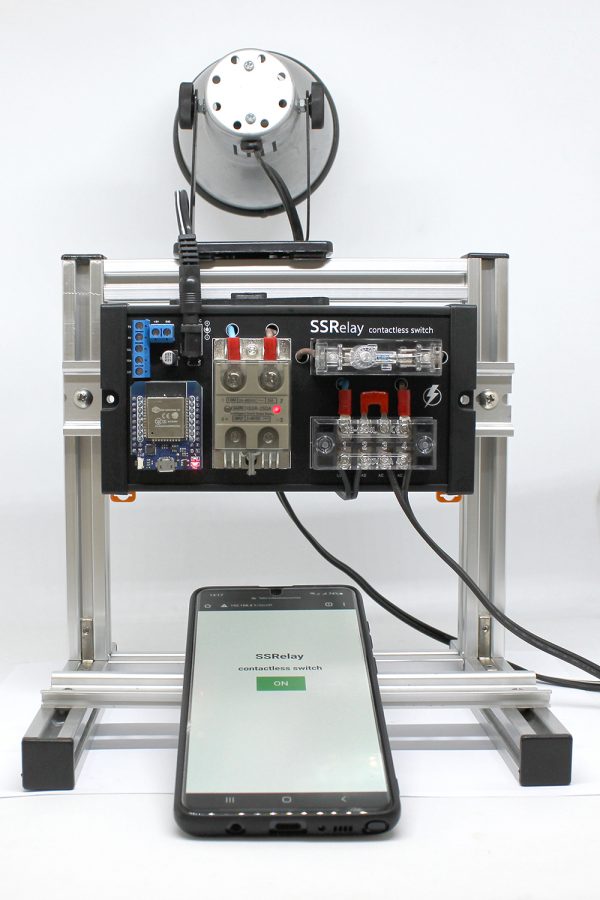

โค๊ดตามตัวอย่าง การควบคุมแบบ AP Mode ผ่านเว็บบราวเซอร์

Connecting wifi to…
SSID : SSRelay
PWD : 123456789
URL in this case, it is 192.168.4.1
