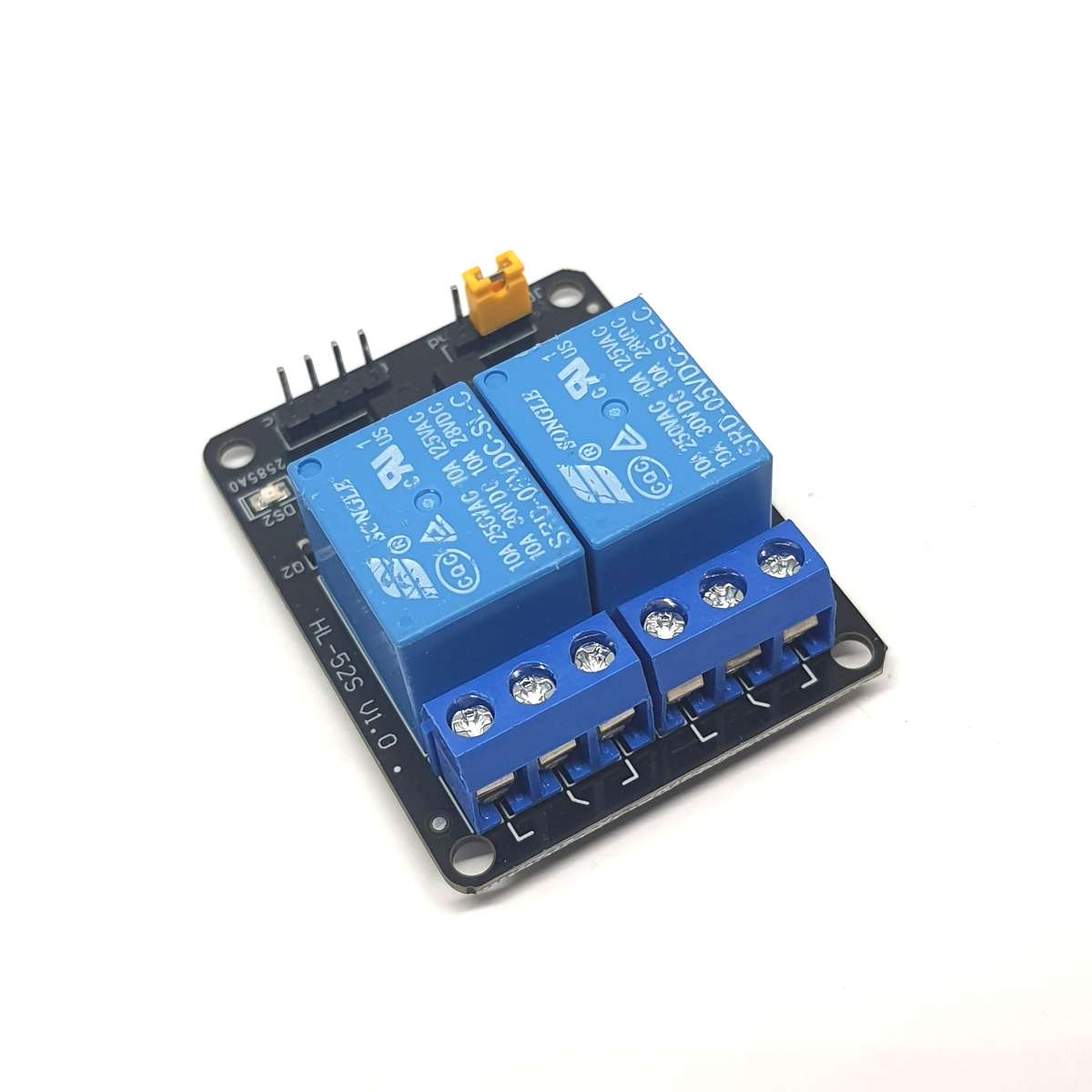

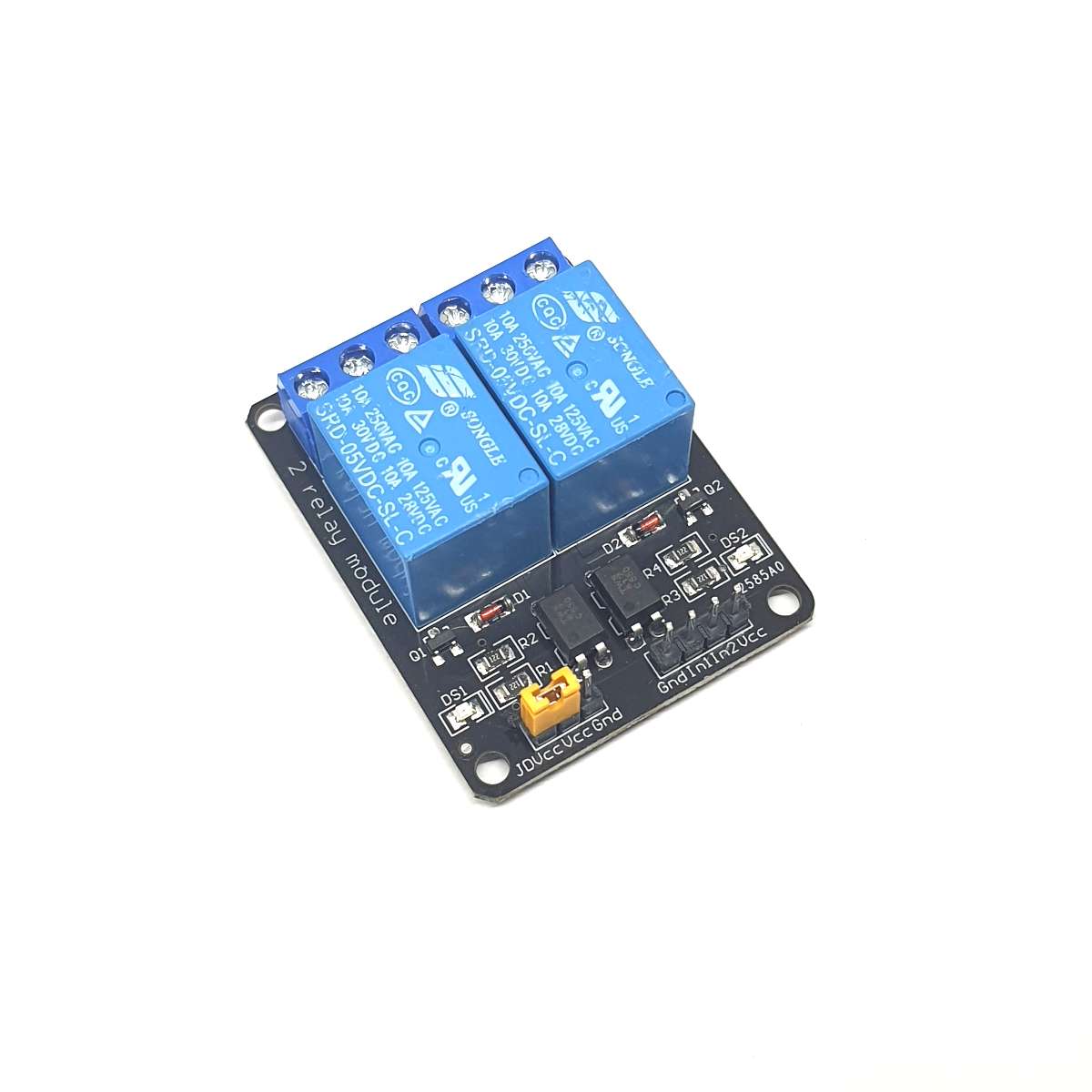

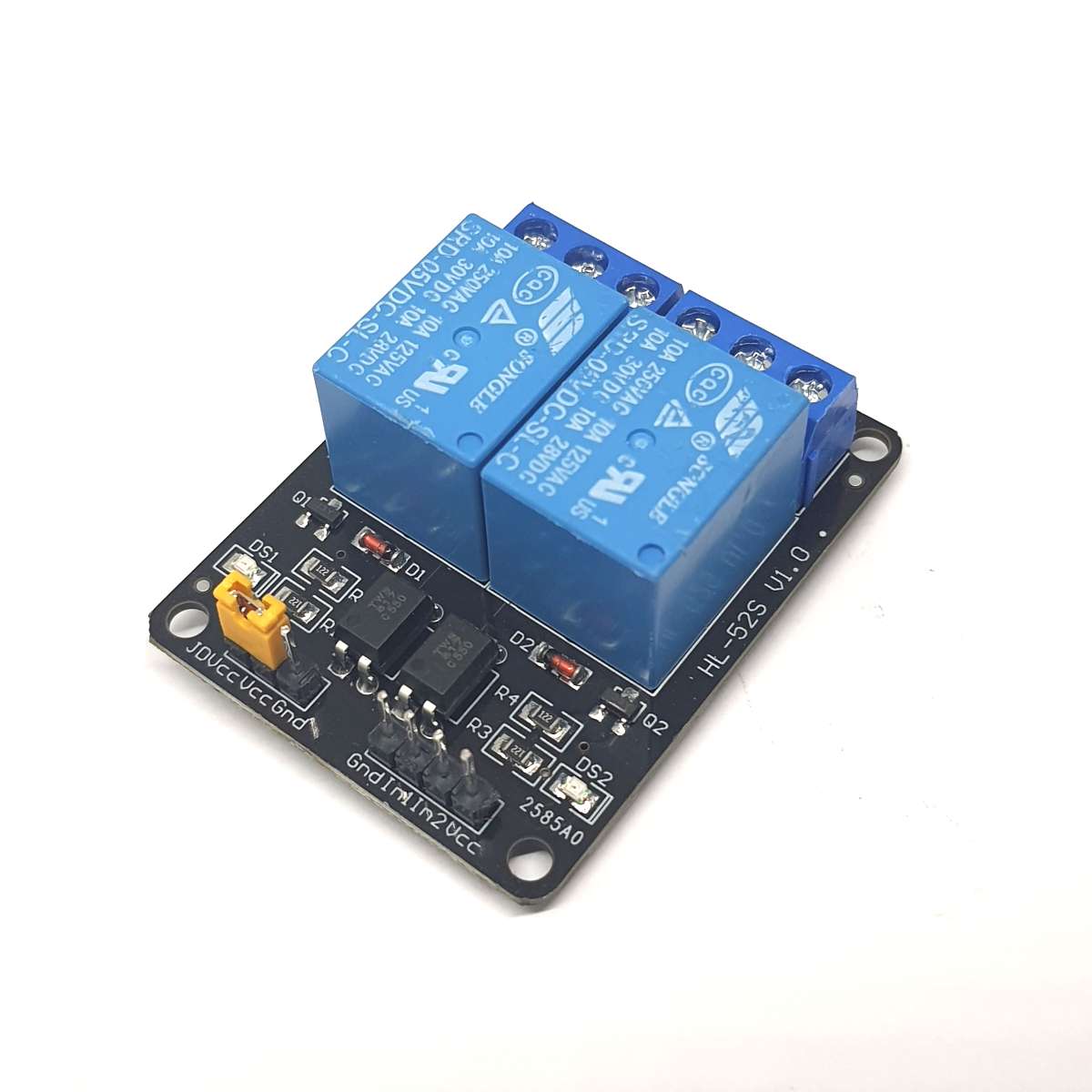

โมดูลรีเลย์ 2 ช่อง ขับด้วยแรงดัน 5V ออกแบบมาเพื่อควบคุมอุปกรณ์ไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC) ผ่านสัญญาณดิจิทัลจากไมโครคอนโทรลเลอร์
ทำงานแบบ Low Level Trigger คือ เมื่อสั่งสัญญาณขา IN เป็น “LOW (0V)” รีเลย์จะทำงานทันที

เหมาะสำหรับงาน:

• ระบบ IoT เปิด–ปิดอุปกรณ์ไฟฟ้า

• ระบบบ้านอัจฉริยะ (Smart Home)

• ระบบควบคุมปั๊มน้ำ หลอดไฟ พัดลม

• โปรเจกต์ทดลองและงานสอนด้านอิเล็กทรอนิกส์

คุณสมบัติทางเทคนิค

• แรงดันเลี้ยงโมดูล: 5VDC

• จำนวนช่องรีเลย์: 2 Channel

• รูปแบบการสั่งงาน: Low Level Trigger (Active LOW)

• รองรับโหลด:

  • AC 250V 10A (สูงสุด)

  • DC 30V 10A (สูงสุด)

• มี LED แสดงสถานะการทำงานแต่ละช่อง

• มีทรานซิสเตอร์ขับรีเลย์ในตัว

• มี Optocoupler แยกสัญญาณเพื่อความปลอดภัย

หลักการทำงาน (Low Level คืออะไร?)

• ส่งค่า HIGH (5V) → รีเลย์ “ไม่ทำงาน”

• ส่งค่า LOW (0V) → รีเลย์ “ทำงาน”

เหมาะกับบอร์ดที่ค่าเริ่มต้นเป็น HIGH หรือระบบที่ต้องการ Fail-safe บางรูปแบบ

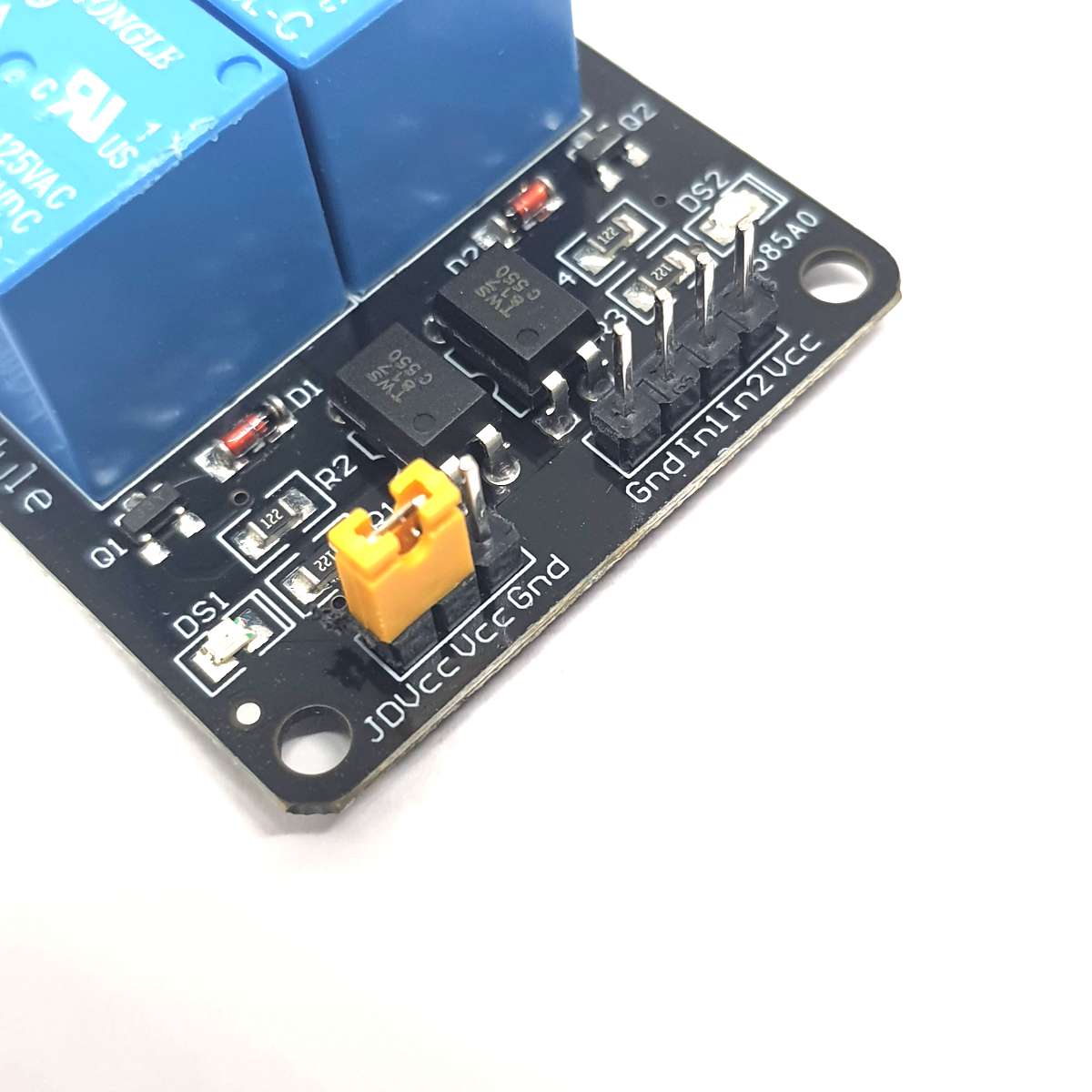

ผังขาเชื่อมต่อ

ฝั่งควบคุม (Control Side)

• VCC → 5V

• GND → GND

• IN1 → ควบคุมรีเลย์ช่อง 1

• IN2 → ควบคุมรีเลย์ช่อง 2

ฝั่งโหลด (Relay Output)

• COM → ขากลาง

• NO → ปกติไม่ต่อ (จะต่อเมื่อรีเลย์ทำงาน)

• NC → ปกติต่อ (จะตัดเมื่อรีเลย์ทำงาน)

ตัวอย่างการใช้งานกับ Arduino

#define RELAY1 26
#define RELAY2 25

void setup() {
pinMode(RELAY1, OUTPUT);
pinMode(RELAY2, OUTPUT);

digitalWrite(RELAY1, HIGH); // ปิดรีเลย์ (Low Level Trigger)
digitalWrite(RELAY2, HIGH);
}

void loop() {
digitalWrite(RELAY1, LOW); // เปิดรีเลย์ช่อง 1
delay(1000);
digitalWrite(RELAY1, HIGH); // ปิดรีเลย์ช่อง 1
delay(1000);
}
