คำอธิบาย

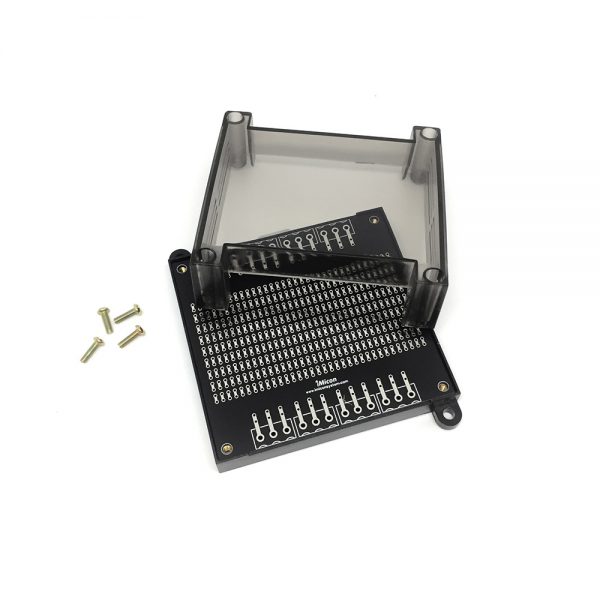

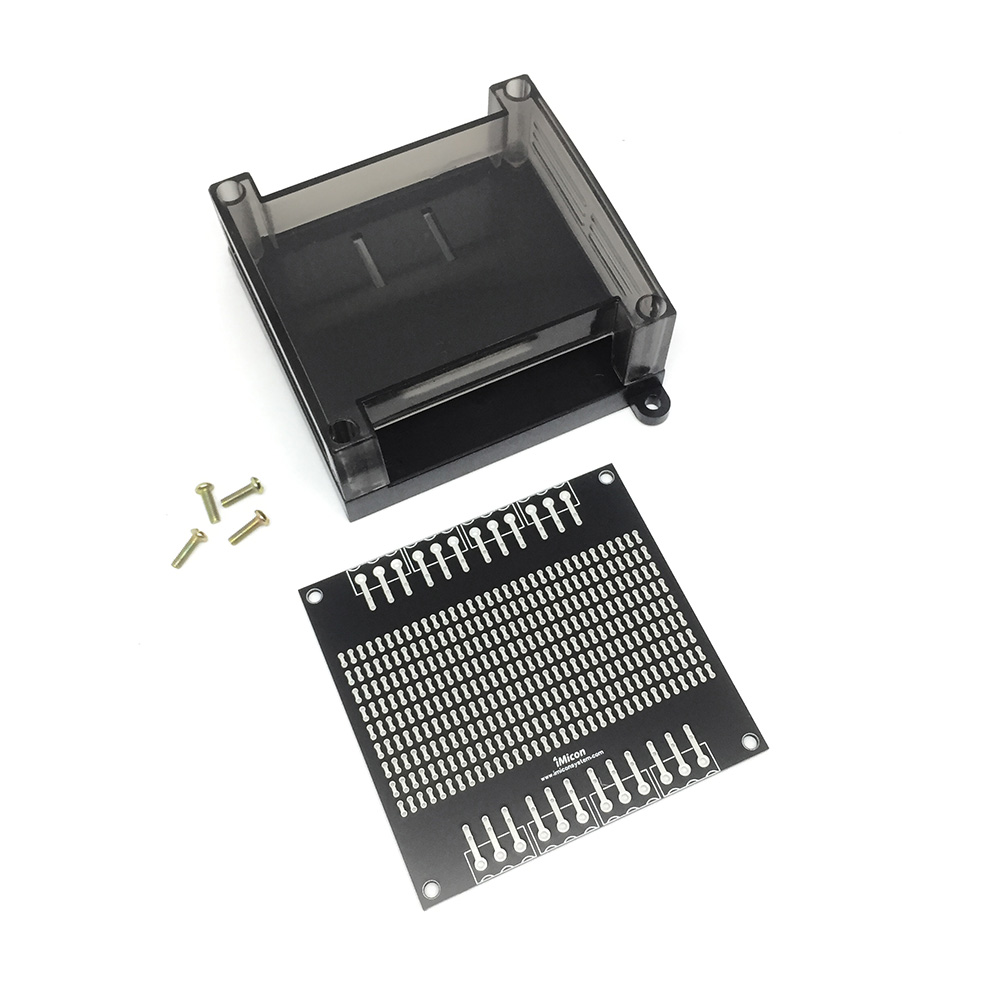

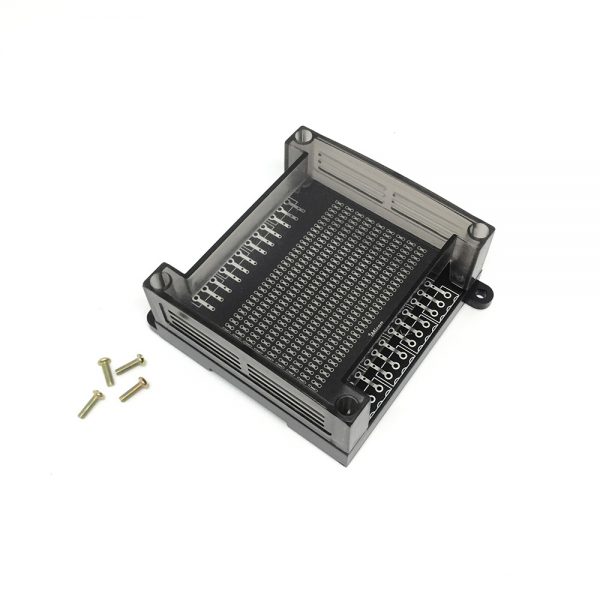

ชุดแผ่นปริ้นอเนกประสงค์ 9×9.5 cm IMI-PLC24 Protobox Enclosure คือ  กล่องใส่แผงวงจรมาตรฐาน IP54 สำหรับติดผนัง (Wall Mount) หรือติดตั้งบนราง Din Rail ผลิตจากพลาสติก ABS พร้อมแผ่น PCB Breadboard แบบ Universal Printed Circuit Board ที่ออกแบบให้เข้ากันได้อย่างลงตัวกับกล่องใส่แผงวงจร สำหรับประกอบวงจรใช้งานตามความต้องการ

ชุดแผ่นปริ้นอเนกประสงค์ 9×9.5 cm IMI-PLC24 Protobox Enclosure ประกอบด้วย

1.กล่อง IMI-PLC24 Din Rail/Wall Mount Enclosure

• Model : IMI-PLC24
• ผลิตจาก ABS Plastic
• กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
• กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
• กล่องมาตรฐาน IP54
• ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 9.5 x 4 ซม.
• ฝาโปร่งแสง

2.PCB Breadboard PCB-PIMI-C24

for IMI-PLC01 , IMI-PLC02 , IMI-PLC24

คุณสมบัติ:

• ขนาด: แผ่นปริ้นอเนกประสงค์ขนาด 9×9.5 ซม. เหมาะสำหรับโปรเจกต์ที่ต้องการขนาดเล็กและพกพาได้ง่าย
• วัสดุ: ผลิตจากวัสดุคุณภาพสูงที่ทนทานและมีความแข็งแรง เพื่อให้แผ่นปริ้นอเนกประสงค์มีความทนทานต่อการใช้งานในระยะยาว
• ความหลากหลายในการใช้งาน: แผ่นปริ้นอเนกประสงค์สามารถใช้ในการสร้างวงจรอเนกประสงค์ตามความต้องการของผู้ใช้ ไม่ว่าจะเป็นโปรเจกต์อิเล็กทรอนิกส์, โปรเจกต์ IoT, หรือโปรเจกต์อื่น ๆ ที่ต้องการแผงวงจรขนาดเล็ก
• อเนกประสงค์: แผ่นปริ้นอเนกประสงค์ช่วยให้ผู้ใช้สามารถสร้างแผงวงจรได้อย่างง่ายดายและมีความยืดหยุ่นในการออกแบบ โดยมีพื้นที่ที่เพียงพอให้สามารถเชื่อมต่ออุปกรณ์ต่าง ๆ ได้อย่างสะดวกสบาย

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm
