คำอธิบาย

ชุดแผ่นปริ้นอเนกประสงค์ 9×8.5 cm IMI-S09 Protobox Enclosure เป็นสินค้าที่มีความหลากหลายในการใช้งาน และมีคุณสมบัติที่น่าสนใจสำหรับผู้ใช้งานที่ต้องการสร้างวงจรอิเล็กทรอนิกส์หรือเซ็นเซอร์เพื่อติดผนัง (Wall Mount) ให้สามารถทำงานได้อย่างมีประสิทธิภาพ โดยมาพร้อมกับกล่องใส่แผงวงจรที่ผลิตจากวัสดุพลาสติก ABS ที่มีความทนทานต่อการใช้งานในสภาพแวดล้อมที่ต้องติดตั้งได้ภายนอกอาคาร รวมถึงสามารถทนทานต่อความชื้นและฝุ่นละอองต่างๆ ตามมาตรฐาน IP65

ในแพ็กเกจนี้ยังรวมถึงแผ่น PCB Breadboard แบบ Universal Printed Circuit Board ที่ออกแบบมาเพื่อให้สามารถเชื่อมต่อและประกอบวงจรได้อย่างลงตัวกับกล่องใส่แผงวงจรได้โดยง่าย นอกจากนี้ยังสามารถปรับแต่งและทดลองวงจรได้ก่อนติดตั้งในสถานที่จริง จึงเป็นอุปกรณ์ที่มีความสะดวกสบายและมีประสิทธิภาพสำหรับการใช้งานตามความต้องการของผู้ใช้งาน

ชุดแผ่นปริ้นอเนกประสงค์ 9×8.5 cm IMI-S09 Protobox Enclosure ประกอบด้วย

1.กล่อง IMI-S09

• Model : IMI-S09
• ผลิตจาก ABS Plastic
• ใช้งานได้ในลักษณะติดผนัง (Wall Mount)
• กล่องมาตรฐาน IP65
• ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 8.5 x 4 ซม.
• ตัวเลือกสี ขาวหรือดำ

2.PCB Breadboard PCB-IMI-S09

คุณสมบัติ:

• ขนาด: แผ่นปริ้นอเนกประสงค์ขนาด 9×8.5 ซม. เหมาะสำหรับโปรเจกต์ที่ต้องการขนาดเล็กและพกพาได้ง่าย
• วัสดุ: ผลิตจากวัสดุคุณภาพสูงที่ทนทานและมีความแข็งแรง เพื่อให้แผ่นปริ้นอเนกประสงค์มีความทนทานต่อการใช้งานในระยะยาว
• ความหลากหลายในการใช้งาน: แผ่นปริ้นอเนกประสงค์สามารถใช้ในการสร้างวงจรอเนกประสงค์ตามความต้องการของผู้ใช้ ไม่ว่าจะเป็นโปรเจกต์อิเล็กทรอนิกส์, โปรเจกต์ IoT, หรือโปรเจกต์อื่น ๆ ที่ต้องการแผงวงจรขนาดเล็ก
• อเนกประสงค์: แผ่นปริ้นอเนกประสงค์ช่วยให้ผู้ใช้สามารถสร้างแผงวงจรได้อย่างง่ายดายและมีความยืดหยุ่นในการออกแบบ โดยมีพื้นที่ที่เพียงพอให้สามารถเชื่อมต่ออุปกรณ์ต่าง ๆ ได้อย่างสะดวกสบาย

PCB Specifications

• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm

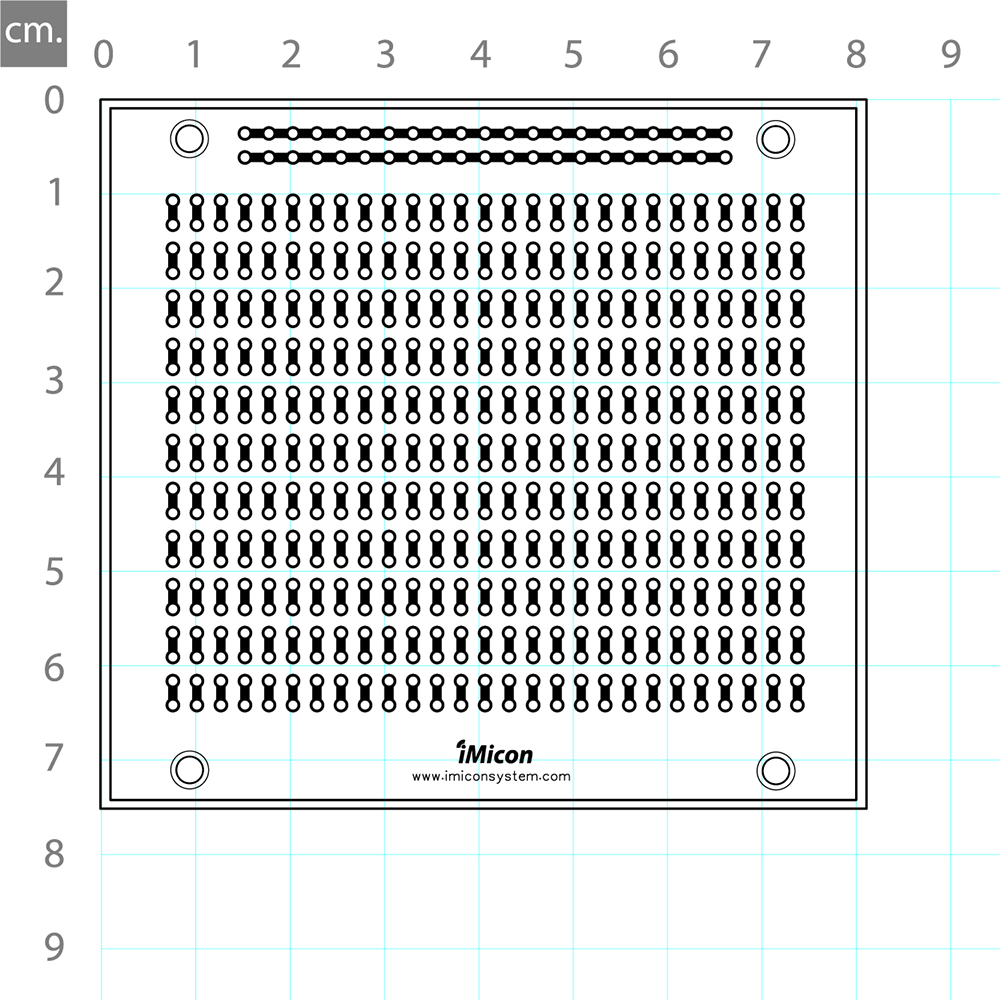

PCB สำหรับ IMI-S09 ABS Plastic Project Box
