คำอธิบาย

บอร์ด 2in1 Buck Converter DC to DC Step Down Protomaker พร้อมกล่อง IMI-PLC06 Din Rail/Wall Mount คือบอร์ดสำหรับสร้างต้นแบบหรือโครงงานแบบอเนกประสงค์ที่ประมวลผลด้วยบอร์ด Esp32 devkit v1 / NodeMCU หรือ RaspberryPi Zero พร้อมวงจร Buck Converter สำหรับลดแรงดันไฟฟ้าแบบ DC to DC Step Down มีพื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติมและ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก 15 จุด

ในชุดประกอบด้วย

1. บอร์ด 2in1 Buck Converter DC to DC Step Down Protomaker

บอร์ด 2in1 Esp32 NodeMCU+Pi Zero Buck Converter DC to DC Step Down

บอร์ด 2in1 Buck Converter DC to DC Step Down Protomaker Specifications

1. Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 15 จุด
2. พื้นที่ Breadboard PCB สำหรับประกอบวงจร
3. Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Esp32 devkit v1 / NodeMCU หรือ RaspberryPi Zero
4. Switching Power Supply 5 V. 3A. แบบ Step Down (Buck Converter) รับแรงดัน D.C. Input ได้ 9-30 V.
5. Fuse ป้องกันไฟฟ้าลัดวงจรประกอบสำเร็จบนแผงวงจร
6. จุดต่อ Input Voltage แบบ Screw Terminal
7. ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 12.3 ซม.

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm

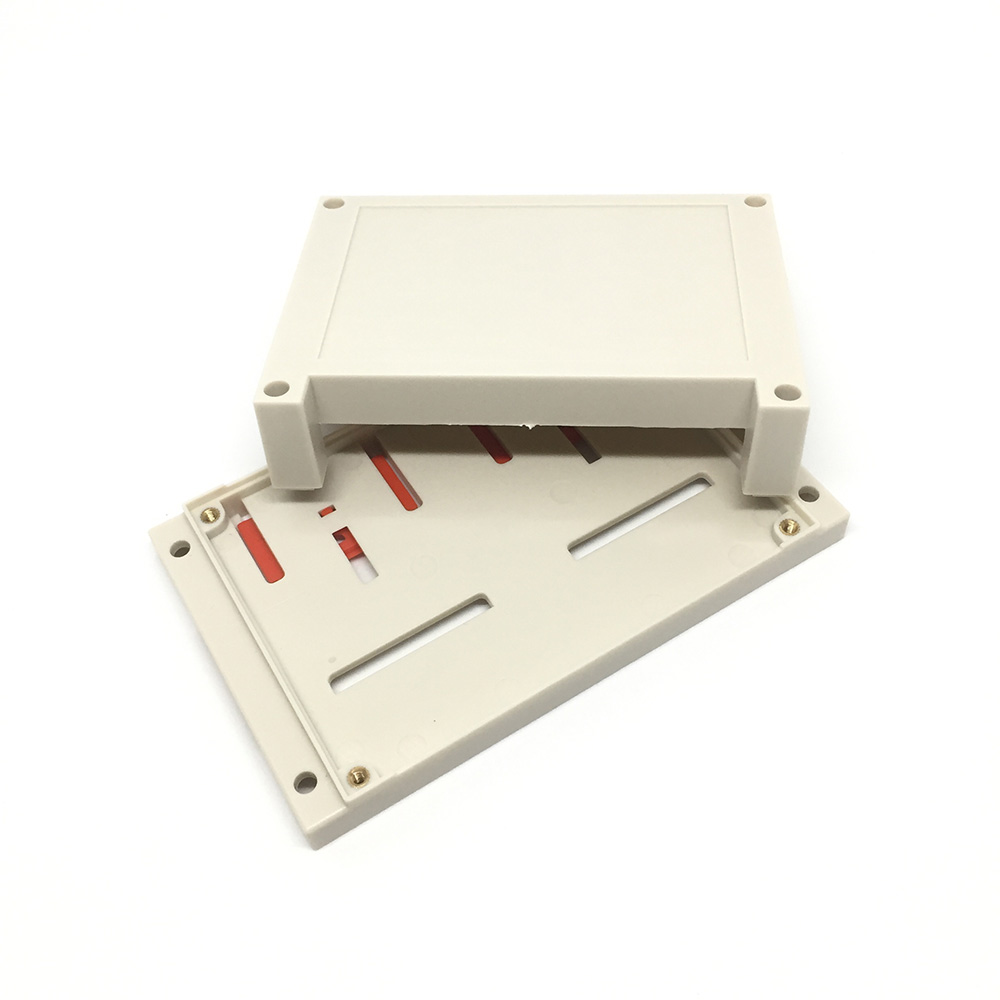

2. กล่องใส่แผงวงจร IMI-PLC06 Din Rail/Wall Mount Enclosure

กล่องใส่แผงวงจร IMI-PLC06 Din Rail/Wall Mount Enclosure  คือ กล่องใส่แผงวงจรมาตรฐาน IP54 สำหรับติดผนัง (Wall Mount) หรือติดตั้งบนราง Din Rail ผลิตจากพลาสติก ABS สำหรับใช้งานตามความต้องการ

• กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
• กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
• กล่องมาตรฐาน IP54
• ขนาดกล่อง (กว้าง x ยาว x สูง) 14.5 x 9 x 4 ซม.
• ตัวเลือกสี ขาวหรือดำ
