Dustation DevKit V1.2 บอร์ดพัฒนาสำหรับเซ็นเซอร์วัดฝุ่น PM2.5 และ อุณหภูมิ/ความชื้น
฿185.00 มีค่าจัดส่ง
out of stock!
Receive in-stock notifications for this.
รายละเอียดสินค้า
รายละเอียดเพิ่มเติม

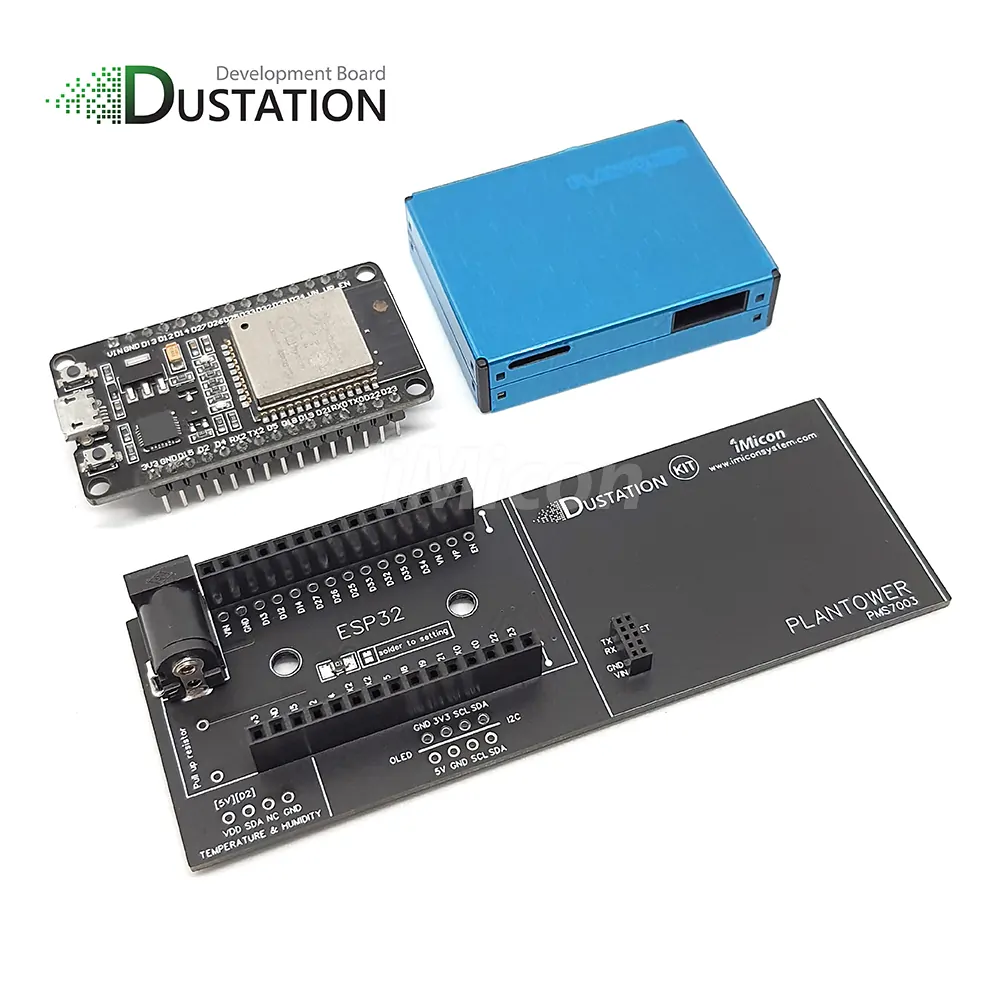

New Dustation DevKit V1.2 บอร์ดพัฒนาสำหรับเซ็นเซอร์วัดฝุ่น PM2.5 และ อุณหภูมิ/ความชื้น
สำหรับ Dust Sensor PMS7003 และ ESP32
- พื้นที่และคอนเนคเตอร์สำหรับ ESP32 DEVKIT V1
- พื้นที่และคอนเนคเตอร์สำหรับ PLANTOWER PMS7003
- Set pin /TTL level@3.3V, high level คือสถานะทำงานปกติ, low level คือโหมดหยุดการทำงาน
เชื่อมต่อกับขา GPIO2 [D2] ของ ESP32 (หากไม่บัดกรี จะใช้งานแบบต่อเนื่องได้ตามปกติ) - SDA ของ AM2302 เชื่อมต่อกับขา GPIO4 [D4] ของ ESP32
- เพิ่ม Pull up Resistor หากต้องการใช้

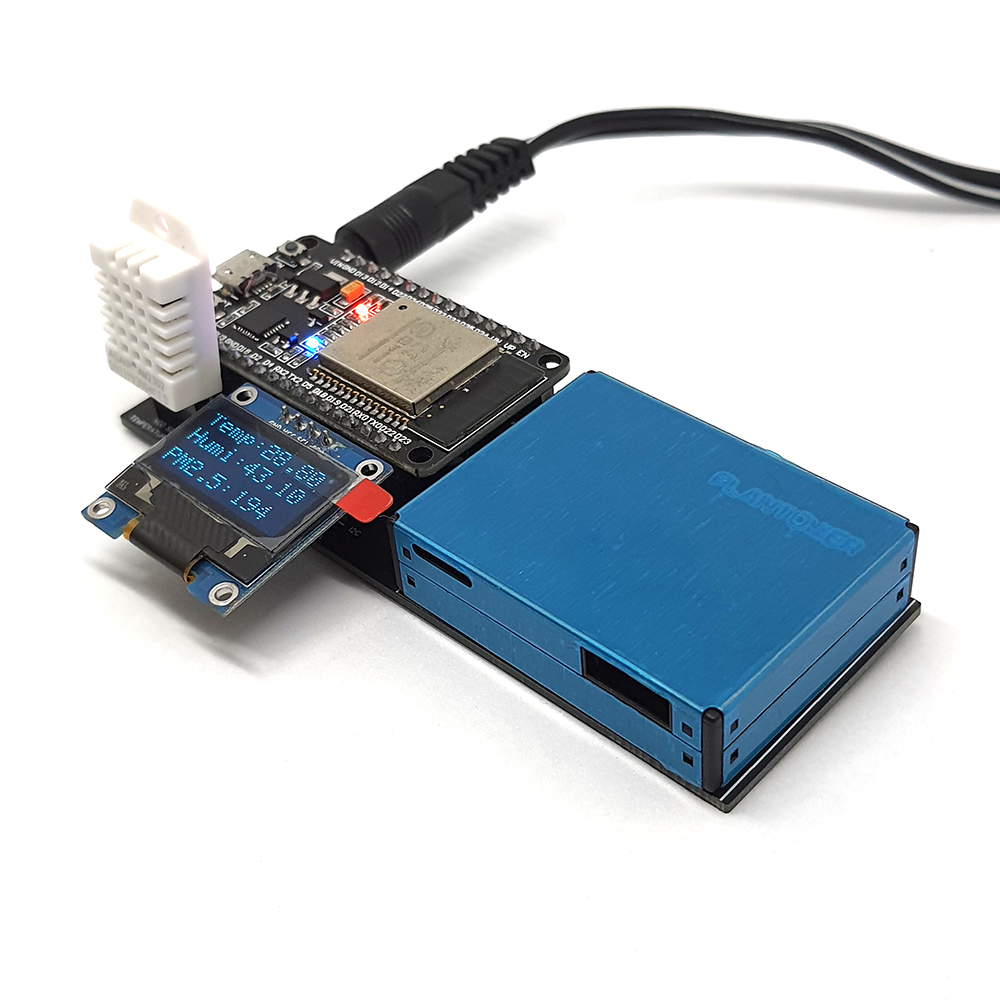

- จุดต่อจอ OLED ขนาด 0.96″ หรือ 1.3″ I2C interface
- 2.1mm, 5Vdc, Positive Polarity [ลบนอก บวกใน]
- Power Diode Protection ป้องกันการจ่ายไฟสลับขั้ว
ข้อมูลเพิ่มเติม
ข้อมูลเพิ่มเติม
| น้ำหนัก | 35 กรัม |
|---|---|
| ขนาดขนส่ง | 13 × 5 × 3 เซนติเมตร |
| ประเภทสินค้า | บอร์ดพัฒนา |
| ผู้ผลิต | อิมิคอน ซิสเท็ม |
| ผู้จัดจำหน่าย | ร้านอิมิคอนซิสเท็ม 14/44 ถ.ลำพูน-ป่าซาง ต.ในเมือง อ.เมือง จ.ลำพูน |
| วิธีใช้ | บอร์ดสร้างต้นแบบเครื่องวัดคุณภาพอากาศ |
| ข้อควรระวัง | โปรดตรวจสอบความถูกต้องในการต่อใช้งาน |
คู่มือการใช้งาน
Power supply warnings and cautions
สินค้าภายในกล่อง
*สินค้าเฉพาะตัวบอร์ด
ตัวอย่างการโปรแกรม
ตัวอย่างการต่อใช้งานกับโปรแกรม Arduino IDE
ติดตั้ง PMS Library
–> Sketch
–> Include Library
–> Manage Libraries…
ค้นหา PMS Library แล้วกด install
บอร์ด Dustation Dev Kit รุ่น 1.0 ใช้ UART0 [ TX0 , RX0 ] / Serial
บอร์ด Dustation Dev Kit รุ่น 1.2 ใช้ UART0 [ TX0 , RX0 ] / Serial
บอร์ด Dustation Dev Kit รุ่น 1.3 ใช้ UART2 [ TX2 , RX2 ] / Serial2
บอร์ด Dustation Dev Kit รุ่น 1.4 ใช้ UART2 [ TX2 , RX2 ] / Serial2
บอร์ด Dustation Dev Kit รุ่น 2.0 ใช้ UART2 [ TX2 , RX2 ] / Serial2
โปรดคัดลอกโค๊ดนี้เพื่อใช้งาน
–> Tools
—–> Board เลือกบอร์ดที่ใช้
—–> Port เลือกพอร์ตที่กำลังต่อใช้งาน
[ หากได้ติดตั้ง ไดรเวอร์ชิฟ usb สามารถ download จากลิ้งค์นี้ CP210x USB to UART Bridge VCP Drivers ]
–> Verify
–> Upload
[ หมายเหตุ : ในระหว่างการ upload ให้ถอด ESP32 หรือ PMS7003 อย่างใดอย่างหนึ่งออกจากกันก่อนเนื่องจาก usb serial และ uart ที่ต่อใช้งานอยู่ จะทำให้อัพโหลดไม่สำเร็จ ]
==> หลังจากอัพโหลดเสร็จสิ้นกด Serial Monitor ปุ่มมุมขวาด้านบนสุด เพื่อดูผลลัพธ์
ตัวอย่างโค๊ดเพื่อใช้ทดสอบการทำงานทั้งหมด
