Micromation Dev Board V1 2 in 1 Relay board 7 Channel

Micromation Dev Board V1 พร้อมกล่องและ ESP32

บอร์ดประยุกต์ สำหรับการเขียนโปรแกรมคอลโทรลที่สะดวกสำหรับใช้งานตามอเนกประสงค์ พร้อมกล่องมาตรฐาน IP54
เหมาะกับการสร้างต้นแบบหรือโครงงานระบบควบคุมอัตโนมัติ,งาน iot , Buck Convertor dc-to-dc stepdown
สำหรับจ่ายไฟเลี้ยงกระแสตรงได้ตั้งแต่ 9 – 30 V ( เข้ากันได้กับระบบโซล่าเซลล์ 12V / 24V ) พร้อม Output Relay มากถึง 7
Channel และ Screw Terminal สำหรับการเชื่อมต่ออุปกรณ์ภายนอก

2 in 1

รองรับคอลโทรเลอร์ทั้ง Raspberry Pi Zero และ ESP32 Devkit V1 สามารถใช้ตามความสะดวก

micromation-selection-controller

micromation-opto-isolator

Isolation

Join power เพื่อให้ง่ายต่อการใช้งาน และยังรองรับการทำงาน Opto power Isolator (สนันสนุนการแยกแหล่งจ่ายไฟ Opto-coupler
ทั้งไฟบวกและกราวด์ออกจากกันโดยสมบูรณ์ เพื่อเพิ่มประสิทธิภาพในการควบคุมวงจรไฟฟ้าให้มีความเสถียรของสัญญาณ,
ป้องกันไฟกระชากที่จะส่งผลต่อส่วนควบคุม)

micromation-join-and-opto-isolator

Specification

• – Main power : DC 9-30 V
• – Second power for opto-isolator : DC 5 V ( jumper to switch mode )
• – Support 2 in 1 : ESP32 DEVKET V1 / Raspberry Pi Zero ( jumper to switch mode )
• – 3 digital input/output
• – 1 Universal push button switch ( pull-down )
• – i/o expander i2c and uart

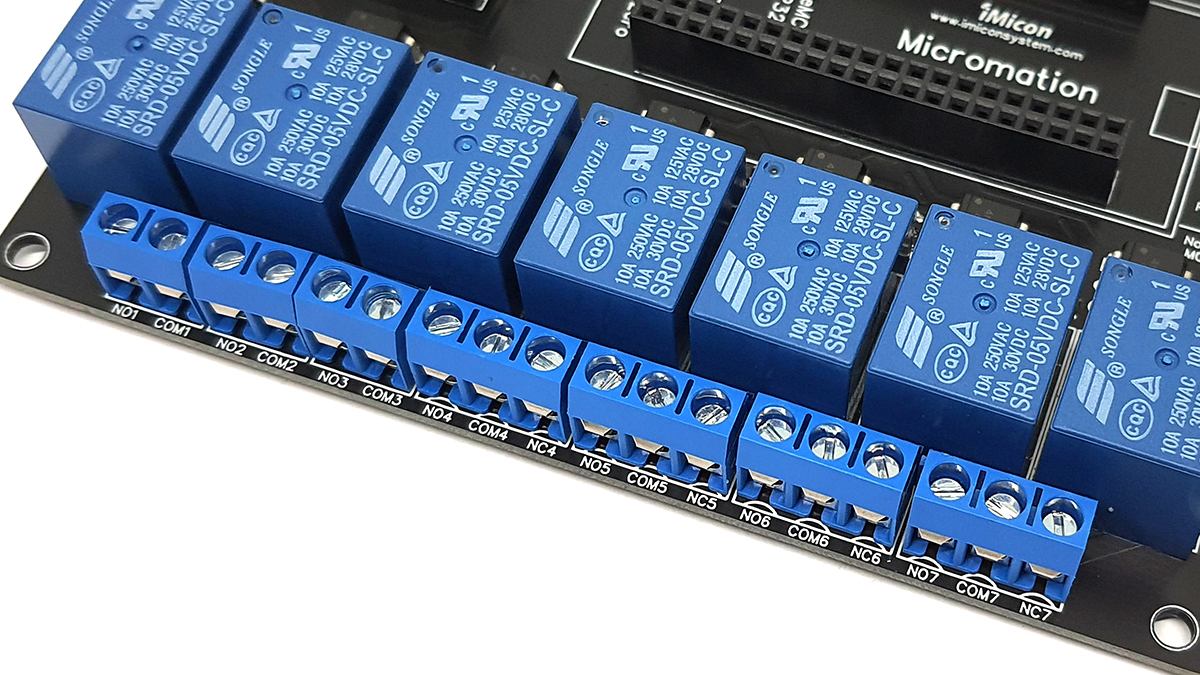

• – 7 Channel Relay 10A Active High ( 7 NO / 4 NC )
• – Opto-isolator Support and Join power

Documentation /  เอกสารประกอบการใช้งาน

ดาวน์โหลด : Micromation-documentation.pdf

Micromation Dev Board V1 Features

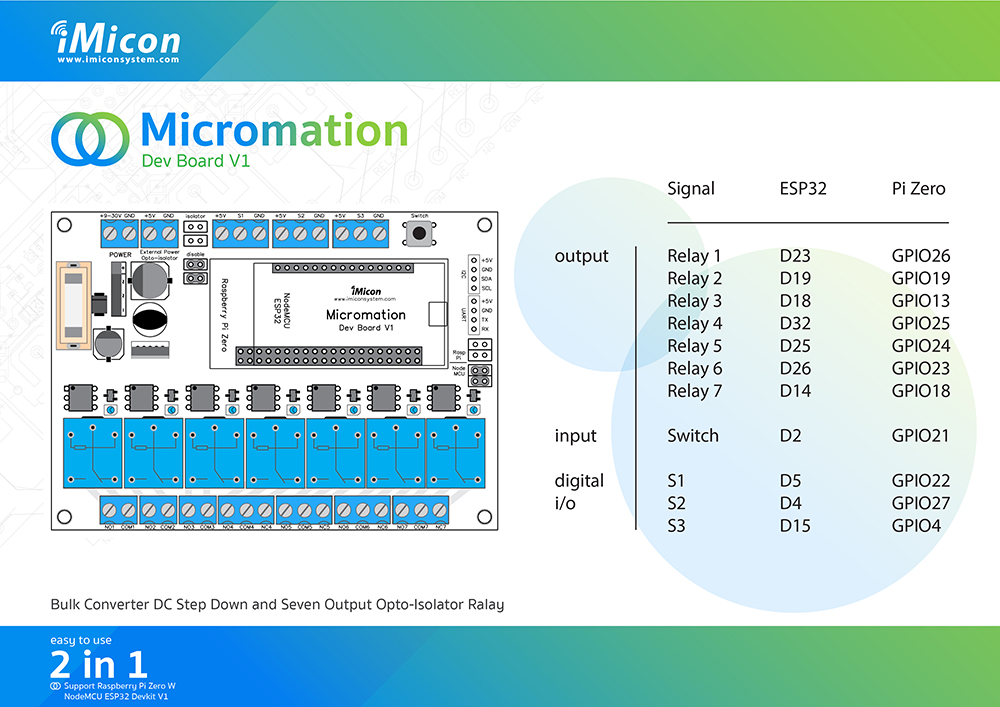

Micromation Dev Board V1 Pinout

Tutorials and Examples

ต้องการดาวน์โหลดโค๊ดตัวอย่างนี้ คลิกที่แท็บ “ตัวอย่างการใช้งาน”

ภาพตัวอย่างการต่อร่วมกับ interface ภายนอก I2C , UART , Digital i/o

ภาพตัวอย่างการต่อร่วมกับ interface ภายนอก I2C , UART , Digital i/o
