ชุดบอร์ด ESP32 AC Power ProtoAutomation Relay board 4 Channel
out of stock!
มีสินค้าอยู่ 50
มีสินค้าอยู่ 5
มีสินค้าอยู่ 32
out of stock!
฿1,170.00 มีค่าส่งเริ่มต้น 45 บาท ค่าจัดส่งเริ่มต้นโดยประมาณ อาจมีการเปลี่ยนแปลงตามที่อยู่หรือปริมาณที่ท่านเลือก ระบบจะคำนวณค่าจัดที่แท้จริงในหน้าชำระเงิน
out of stock!
Receive in-stock notifications for this.
รายละเอียดสินค้า
คำอธิบาย
เรียนลูกค้า,
ขอเรียนแจ้งว่าสินค้าที่ท่านกำลังดูอยู่ได้ เลิกผลิตแล้ว แต่เราได้พัฒนาและอัปเกรดเวอร์ชันใหม่เพื่อเพิ่มประสิทธิภาพและการใช้งานที่ดียิ่งขึ้น 🎉
โดยการใช้งานพื้นฐานยังคงใช้งาน Relay 4 channel ได้เช่นเดียวกัน แต่มีการเพิ่มประสิทธิภาพ ความสามารถ การปรับแต่งเพื่องานเฉพาะตัวอย่างแอดวานส์ การพัฒนาให้ยืดหยุ่นกับการใช้งานที่หลากหลายมายิ่งขึ้น จากเดิมที่รองรับ ESP-WROOM-32 (Xtensa LX6) ซึ่งเป็นหัวใจหลักของสินค้า iMicon มาอย่างยาวนาน สู่ i-Mation Pico Dev Board รุ่นใหม่ที่เปลี่ยนมารองรับ ESP32-S3 (Xtensa LX7) และคอลโทรลเลอร์รุ่นอื่นๆ ในตระกูล Pico ซึ่งจะช่วยเพิ่มสามารถในการปรับตัวให้เข้ากับเทคโนโลยีใหม่ๆ ที่อาจเกิดขึ้นในอนาคต
ท่านสามารถดูรายละเอียดของสินค้ารุ่นอัปเกรดได้ที่ลิงก์นี้:
👉 i-Mation Pico Dev Board
หากมีคำถามเพิ่มเติม เรายินดีให้บริการเสมอค่ะ 😊
ขอบคุณค่ะ
ทีมงาน iMicon System
ชุดบอร์ด ESP32 AC Power ProtoAutomation Board with ESP32 and Enclosure
ชุดบอร์ด ESP32 AC Power ProtoAutomation Board พร้อมกล่องและชุดประมวลผล

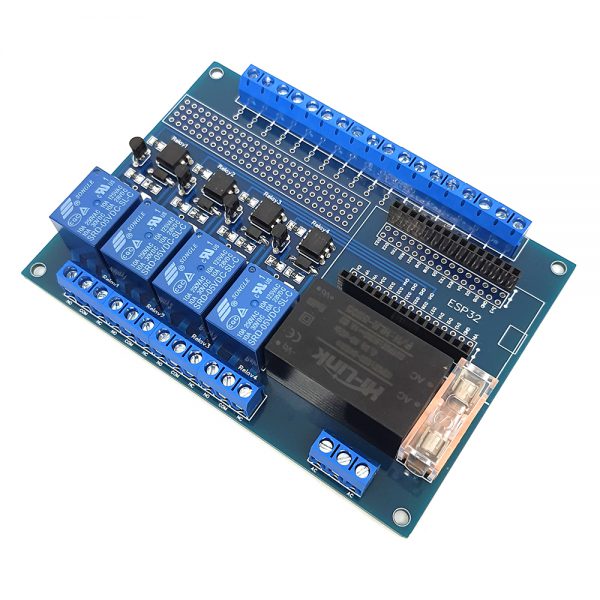

ชุดบอร์ด ESP32 AC Power ProtoAutomation พร้อมกล่องและชุดประมวลผล มาตรฐาน IP54 สำหรับสร้างต้นแบบหรือโครงงานระบบควบคุมอัตโนมัติขนาดเล็ก (Micro Automation) ด้วยบอร์ดประมวลผล ESP32 พร้อม Output Relay และ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก
Specifications
- Output SPDT Relay 4 จุด กระแสสูงสุด 10 A. พร้อม Screw Terminal สำหรับต่อ Load:รีเลย์มีความทนทานสูงและสามารถรับกระแสได้สูงสุดถึง 10 A ที่แต่ละจุด
- Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 18 จุด: ใช้งานง่ายด้วย Screw Terminal สำหรับการเชื่อมต่อและควบคุมอุปกรณ์ภายนอก คุณสามารถต่อสายไฟหรือสายสัญญาณของอุปกรณ์ที่คุณต้องการควบคุมได้อย่างสะดวกและง่ายตามความต้องการของคุณ
- พื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติม: มีพื้นที่ Breadboard PCB ที่สามารถใช้ประกอบวงจรเพิ่มเติมได้ตามความต้องการของคุณ เพื่อให้คุณสามารถปรับแต่งและขยายความสามารถของระบบได้ตามความต้องการของโครงงานหรือโครงการของคุณ
- Input Voltage AC 220 V. พร้อมวงจร Rectifier และ Fuse: มีวงจร Rectifier และ Fuse ที่ช่วยป้องกันการเกิดไฟฟ้าลัดวงจรอุปกรณ์บนบอร์ด และป้องกันความเสียหายที่อาจเกิดขึ้นจากสถานการณ์ที่ไม่คาดคิด
- Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Esp32
- ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 12.3 ซม.
PCB Specifications
- Layer count: 2
- Material: FR-4 Standard Tg 130-140/ Tg 155
- Dielectric constant: 4.5
- Finished Outer Layer Copper: 1oz
- Finished Inner Layer Copper: 0.5oz
- Solder mask opening/ expansion: 0.05mm
- Minimum annular ring: 1oz Copper 0.2mm
ESP32 AC Power ProtoAutomation Board พร้อมกล่องและชุดประมวลผล ประกอบด้วย
1. บอร์ด ESP32 AC Power ProtoAutomation
2. Esp32 NodeMCU
ESP32 is a series of low-cost, low-power system on a chip microcontrollers with integrated Wi-Fi and dual-mode Bluetooth. The ESP32 series employs a Tensilica Xtensa LX6 microprocessor in both dual-core and single-core variations and includes built-in antenna switches, RF balun, power amplifier, low-noise receive amplifier, filters, and power-management modules. ESP32 is created and developed by Espressif Systems, a Shanghai-based Chinese company, and is manufactured by TSMC using their 40 nm process. It is a successor to the ESP8266 microcontroller.
3.กล่อง IMI-PLC04 Din Rail/Wall Mount Enclosure มาตรฐาน IP54
IMI-PLC04-WHITE
IMI-PLC04-BLACK
- กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
- กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
- กล่องมาตรฐาน IP54
- ขนาดกล่อง (กว้าง x ยาว x สูง) 14.5 × 9 × 4 cm
- ตัวเลือกสี ขาว ดำ ใส
ข้อมูลเพิ่มเติม
ข้อมูลเพิ่มเติม
| น้ำหนัก | 250 กรัม |
|---|---|
| ขนาด | 16 × 10 × 6 เซนติเมตร |
| Connector สำหรับบอร์ดประมวลผล | |
| Input Voltage | |
| ประเภท Output | |
| จำนวน Relay Output | |
| Max Relay Output A. | |
| Screw Terminal สำหรับต่ออุปกรณ์ภายนอก | |
| ประเภทสินค้า | บอร์ดพัฒนา |
| ผู้ผลิต | อิมิคอน ซิสเท็ม |
| ผู้จัดจำหน่าย | ร้านอิมิคอนซิสเท็ม 14/44 ถ.ลำพูน-ป่าซาง ต.ในเมือง อ.เมือง จ.ลำพูน |
| วิธีใช้ | พัฒนาระบบอัตโนมัติ |
| ข้อควรระวัง | ระมัดระวังการสัมผัสบอร์ดเมื่อต่อใช้ไฟฟ้ากระแสสลับ |
คู่มือการใช้งาน
Attention:
Do not connect the power from USB port and Power in at the same time
โปรดอย่าต่อแหล่งจ่ายไฟหลัก และ USB ในเวลาเดียวกัน
Caution:
Be careful high voltages.
โปรดระมัดระวังการสัมผัสตัวบอร์ดเป็นอย่างมาก เมื่อต่อใช้งานรีเลย์กับแหล่งจ่ายไฟ AC
สินค้าภายในกล่อง
-
บอร์ด ESP32 AC Power ProtoAutomation
-
Esp32 NodeMCU
-
กล่อง IMI-PLC04 Din Rail/Wall Mount Enclosure มาตรฐาน IP54
ตัวอย่างการโปรแกรม
🔥 ดาวน์โหลดตัวอย่างการเขียนโปรแกรมประยุกต์ใช้งานบนบอร์ด ESP32 AC Power ProtoAutomation บน Github
ทดสอบการทำงานรีเลย์คัดลอกโค้ดนี้วางบน Sketch Board ของโปรแกรม Arduino IDE :
int relay1 = 26;
int relay2 = 25;
int relay3 = 33;
int relay4 = 32;
void setup() {
pinMode(relay1, OUTPUT);
pinMode(relay2, OUTPUT);
pinMode(relay3, OUTPUT);
pinMode(relay4, OUTPUT);
}
void loop() {
digitalWrite(relay1, HIGH);
delay(200);
digitalWrite(relay1, LOW);
digitalWrite(relay2, HIGH);
delay(200);
digitalWrite(relay2, LOW);
digitalWrite(relay3, HIGH);
delay(200);
digitalWrite(relay3, LOW);
digitalWrite(relay4, HIGH);
delay(200);
digitalWrite(relay4, LOW);
delay(500);
}
โค้ดสำหรับประยุกต์ใช้งาน ProtoAutomation ESP32 AC สำหรับคอนโทรลรีเลย์ด้วยเว็บบราวเซอร์ผ่าน WiFi แบบ AP Mode
Connecting wifi to…
SSID : Automation
PWD : 123456789
URL in this case, it is 192.168.4.1
โค้ดสำหรับควบคุมรีเลย์บอร์ด ProtoAutomation ผ่าน Blynk IoT Platform
ตัวอย่างประกอบ การตั้งค่าบนแอพพลิเคชั่น
ตัวอย่างโปรเจค
⚠️ รุ่นที่ใหม่กว่า
