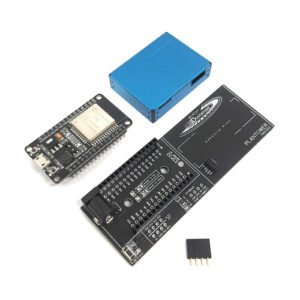

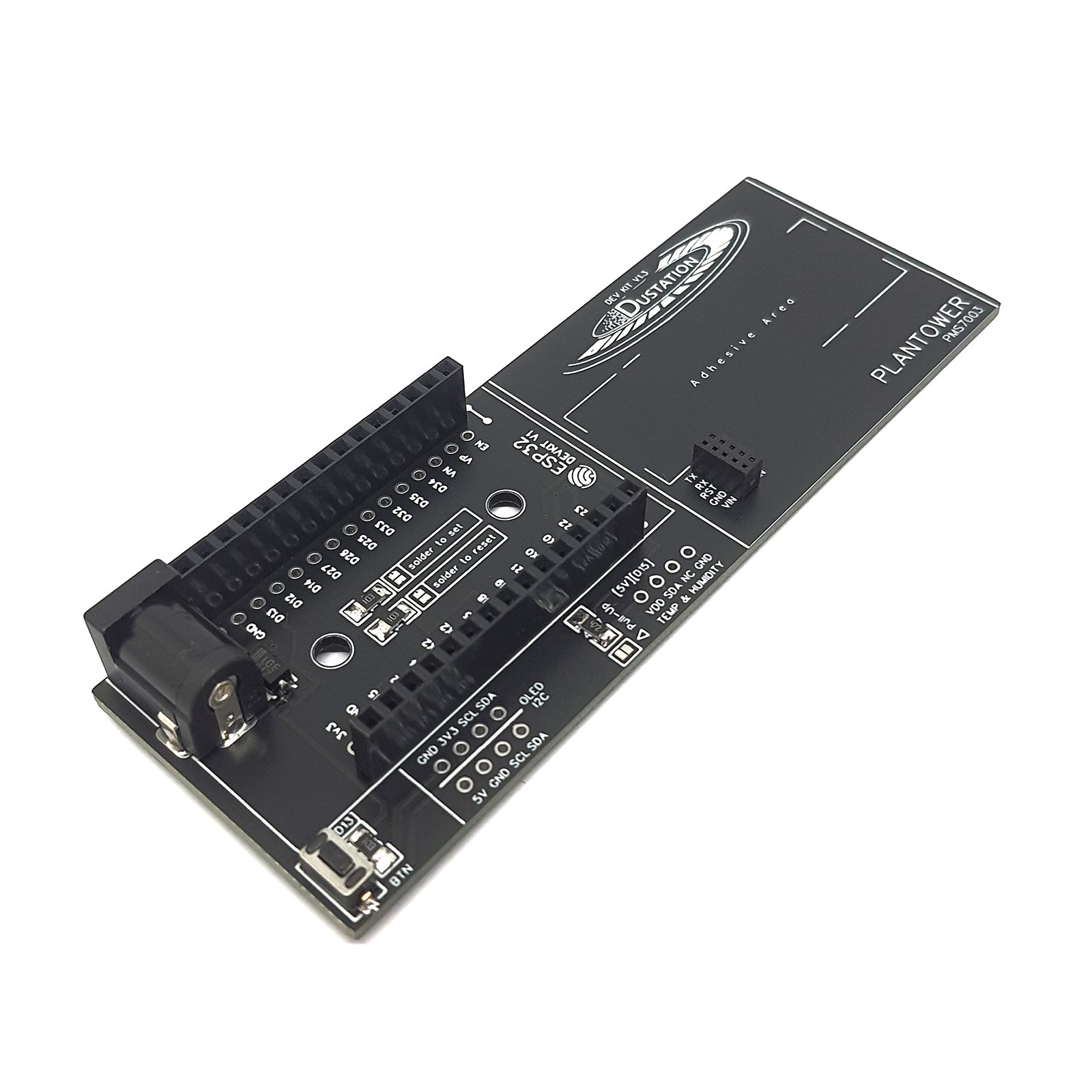

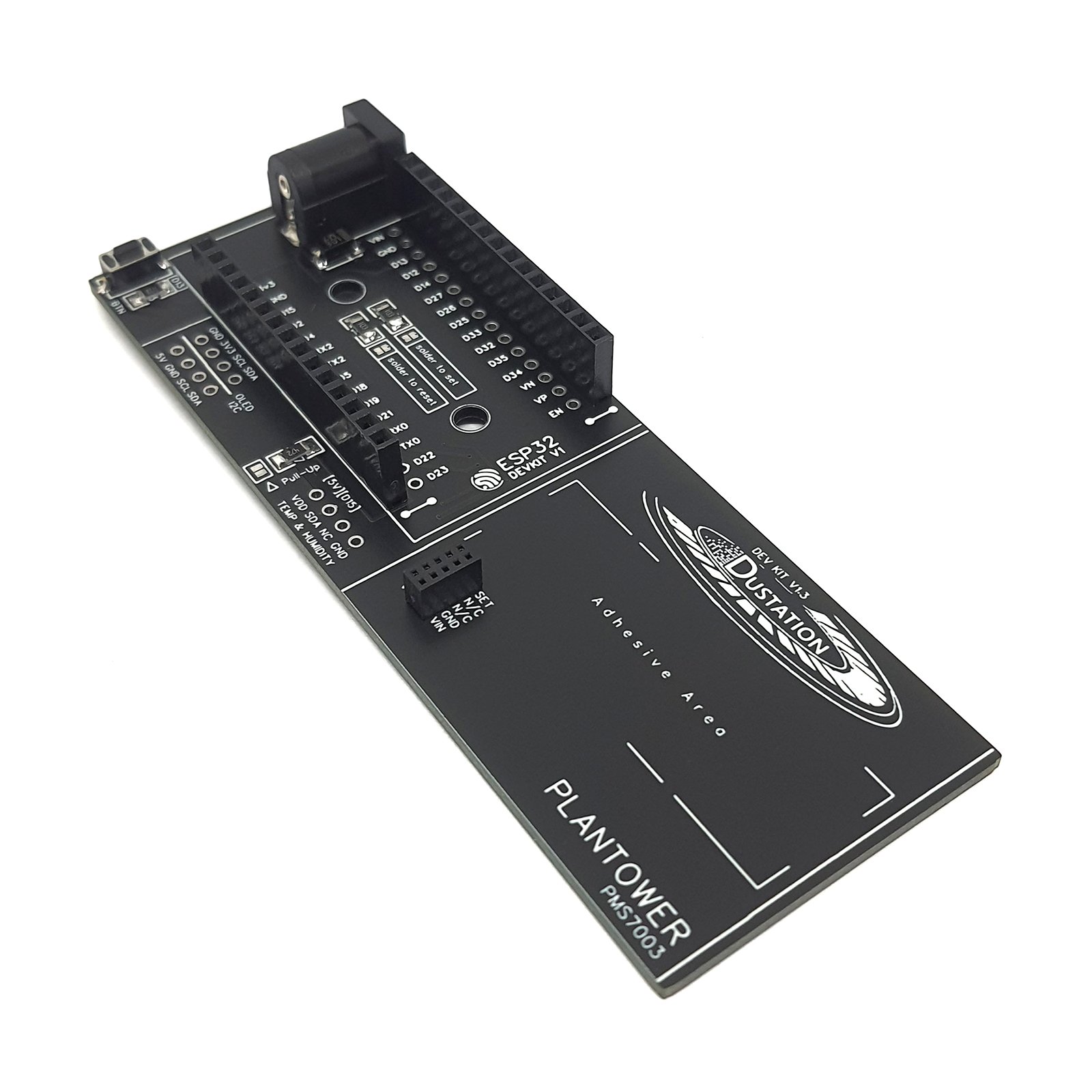

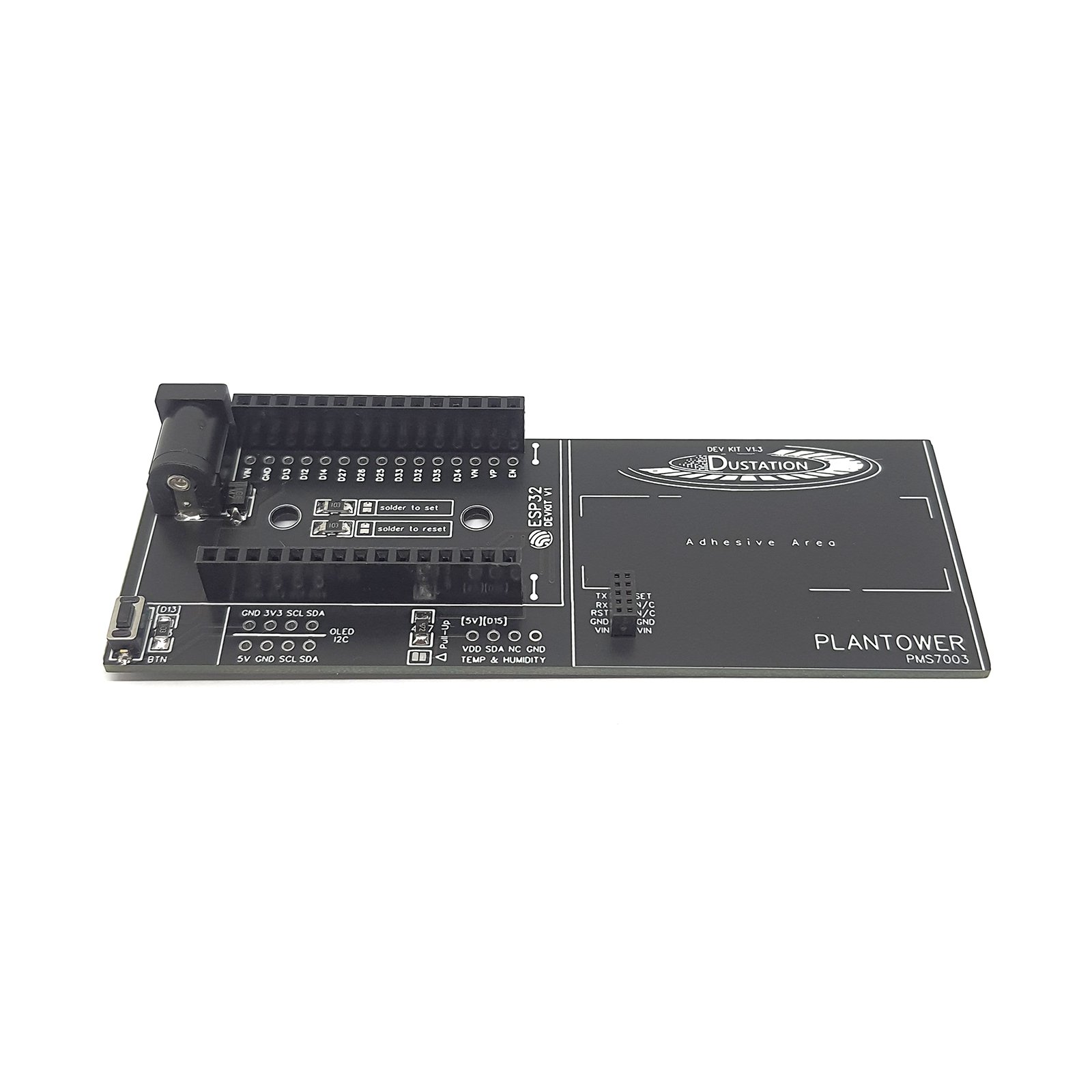

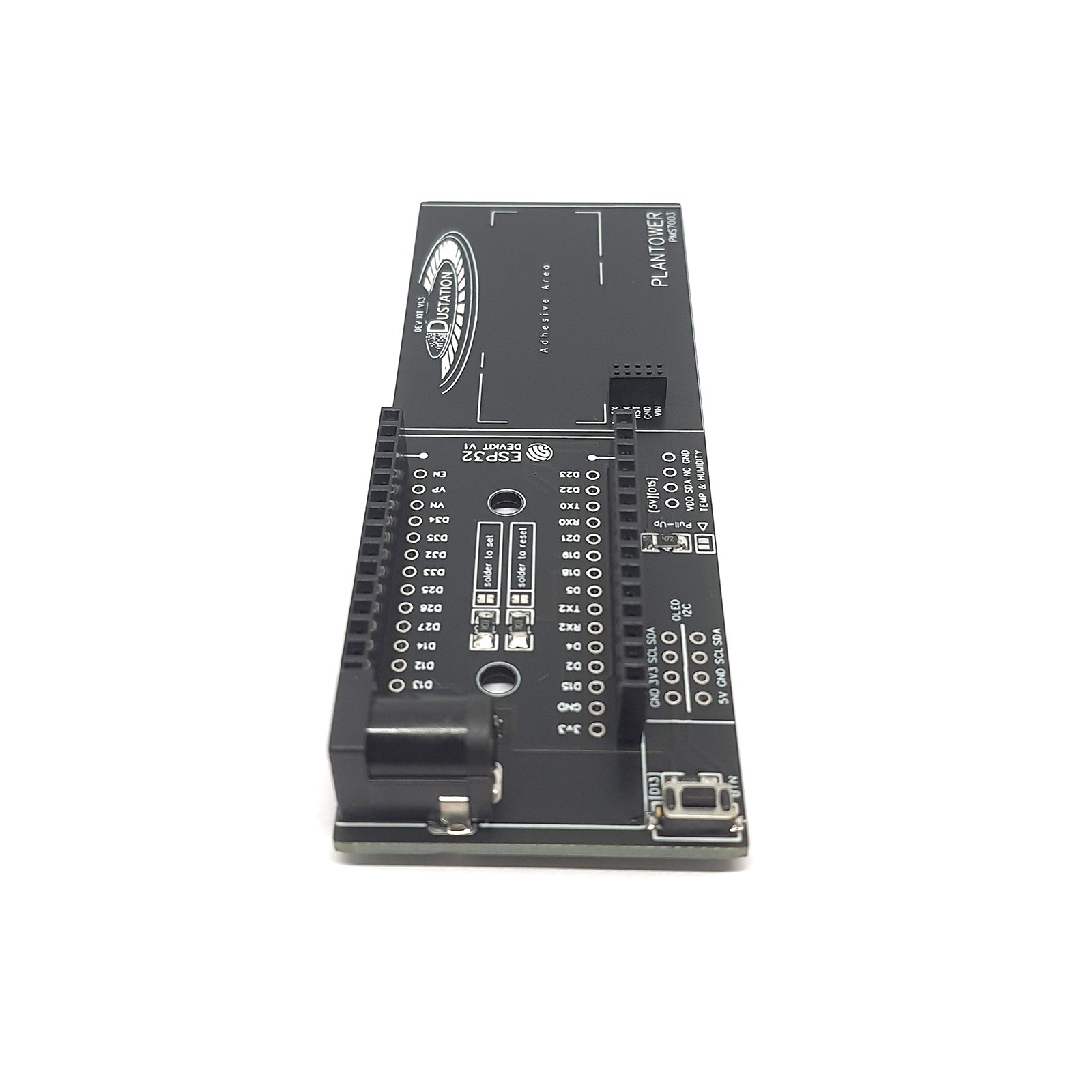

Dustation Dev Kit V1.3 บอร์ดพัฒนาชุดวัดคุณภาพอากาศ

Dustation Dev Kit V1.3

บอร์ดพัฒนาชุดวัดคุณภาพอากาศ ประกอบไปด้วยเซ็นเซอร์วัดค่าฝุ่นละอองขนาดเล็กในอากาศ pm1.0 pm2.5 pm10 [ PLANTOWER LASER DUST SENSOR | PMS7003 ] มีจุดเชื่อมต่อ SET และ RESET ที่สามารถใช้งานปรับเปลี่ยนการตั้งค่าตัวเซ็นเซอร์ได้อย่างเต็มรูปแบบ, พื้นที่และจุดเชื่อมต่อสำหรับเซ็นเซอร์สำหรับวัดค่าอุณหภูมิและความชื้น [ DHT22 / AM2302 ], ปุ่มกด Push button หรือ Custom Switch ที่สามารถประยุกต์ใช้ได้ตามความต้องการ,ตำแหน่ง I2C ที่รองรับการใช้งาน OLED Display ขนาด 0.96 นิ้ว และ ขนาด 1.3 นิ้ว

Specifications:

• น้ำหนัก 37 กรัม
• ขนาด 38 x 105 x 22 mm.
• พื้นที่และคอนเนคเตอร์สำหรับ ESP32 DEVKIT V1
• พื้นที่และคอนเนคเตอร์สำหรับ PLANTOWER PMS7003
• 2.1mm, 5Vdc, Positive Polarity [ลบนอก บวกใน] และ Power Protection ป้องกันการจ่ายไฟกลับขั้ว
• Custom Button เชื่อมต่อกับขา GPIO13 / D13 ของ ESP32  (Pull-Down)
• พื้นที่และจุดเชื่อมต่อสำหรับ DHT22/AM2302, SDA เชื่อมต่อกับขา GPIO15 [D15] ของ ESP32
  และจุดบัดกรีสำหรับ Pull up Resistor หากต้องการใช้งาน
  ( หากโมดูล DHT22/AM2302 ที่ใช้ที่มีการ Pull up Resistor ภายในอยู่แล้ว ไม่จำเป็นต้องบัดกรีจุดนี้ )
• พื้นที่และจุดเชื่อมต่อสำหรับจอ OLED ขนาด 0.96″ หรือ 1.3″ I2C interface
  ( โปรดสังเกต V และ GND ที่เหมาะสมต่อการใช้งาน , บอร์ดออกแบบไว้เพื่อรองรับการใช้งานจอที่มีความแตกต่างของ ขนาด และผู้ผลิต )
• พื้นที่และจุดเชื่อมต่อสำหรับจอแสดงผลและเซ็นเซอร์อุณหภูมิ/ความชื้น สำหรับการเลือกติดตั้งได้ทั้งแบบภายในหรือภายนอกตัวบอร์ด
• รองรับการใช้งาน Set Pin [D19] and Reset Pin [D18] (หากไม่บัดกรี จะใช้งานแบบต่อเนื่องได้ตามปกติ)

Dustation Dev Kit V1.3
