บอร์ด Raspberry Pi Zero Buck Converter DC to DC Step Down ProtoMaker พร้อมกล่องและชุดประมวลผล
เหลือ 1 ชิ้น
out of stock!
เหลือ 18 ชิ้น
฿1,625.00 มีค่าจัดส่ง
out of stock!
Receive in-stock notifications for this.
รายละเอียดสินค้า
รายละเอียดเพิ่มเติม

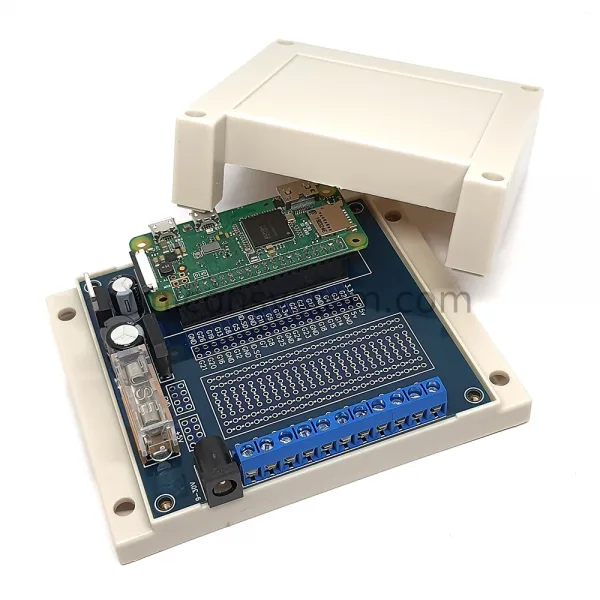

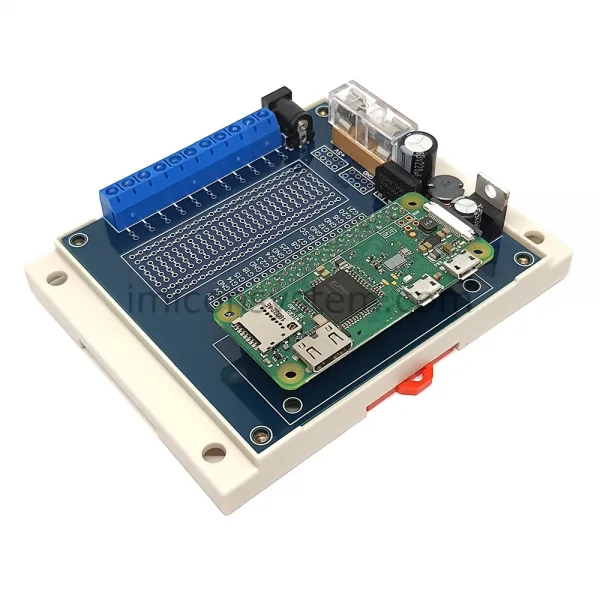

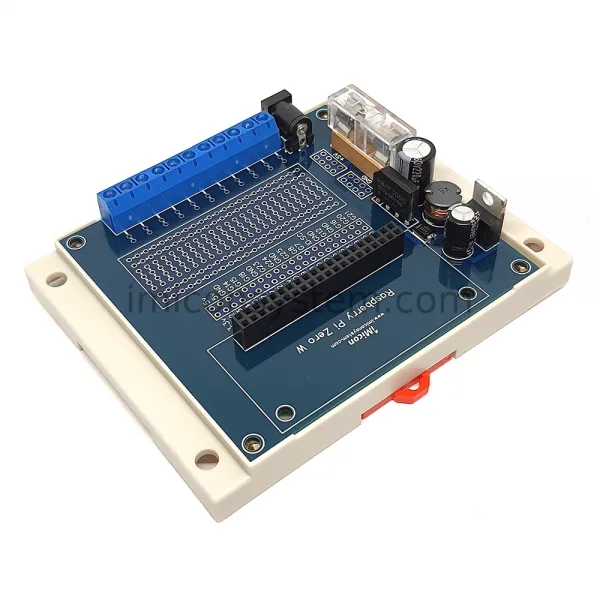

บอร์ด Raspberry Pi Zero Buck Converter DC to DC Step Down ProtoMaker พร้อมกล่องและชุดประมวลผล คือบอร์ดสำหรับสร้างต้นแบบหรือโครงงานแบบอเนกประสงค์ที่ประมวลผลด้วยบอร์ด Raspberry Pi Zero พร้อมวงจร Buck Converter สำหรับลดแรงดันไฟฟ้าแบบ DC to DC Step Down มีพื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติมและ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก
ในชุดประกอบด้วย
1. Raspberry Pi Zero Buck Converter DC to DC Step Down ProtoMaker
Specifications
- Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 11 จุด
- พื้นที่ Breadboard PCB สำหรับประกอบวงจร
- Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Raspberry Pi Zero
- Switching Power Supply 5 V. 3A. แบบ Step Down (Buck Converter) รับแรงดัน D.C. Input ได้ 9-40 V.
- Fuse ป้องกันไฟฟ้าลัดวงจรประกอบสำเร็จบนแผงวงจร
- จุดต่อ Input Voltage แบบ DC Power Jack
- ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 9.3 ซม.
PCB Specifications
-
- Layer count: 2
- Material: FR-4 Standard Tg 130-140/ Tg 155
- Dielectric constant: 4.5
- Finished Outer Layer Copper: 1oz
- Finished Inner Layer Copper: 0.5oz
- Solder mask opening/ expansion: 0.05mm
- Minimum annular ring: 1oz Copper 0.2mm
2. Raspberry Pi Zero
Raspberry Pi Zero
The Raspberry Pi Zero W extends the Pi Zero family. Launched at the end of February 2017, the Pi Zero W has all the functionality of the original Pi Zero, but comes with with added connectivity, consisting of:
- 802.11 b/g/n wireless LAN
- Bluetooth 4.1
- Bluetooth Low Energy (BLE)
Like the Pi Zero, it also has:
- 1GHz, single-core CPU
- 512MB RAM
- Mini HDMI and USB On-The-Go ports
- Micro USB power
- HAT-compatible 40-pin header
- Composite video and reset headers
- CSI camera connector
3.กล่อง IMI-PLC02 Din Rail/Wall Mount Enclosure มาตรฐาน IP54
- กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
- กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
- กล่องมาตรฐาน IP54
- ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 11.5 x 4 ซม.
- ตัวเลือกสี ขาวหรือดำ
4. Straight Pin Header (Male) 2×20
ข้อมูลเพิ่มเติม
ข้อมูลเพิ่มเติม
| น้ำหนัก | 200 กรัม |
|---|---|
| ขนาดขนส่ง | 11 × 11 × 4 เซนติเมตร |
| Connector สำหรับบอร์ดประมวลผล | |
| Input Voltage | |
| Screw Terminal สำหรับต่ออุปกรณ์ภายนอก | |
| ประเภทสินค้า | บอร์ดพัฒนา |
| ผู้ผลิต | อิมิคอน ซิสเท็ม |
| ผู้จัดจำหน่าย | ร้านอิมิคอนซิสเท็ม 14/44 ถ.ลำพูน-ป่าซาง ต.ในเมือง อ.เมือง จ.ลำพูน |
| วิธีใช้ | ประกอบวงจรอิเล็กทรอนิกส์, ใช้แปลงแรงดันไฟฟ้า |
| ข้อควรระวัง | โปรดตรวจสอบความถูกต้องในการต่อใช้งาน |
คู่มือการใช้งาน
สินค้าภายในกล่อง
1. Raspberry Pi Zero Buck Converter DC to DC Step Down ProtoMaker
2. Raspberry Pi Zero
3.กล่อง IMI-PLC02 Din Rail/Wall Mount Enclosure มาตรฐาน IP54
4. Straight Pin Header (Male) 2×20
