บอร์ดสร้างต้นแบบ NodeMCU DC Power ProtoAutomation Relay board 3 Channel สำหรับสร้างต้นแบบหรือโครงงานระบบควบคุมอัตโนมัติขนาดเล็ก (Micro Automation) ด้วยบอร์ดประมวลผล ESP32 NodeMCU พร้อม Output แบบ Opto Isolated Relay และ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก

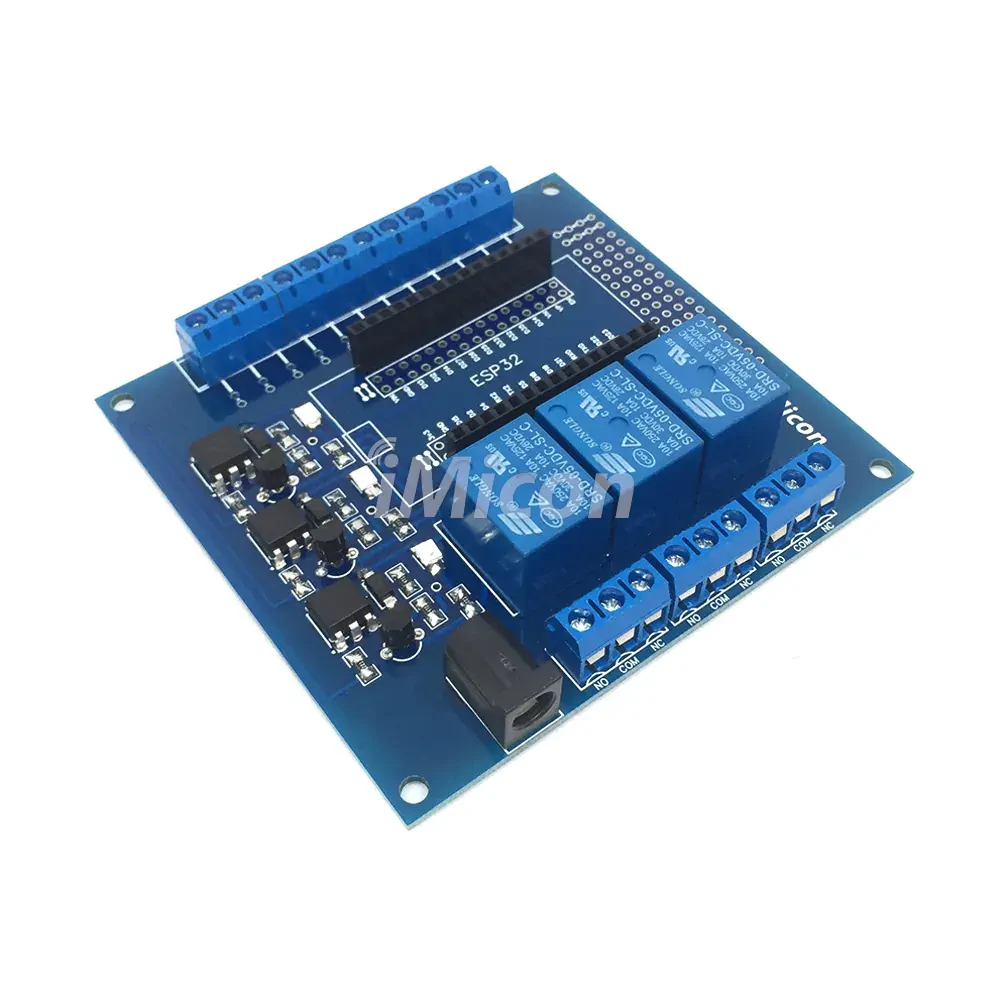

บอร์ดสร้างต้นแบบ Esp32 NodeMCU DC Power ProtoAutomation

บอร์ด Specification

1. Output แบบ Opto Isolated SPDT Relay 3 จุด กระแสสูงสุด 10 A. พร้อม Screw Terminal สำหรับต่อ Load
2. Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 12 จุด
3. พื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติม
4. Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Esp32 NodeMCU
5. Input Voltage DC 5V.
6. ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 9.3 ซม.

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 2oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 2oz Copper 0.2mm
