รายละเอียดเพิ่มเติม

ชุดบอร์ด Raspberry Pi DC Power ProtoAutomation Relay board 3 Channel พร้อมกล่องสำหรับสร้างต้นแบบหรือโครงงานระบบควบคุมอัตโนมัติขนาดเล็ก (Micro Automation) ด้วยบอร์ดประมวลผล Raspberry Pi Zero พร้อม Output แบบ Opto Isolated Relay และ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก

สินค้าประกอบด้วย

1. บอร์ด Raspberry Pi Zero DC Power ProtoAutomation

Raspberry Pi DC Power ProtoAutomation

Specifications

• Output แบบ Opto Isolated SPDT Relay 3 จุด กระแสสูงสุด 10 A. พร้อม Screw Terminal สำหรับต่อ Load
• Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 12 จุด
• พื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติม
• ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 9.3 ซม.
• Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Raspberry Pi Zero
• Input Voltage DC 5V, 2.1mm, Positive Polarity [ ลบนอก บวกใน ]

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm

2. กล่อง LK-PLC01 Din Rail/Wall Mount Enclosure มาตรฐาน IP54

LK-PLC01-WHITE

LK-PLC01-BLACK

• กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
• กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
• กล่องมาตรฐาน IP54
• ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 11.5 x 4 ซม.
• ตัวเลือกสี ขาวหรือดำ

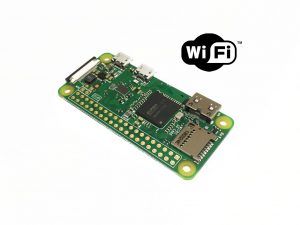

3. Raspberry Pi Zero

Raspberry Pi Zero

The Raspberry Pi Zero W extends the Pi Zero family. Launched at the end of February 2017, the Pi Zero W has all the functionality of the original Pi Zero, but comes with with added connectivity, consisting of:

• 802.11 b/g/n wireless LAN
• Bluetooth 4.1
• Bluetooth Low Energy (BLE)

Like the Pi Zero, it also has:

• 1GHz, single-core CPU
• 512MB RAM
• Mini HDMI and USB On-The-Go ports
• Micro USB power
• HAT-compatible 40-pin header
• Composite video and reset headers
• CSI camera connector

4. Straight Pin Header (Male) 2×20
