รายละเอียดเพิ่มเติม

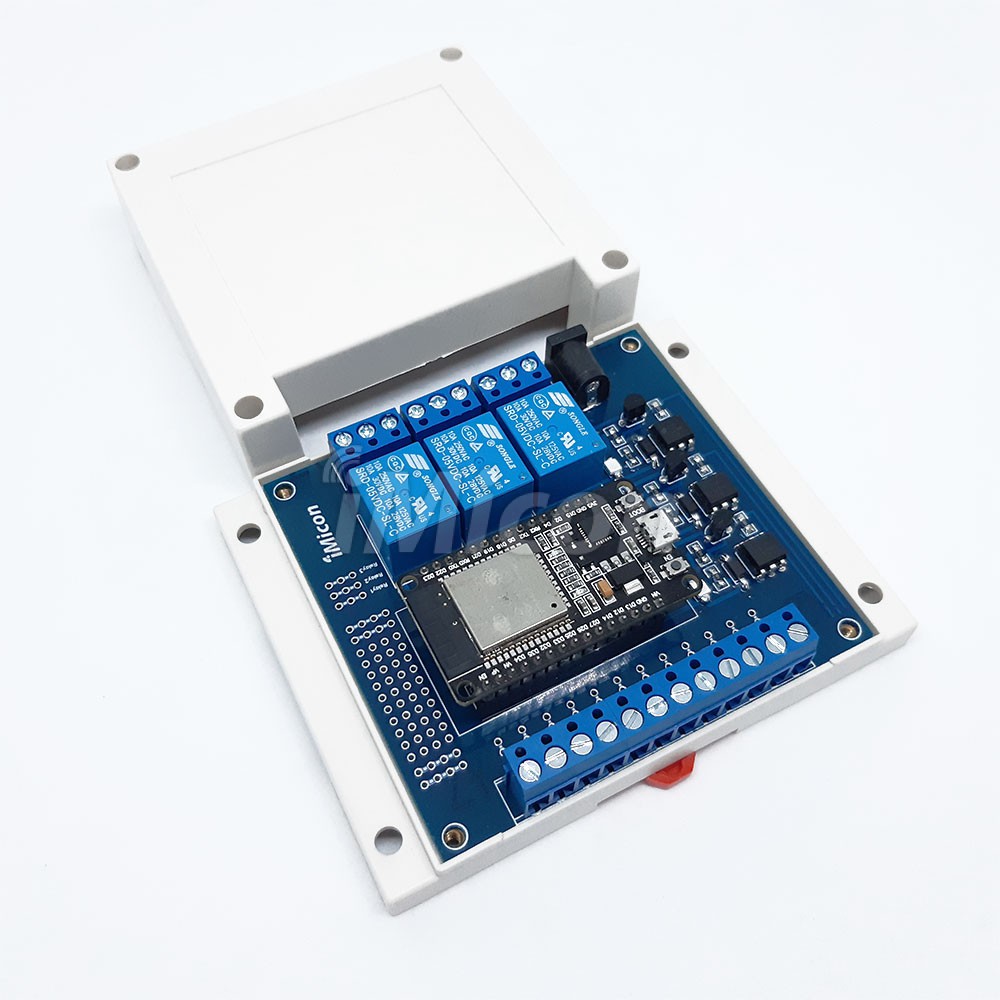

ชุดบอร์ด NodeMCU DC Power ProtoAutomation Relay board 3 Channel พร้อมกล่องและชุดประมวลผล มาตรฐาน IP54 สำหรับสร้างต้นแบบหรือโครงงานระบบควบคุมอัตโนมัติขนาดเล็ก (Micro Automation) ด้วยบอร์ดประมวลผล ESP32 NodeMCU พร้อม Output แบบ Opto Isolated Relay และ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก

ชุดบอร์ด NodeMCU DC Power ProtoAutomation พร้อมกล่องและชุดประมวลผล ประกอบด้วย

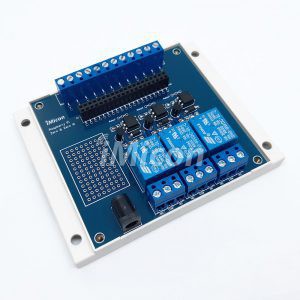

1. บอร์ด NodeMCU DC Power ProtoAutomation

บอร์ดสร้างต้นแบบ Esp32 NodeMCU DC Power ProtoAutomation

Specifications

• Output แบบ Opto Isolated SPDT Relay 4 จุด กระแสสูงสุด 10 A. พร้อม Screw Terminal สำหรับต่อ Load
• Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 12 จุด
• พื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติม
• Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล ESP32 NodeMCU
• Input Voltage DC 5V, 2.1mm, Positive Polarity [ ลบนอก บวกใน ]
• ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 11.5 x 4 ซม.
• ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 9.3 ซม.

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm

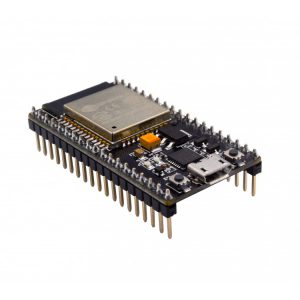

2. Esp32 NodeMCU

NodeMCU-32S Lua WiFi ESP32 module

ESP32 is a series of low-cost, low-power system on a chip microcontrollers with integrated Wi-Fi and dual-mode Bluetooth. The ESP32 series employs a Tensilica Xtensa LX6 microprocessor in both dual-core and single-core variations and includes built-in antenna switches, RF balun, power amplifier, low-noise receive amplifier, filters, and power-management modules. ESP32 is created and developed by Espressif Systems, a Shanghai-based Chinese company, and is manufactured by TSMC using their 40 nm process. It is a successor to the ESP8266 microcontroller.

3. กล่อง LK-PLC01 Din Rail/Wall Mount Enclosure มาตรฐาน IP54

LK-PLC01-WHITE

LK-PLC01-BLACK

• กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
• กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
• กล่องมาตรฐาน IP54
• ขนาดกล่อง (กว้าง x ยาว x สูง)  9 x 11.5 × 4 cm
• ตัวเลือกสี ขาวหรือดำ
