ชุดบอร์ด Micromation Dev BoardV2 บอร์ดพัฒนา ESP32 พร้อมโมดูล RS-485 Relay board 7 Channel

฿1,740.00 มีค่าส่งเริ่มต้น 45 บาท ค่าจัดส่งเริ่มต้นโดยประมาณ อาจมีการเปลี่ยนแปลงตามที่อยู่หรือปริมาณที่ท่านเลือก ระบบจะคำนวณค่าจัดที่แท้จริงในหน้าชำระเงิน

out of stock!

รหัสสินค้า: imi201018 หมวดหมู่:

รายละเอียดสินค้า

คำอธิบาย

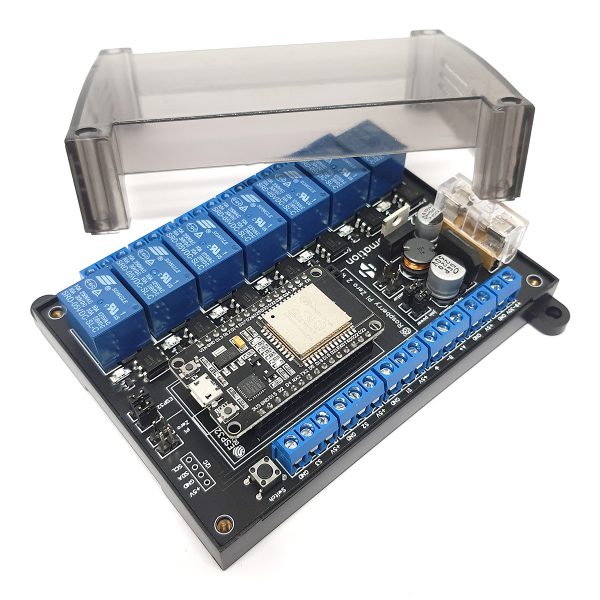

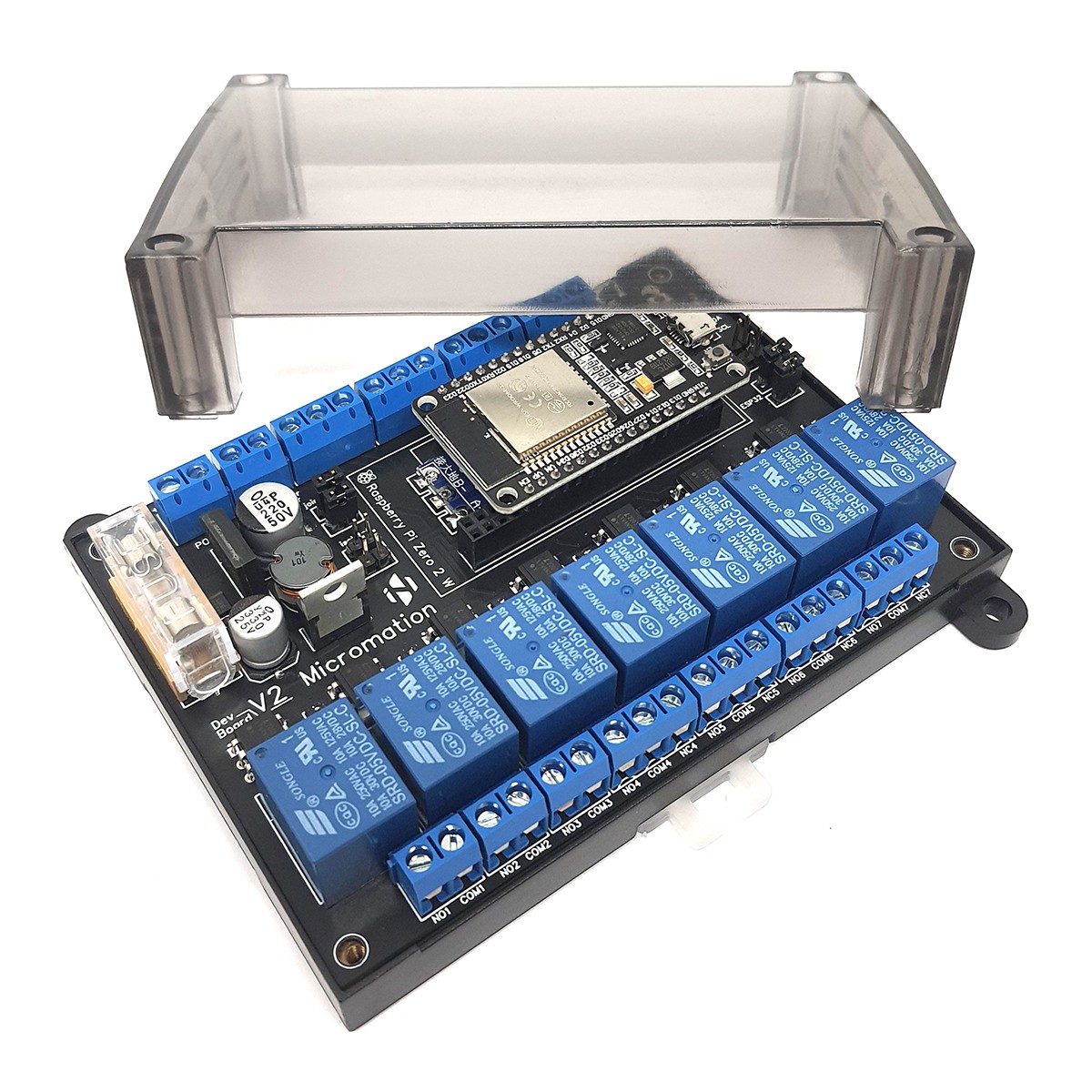

ชุดบอร์ด Micromation Dev BoardV2 บอร์ดพัฒนา ESP32 พร้อมโมดูล RS-485 Relay board 7 Channel

New Micromation Dev Board V2
with ESP32 and RS-485 Auto Direction Module

New Micromation Dev Board V2 บอร์ดพัฒนา ESP32 พร้อมโมดูล RS-485

บอร์ดประยุกต์ สำหรับการเขียนโปรแกรมคอนโทรลที่สะดวก
สำหรับใช้งานตามอเนกประสงค์ พร้อมกล่องมาตรฐาน IP54
เหมาะกับการสร้างต้นแบบหรือโครงงานระบบควบคุมอัตโนมัติ
,งาน iot ,Port RS-485 สำหรับการสื่อสารผ่านสายระยะไกล
กับอุปกรณ์ต่างๆที่มีพอร์ตเหมือนกันได้หลากหลาย ผ่าน
โปรโตคอล เช่น Modbus-RTU , Buck Convertor dc-to-dc
stepdown สำหรับจ่ายไฟเลี้ยงกระแสตรงได้ตั้งแต่ 9 – 30 V
( สามารถเข้ากันได้กับโซล่าเซลล์ระบบไฟ 12V หรือ 24V )
พร้อม Output Relay มากถึง 7 Channel และ Screw Terminal
สำหรับการเชื่อมต่ออุปกรณ์ภายนอก

ชุดบอร์ดพัฒนา ESP32 พร้อมโมดูล RS-485 (Micromation Dev Board V2)

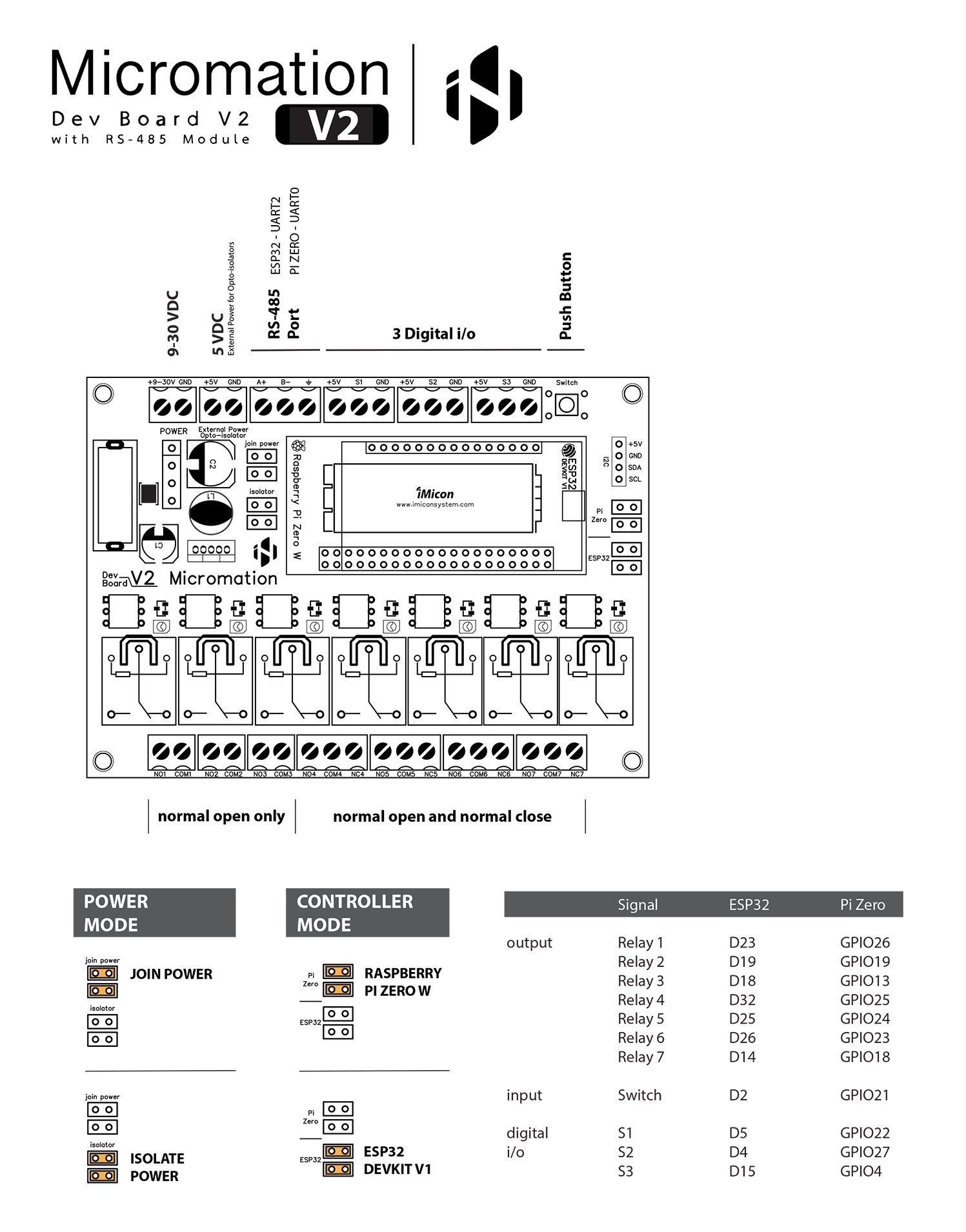

Specifications:

  • Join Power and  Power Isolate Support (Opto-Isolator)
  • DC powered (main power) DC 9-30V
  • DC powered (for power isolate) DC 5V
  • 2 in 1 Support : Esp32 devkit v1 and Raspberry pi zero
  • Maximum power consumption (join power and all relay in active with Esp32 devkit v1) : ≤3.6W (@12V)
  • Maximum power consumption (join power and all relay in active with Raspberry pi zero w) : ≤3.9W (@12V)
  • Port : RS-485 , 3 D i/0 , i2c expander and 1 button
  • Output : 7 Channel Relay (3 no , 4 no/nc)
  • Board Material : FR-4
  • IP54 Enclosure : IMI-PLC-04 , IMI-PLC-25
  • Dimensions 110 x 125 x 43 mm.
  • Net. Wt. 250g.

Attention:

Do not connect the power from USB port and Power in at the same time
โปรดอย่าต่อแหล่งจ่ายไฟหลัก และ USB ในเวลาเดียวกัน

Caution:

Be careful high voltages.
โปรดระมัดระวังการสัมผัสตัวบอร์ดเป็นอย่างมาก เมื่อต่อใช้งานรีเลย์กับแหล่งจ่ายไฟ AC

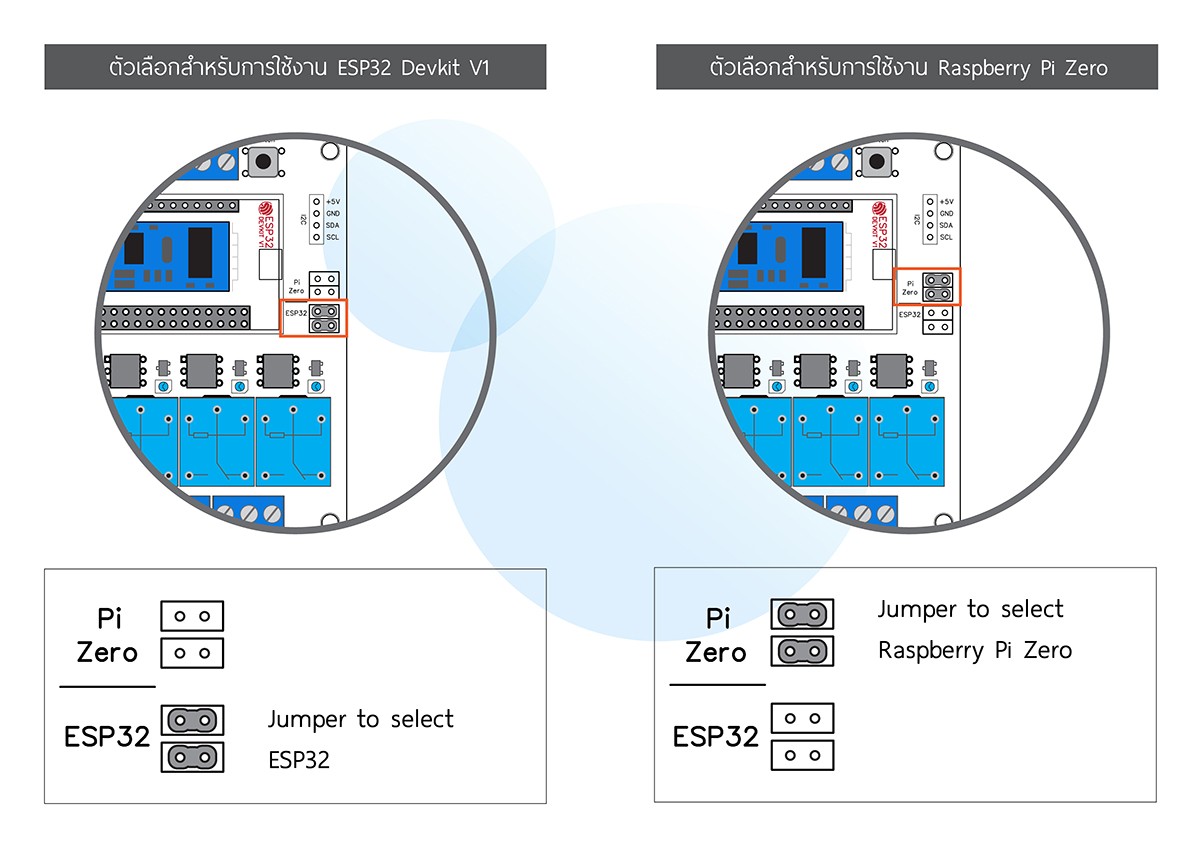

รองรับคอนโทรเลอร์ทั้ง Raspberry Pi Zero W

และ ESP32 Devkit V1 สามารถเลือกใช้งานตามความสะดวก



Join Power เพื่อให้ง่ายต่อการใช้งาน และยังรองรับการทำงาน Power Isolate
( สนันสนุนการแยกแหล่งจ่ายไฟ Opto-coupler ทั้งไฟบวก และกราวด์ ออกจากกันโดยสมบูรณ์
เพื่อเพิ่มประสิทธิภาพในการควบคุมให้มีความเสถียรของสัญญาณ, ป้องกันไฟกระชากที่จะส่งผลต่อส่วนควบคุม )







Add on RS-485 Module
พอร์ตสื่อสารระยะไกล ที่สามารถเชื่อมต่อได้หลากหลายอุปกรณ์
เช่น การเชื่อมผ่านโปรโตคอลระดับอุตสาหกรรมยอดนิยมอย่าง Modbus-RTU
กับเซ็นเซอร์ระดับมืออาชีพมากมายที่มีให้เลือกใช้







สินค้าภายในกล่อง

1x Micromation dev board v2

1x esp32 devkit v1

1x enclosure imi-plc-25

1x heat sink

4x nut



ข้อมูลเพิ่มเติม

ข้อมูลเพิ่มเติม

น้ำหนัก 300 กรัม
ขนาด 14.5 × 9 × 4 เซนติเมตร
ผู้ผลิต

อิมิคอน ซิสเท็ม

ผู้จัดจำหน่าย

ร้านอิมิคอนซิสเท็ม 14/44 ถ.ลำพูน-ป่าซาง ต.ในเมือง อ.เมือง จ.ลำพูน

ข้อควรระวัง

โปรดตรวจสอบความถูกต้องในการต่อใช้งาน

ประเภทสินค้า

บอร์ดพัฒนา

วิธีใช้

Monitoring and Control, พัฒนาระบบอัตโนมัติ

คู่มือการใช้งาน

คำแนะนำในการใช้งาน

โปรดใช้เวลาเล็กน้อยทำความเข้าใจเอกสารประกอบการใช้งาน ก่อนการใช้งานจริง


สร้างพื้นฐานและความเข้าใจเกี่ยวกับการใช้งาน ESP32 …เรียนรู้การใช้งาน

สินค้าภายในกล่อง

1x Micromation dev board v2

1x esp32 devkit v1

1x enclosure imi-plc-25

1x heat sink

4x nut

ตัวอย่างการโปรแกรม

Tutorials and Examples

โปรแกรมทดสอบเบื้องต้นเพื่อใช้งาน Push Button Switch บน Arduino IDE

คัดลอกโค๊ดนี้ วางบน Sketch Board เพื่อทดสอบการทำงาน


โปรแกรมทดสอบเบื้องต้นเพื่อใช้งาน Relay ทั้ง 7 ตัว บน Arduino IDE

คัดลอกโค๊ดนี้ วางบน Sketch Board เพื่อทดสอบการทำงาน


ควบคุมรีเลย์ผ่าน-WiFi จาก-Web ด้วย-ESP32 AP Mode

Connecting wifi to…
SSID : Micromation
PWD : 123456789
URL in this case, it is 192.168.4.1


ESP32 devkit v1 with ESP32 with AM2302/DHT22 Temperature and Humidity Sensor using Arduino IDE

Temperature & Humidity Sensor BGT-WSD2 with ESP32 Web Server using Arduino IDE | Micromation Dev Board V2

ควบคุม Micromation Dev Board ผ่าน Blynk IoT platform

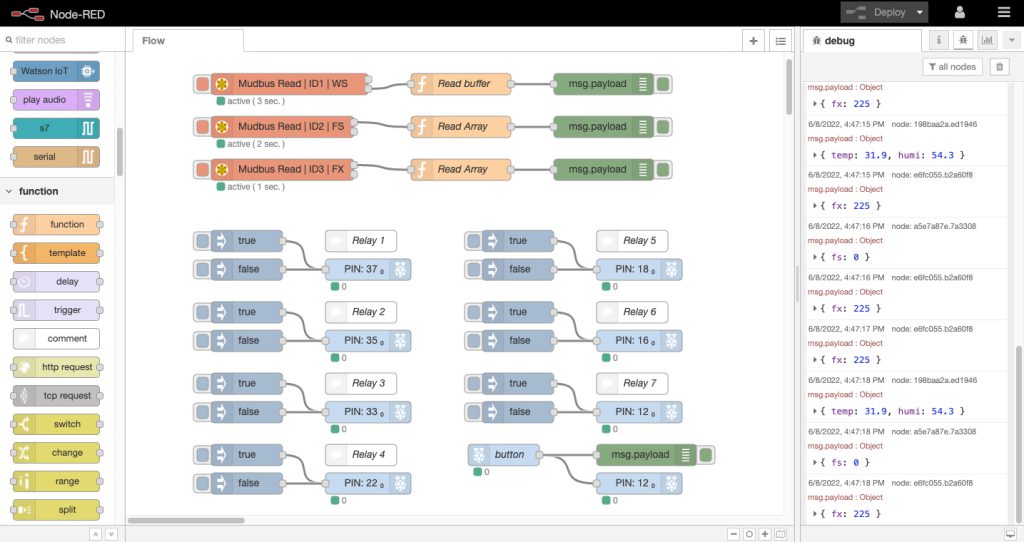

ตัวอย่างโฟล์ว Node-red สำหรับการประยุกต์ใช้บอร์ดพัฒนา ESP32 พร้อมโมดูล RS-485 (Micromation Dev Board V2) ร่วมกับ

– Atmospheric Temperature & Humidity Sensor BGT-WSD2 @ ID1  /  baud rate : 9600 (Default)
– Wind speed Sensor RS-FS-N01   @ ID2  /  baud rate : 9600 (Modify)
– Wind Direction Sensor RS-FX-N01 @ ID3  /  baud rate : 9600 (Modify)

เพื่ออ่านค่าเซ็นเซอร์ ผ่าน RTU / RS-485 ด้วยโปรโตคอล Modbus Protocol
โดยใช้คอนโทรลเลอร์ Raspberry Pi Zero W

โฟล์วตัวอย่างนี้ เหมาะสำหรับผู้ใช้ที่มีทักษะในการใช้งาน
– Raspberry Pi OS
– Node-red
– Modbus Protocol

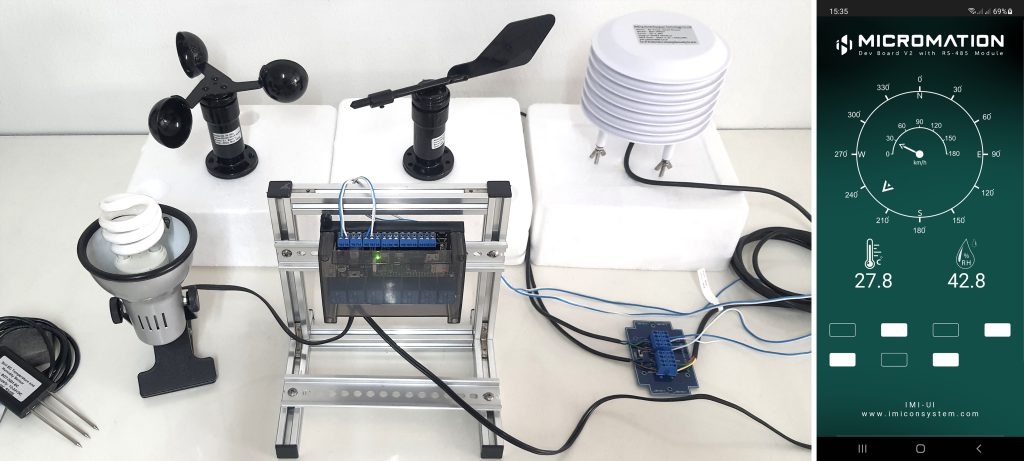

Reading RS-FS-N01 , RS-FX-N01 and BGT-WSD2 Sensor and publish data to Node-Red Dashboard by Raspberry Pi Zero W
