รายละเอียดเพิ่มเติม

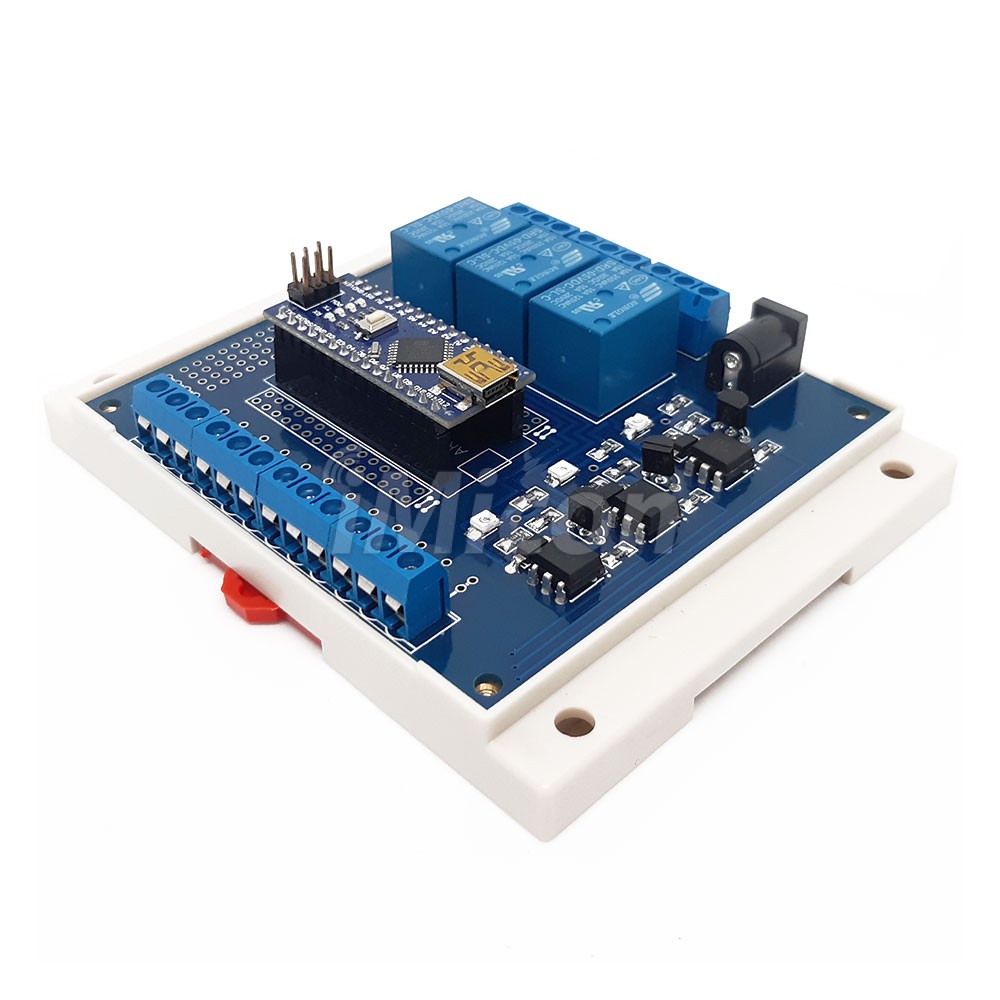

ชุดบอร์ด Arduino DC Power ProtoAutomation Relay board 3 Channel พร้อมกล่อง สำหรับสร้างต้นแบบหรือโครงงานระบบควบคุมอัตโนมัติขนาดเล็ก (Micro Automation) ด้วยบอร์ดประมวลผล Arduino Nano พร้อม Output แบบ Opto Isolated Relay และ Screw Terminal สำหรับต่อสายเชื่อมต่ออุปกรณ์ภายนอก

ชุดบอร์ด Arduino DC Power ProtoAutomation ประกอบด้วย

1. บอร์ด Arduino DC Power ProtoAutomation

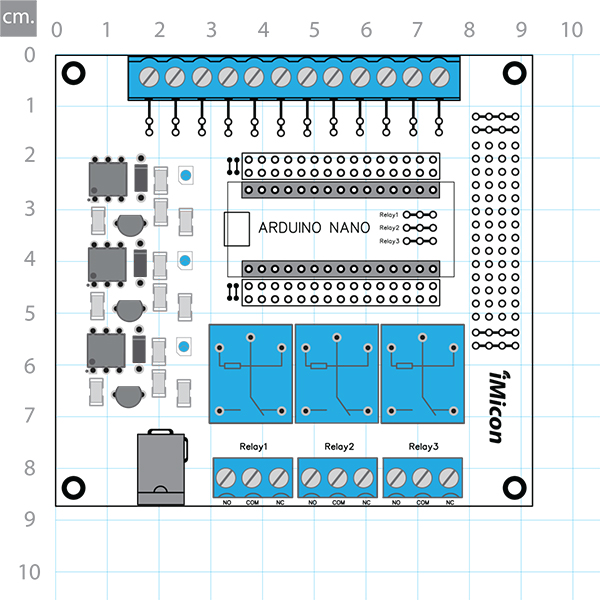

Arduino DC Power ProtoAutomation

Specifications

1. Output แบบ Opto Isolated SPDT Relay 3 จุด กระแสสูงสุด 10 A. พร้อม Screw Terminal สำหรับต่อ Load
2. Screw Terminal สำหรับต่อสายอุปกรณ์ภายนอก 12 จุด
3. พื้นที่ Breadboard PCB สำหรับประกอบวงจรเพิ่มเติม
4. Female Pin Header Connector สำหรับติดตั้งบอร์ดประมวลผล Arduino
5. Input Voltage DC 5V, 2.1mm, Positive Polarity [ ลบนอก บวกใน ]
6. ขนาดแผงวงจร (กว้าง x ยาว) 8.8 x 9.3 ซม.

PCB Specifications

• Layer count: 2
• Material: FR-4 Standard Tg 130-140/ Tg 155
• Dielectric constant: 4.5
• Finished Outer Layer Copper: 1oz
• Finished Inner Layer Copper: 0.5oz
• Solder mask opening/ expansion: 0.05mm
• Minimum annular ring: 1oz Copper 0.2mm


  ---

2.กล่อง IMI-PLC01 Din Rail/Wall Mount Enclosure มาตรฐาน IP54

IMI-PLC01-WHITE

IMI-PLC01-BLACK

• กล่องใส่แผงวงจรแบบฝาเปิดด้านข้างสามารถต่อสายไฟหรือสายสัญญาณเข้ากับจุดต่อ Screw Terminal ได้โดยไม่ต้องเปิดฝา
• กล่องใส่แผงวงจรสามารถติดตั้งใช้งานได้ในลักษณะติดผนัง (Wall Mount) และติดตั้งบนราง Din Rail
• กล่องมาตรฐาน IP54
• ขนาดกล่อง (กว้าง x ยาว x สูง) 9 x 11.5 x 4 ซม.
• ตัวเลือกสี ขาวหรือดำ

3. Arduino Nano

Arduino nano

The Arduino Nano is a small, complete, and breadboard-friendly board based on the ATmega328 (Arduino Nano 3.x). It has more or less the same functionality of the Arduino Duemilanove, but in a different package. It lacks only a DC power jack, and works with a Mini-B USB cable instead of a standard one.

TECH SPECS

• Microcontroller ATmega328
• Architecture AVR
• Operating Voltage 5 V
• Flash Memory 32 KB of which 2 KB used by bootloader
• SRAM 2 KB
• Clock Speed 16 MHz
• Analog IN Pins 8
• EEPROM 1 KB
• DC Current per I/O Pins 40 mA (I/O Pins)
• Input Voltage 7-12 V
• Digital I/O Pins 22 (6 of which are PWM)
• PWM Output 6
• Power Consumption 19 mA
• PCB Size 18 x 45 mm
• Weight 7 g
• Product Code A000005
